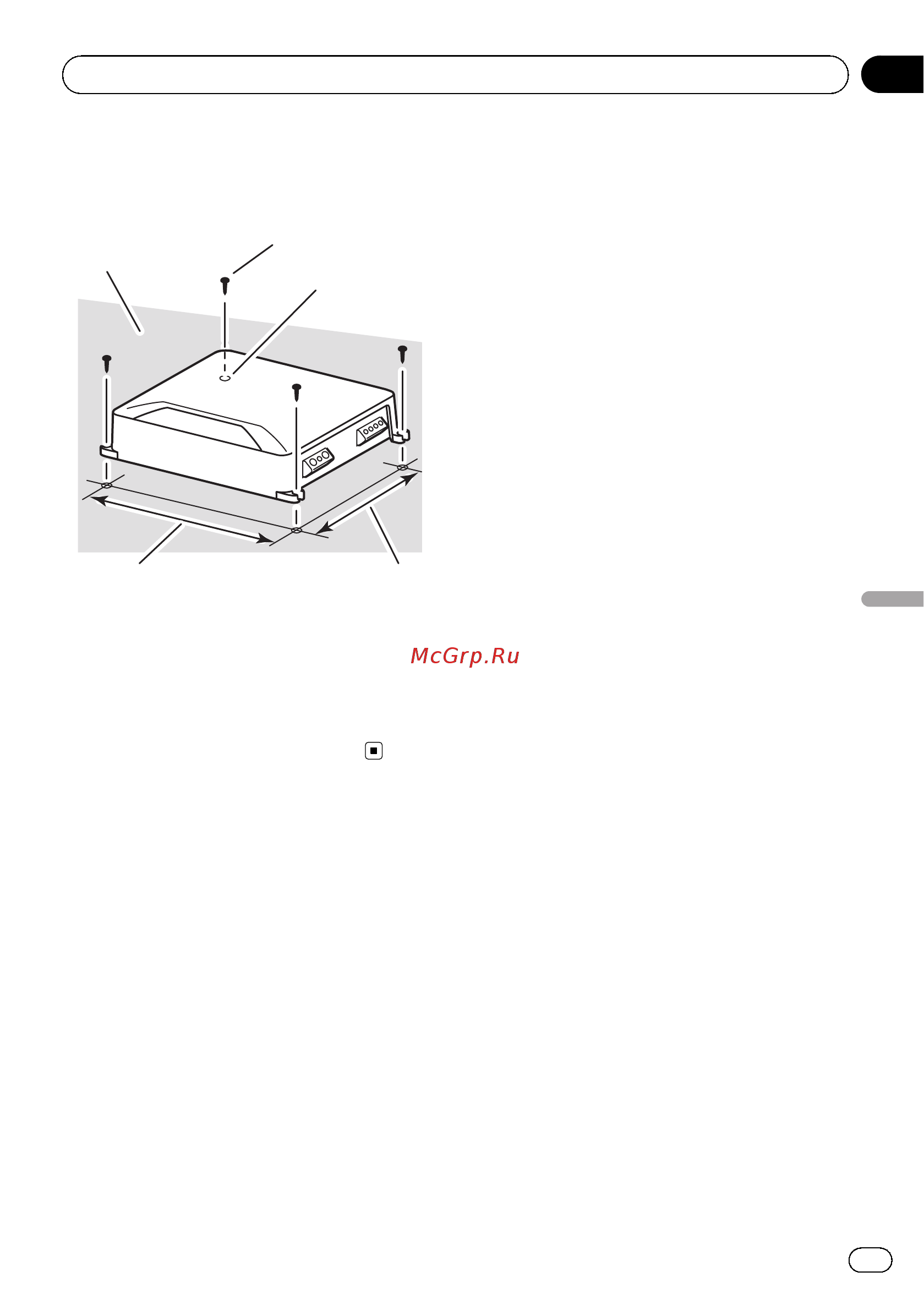

3 Instale el amplificador utilizando los
tornillos con rosca cortante facilitados
(4 mm × 18 mm).
1
2
3
45
1 Tornillos de rosca cortante (4 mm × 18 mm)
2 Per fore un agujero de 2,5 mm de diámetro
3 Moqueta o chasis del automóvil
4 Distancia entre agujero y agujero: 257 mm
(GM-D8601) / 307 mm (GM-D9601)
5 Distancia entre agujero y agujero: 181 mm
(GM-D8601) / 181 mm (GM-D9601)
Es
49
Sección
Español
04
Instalación
