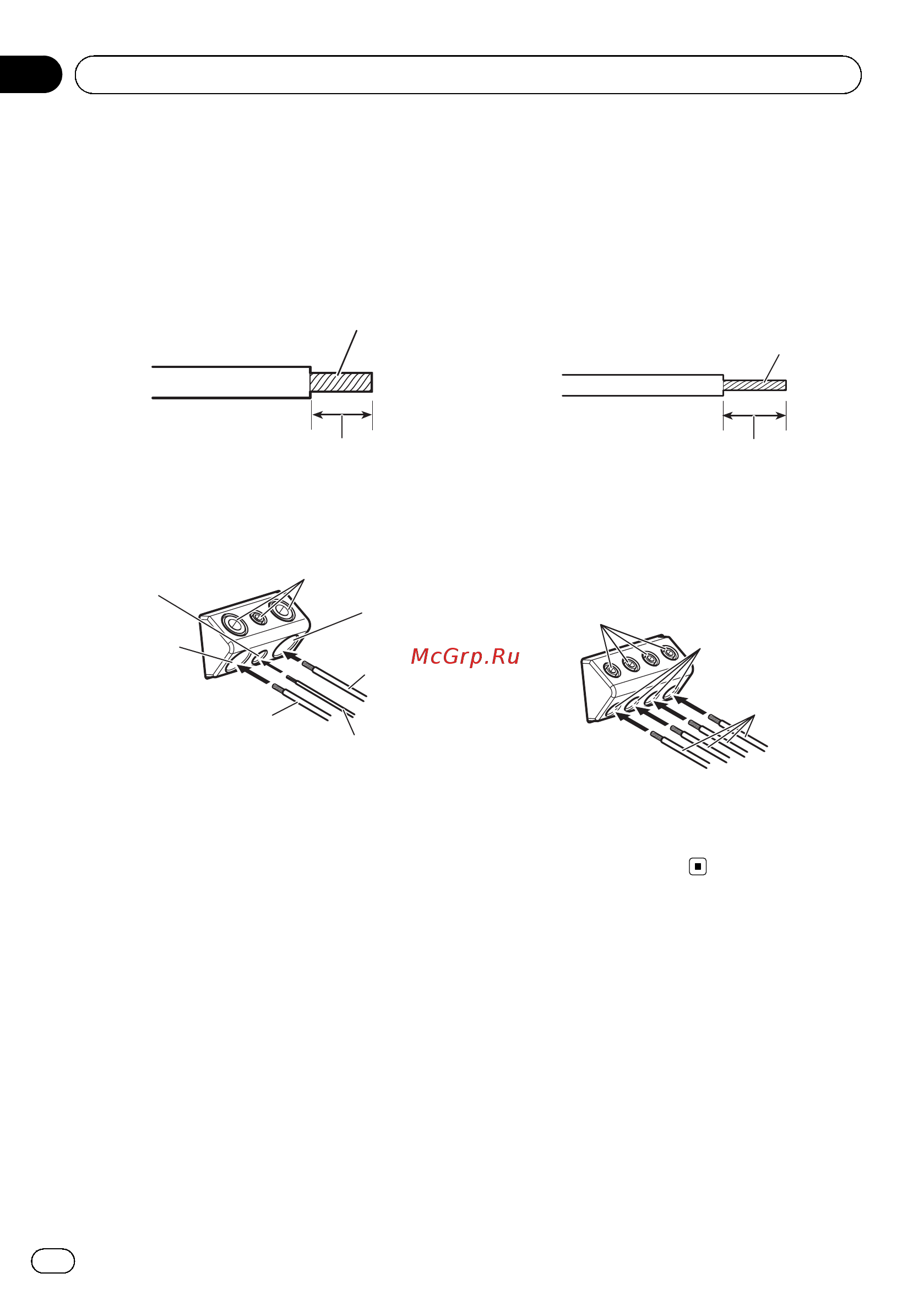

2 Для зачистки концов провода для
подключения аккумулятора, провода за-
земления и провода дистанционного
управления системой. Снимите пример-
но 10 изоляции каждого провода, а
затем скрутите оголенные концы прово-
дов.
Скрутить
10 мм
3 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с
помощью винтов.
3
6
1
5
4
2
7
1 Провод для подключения к аккумулято-
ру
2 Клемма питания
3 Провод заземления
4 Клемма заземления GND
5 Провод системы дистанционного упра-
вления
6 Клемма системы дистанционного упра-
вления
7 Клеммные винты
Подключение проводов к
выходным клеммам
громкоговорителей
1 С помощью кусачек или ножа зачи-
стите концы проводов громкоговорите-
ля примерно на 10 мм, а затем скрутите
зачищенные концы.
Скрутить
10 мм
2 Подключите провода громкоговори-
теля к выходным клеммам громкогово-
рителя.
Плотно закрепите провода на клеммах с
помощью винтов.
1
3
2
1 Клеммные винты
2 Провода громкоговорителей
3 Выходные клеммы для подключения
громкоговорителей
Ru
84
Раздел
03
Подключение устройств
