! Non tagliare mai l’isolante della sorgente di
alimentazione per collegare l’alimentazione
ad altri apparecchi. La capacità di carico di
corrente del cavo è limitata.
ATTENZIONE
! Non cortocircuitare mai i cavi, altrimenti il cir-
cuito di protezione potrebbe non funzionare
correttamente.
! Non collegare mai direttamente a terra il cavo
negativo dell’altoparlante.
! Non legare mai assieme più cavi negativi
degli altoparlanti.
! Se il cavo del telecomando di sistema dell’am-
plificatore viene collegato al terminale di ali-
mentazione tramite l’interruttore della chiave
di avviamento (12 V c.c.), l’amplificatore rimar-
rà sempre acceso quando l’interruttore della
chiave di avviamento è attivato, indipendente-
mente da se il car stereo è acceso o spento.
Pertanto la batteria potrebbe scaricarsi se il
motore del veicolo rimane a lungo al minimo
o con la marcia in folle.
! Installare e instradare il cavo batteria venduto
a parte quanto più lontano possibile dai cavi
degli altoparlanti.
Installare e instradare il cavo batteria venduto
a parte, il cavo di messa a terra e i cavi degli
altoparlanti e dell’amplificatore quanto più
lontano possibile dall’antenna, dal cavo del-
l’antenna e dal sintonizzatore.
Collegamento degli
altoparlanti
Questo amplificatore può essere collegato a
due altoparlanti in parallelo. A seconda della
modalità, collegare i conduttori degli altopar-
lanti in base alla figura mostrata in basso.
Precauzioni per il collegamento in
parallelo
! Quando si collegano due altoparlanti in pa-
rallelo, assicurarsi che l’impedenza sinteti-
ca sia compresa tra 1 W e8W per evitare il
rischio di incendi, emissione di fumo e/o
danni all’amplificatore.
! Generalmente, quando l’amplificatore
viene collegato in parallelo con un’impe-
denza sintetica inferiore a 1 W,l’audio viene
automaticamente disattivato in caso di vo-
lume elevato. Ridurre il volume fino ad an-
nullare la funzione di disattivazione
dell’audio.

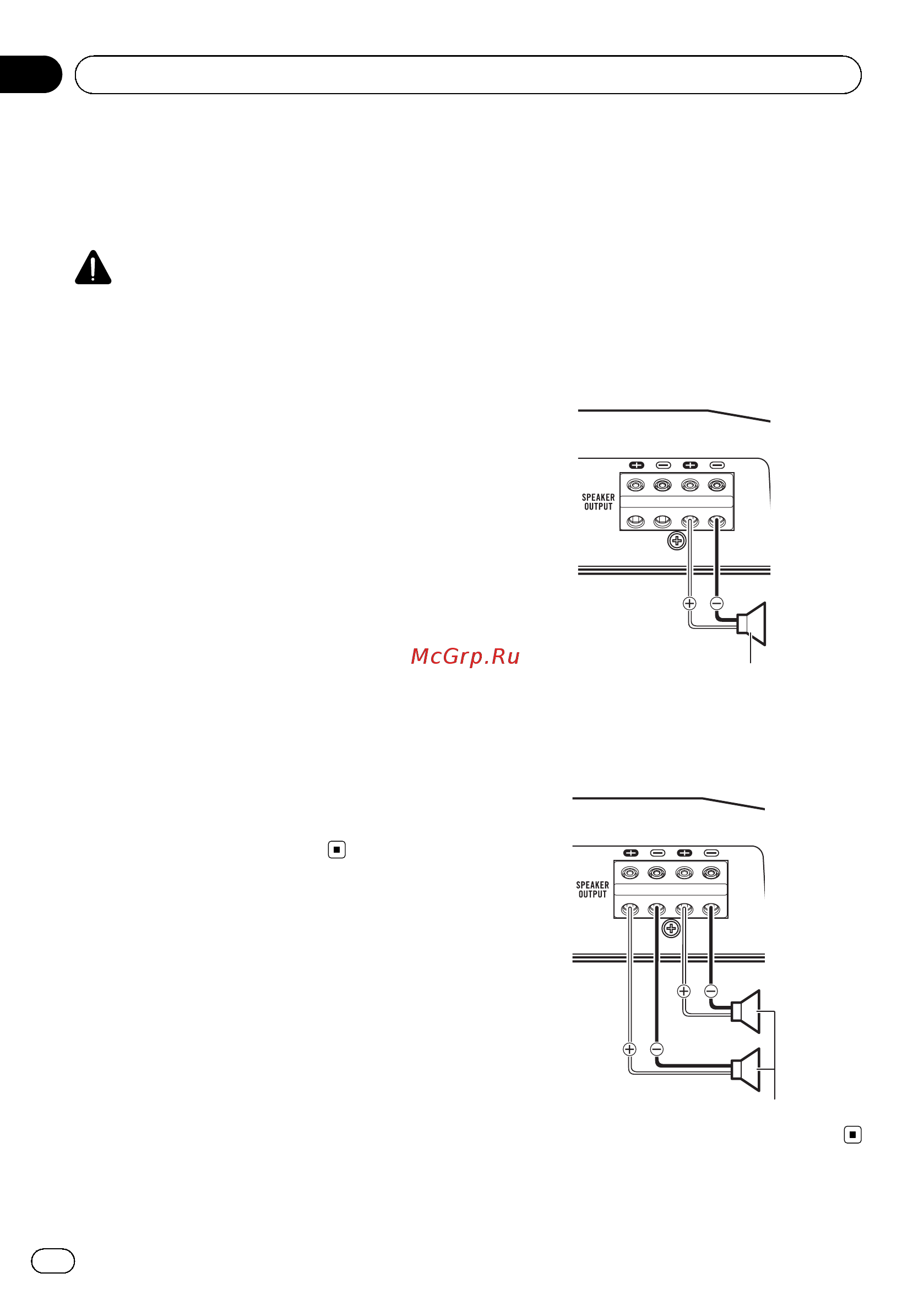

Collegamento a un altoparlante
Uscita altoparlanti
Collegamento a due altoparlanti
L’uscita è la stessa sia in caso di collegamento
di uno o due altoparlanti.
Uscita altoparlanti
It
32
Sezione
03
Collegamento delle unità
