10 Русский
ПРЕДОСТЕРЕЖЕНИЕ
Это изделие предназначено для работы с новым хладагентом (R410A). При монтаже следует
соблюдать следующие меры:
• В конических соединениях используйте труборез и инструмент для развальцовки,
соответствующие хладагенту R410A.
• Перед присоединением нанесите эфирное или сложноэфирное синтетическое масло на участок
внутри раструба.
• Используйте накидные гайки, которые входят в комплект поставки агрегата. Не используйте
накидные гайки класса 1.
Они могут привести к утеч
ке хладагента.
• Во избежание попадания в трубу пыли, влаги или других посторонних веществ обжимайте
конец трубы либо обматывайте его лентой.
•
Следите за тем, чтобы в цепь хладагента не попадали никакие вещества, кроме самого
хладагента – например, воздух и т.д. Если в процессе работы блока возникает утечка
газообразного хладагента, сразу тщательно проветрите помещение.
• Наружный блок заряжается хладагентом.
• Трубопроводы для хладагента могут исходить
со следующих сторон блока:
левой, правой, задней, нижней.
Вам необходимо решить, с какой стороны вы хотите
отводить трубопроводы для хладагента.
• При присоединении труб к блоку и/или отсоединении от
него проследите за совместным использованием обычного
гаечного ключа и гаечного ключа с ограничением по
крутящему моменту,

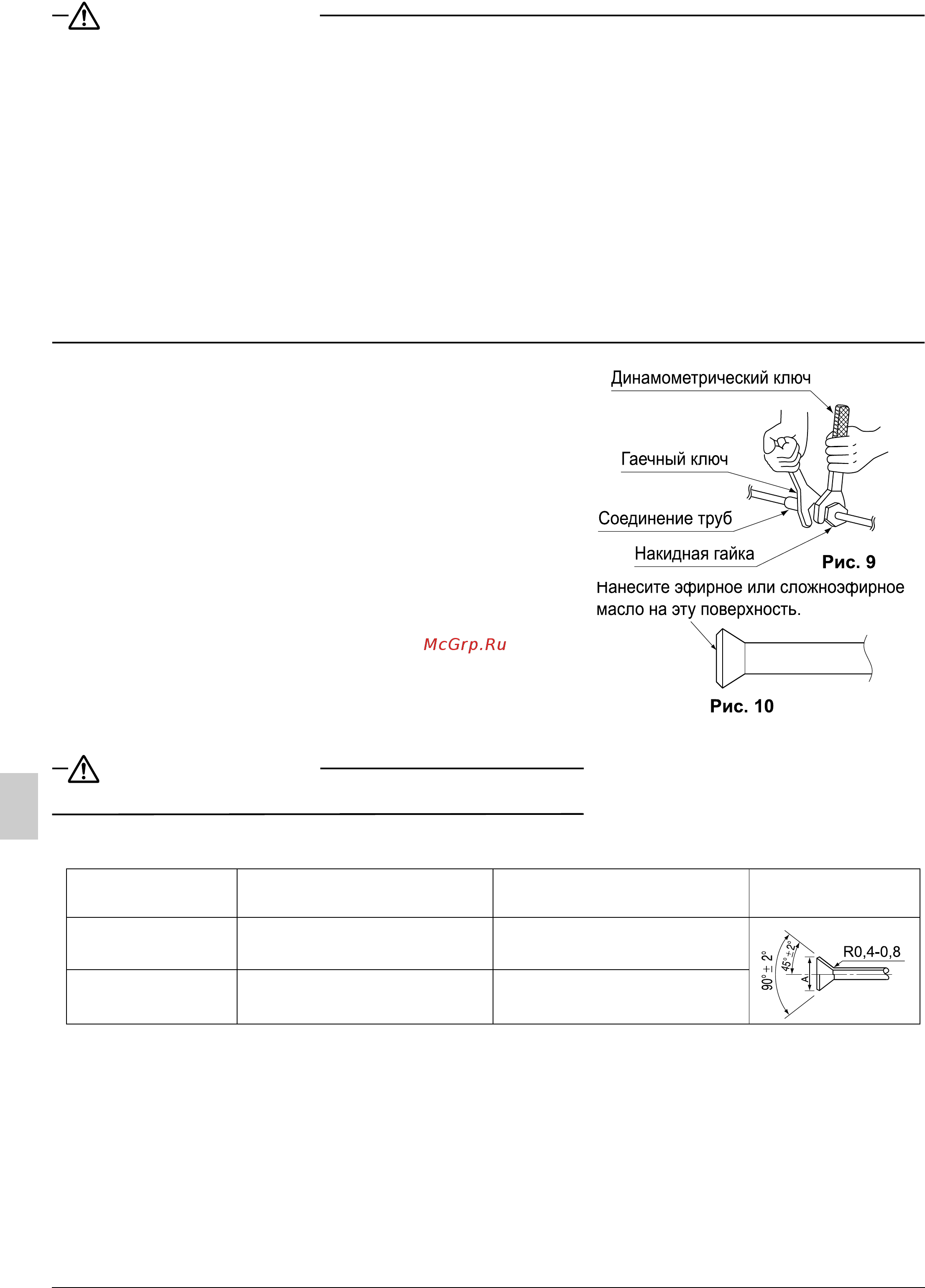

как показано на рисунке. (См. рис. 9)
*Использование инструмента, отличного от гаечного ключа,
может повредить головку накидной гайки, и при
неправильной затяжке может произойти утечка газа.
• Конструктивные размеры раструба указаны в “Таблице 2”.
• При подключении накидной гайки нанесите эфирное или
сложноэфирное синтетическое масло на внутреннюю часть
конуса и повернит
е гайку 3-4 раза вручную и затем затяните
ее ключом. (См. Pис. 10)
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте осторожность, чтобы не повредить развальцованный участок.
Таблица 2
• Требуемые значения крутящего момента затяжки указаны в “Таблица 2”.
Диаметр трубы
Крутящий момент
затягивания
Диаметр раструба А (мм) Раструб
φ9,5 (3/8”) 32,7 – 39,9 H·м 12,8 – 13,2
φ15,9 (5/8”) 61,8 – 75,4 H·м 19,3 – 19,7
3P249378-4D_FM6.book Page 10 Thursday, December 15, 2011 11:36 AM
