Русский 15
7. КОГДА ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(модель BRC1E) ИСПОЛЬЗУЕТСЯ В КАЧЕСТВЕ ПАНЕЛИ УПРАВЛЕНИЯ
(Пульты дистанционного управления, кроме дополнительного BRC1E,
невозможно встроить в главный блок.)
• Дополнительный пульт дистанционного управления (BRC1E) может быть встроен в этот блок
и использоваться в качестве панели управления.
1. Откройте пульт дистанционного управления и подсоедините провод пульта
дистанционного управления (дополнительный).
Процедуры прокладки проводки см. в“руководстве по монтажу пульта
дистанционного управления”.
(Проводка пульта дистанционного управления не имеет полярности).

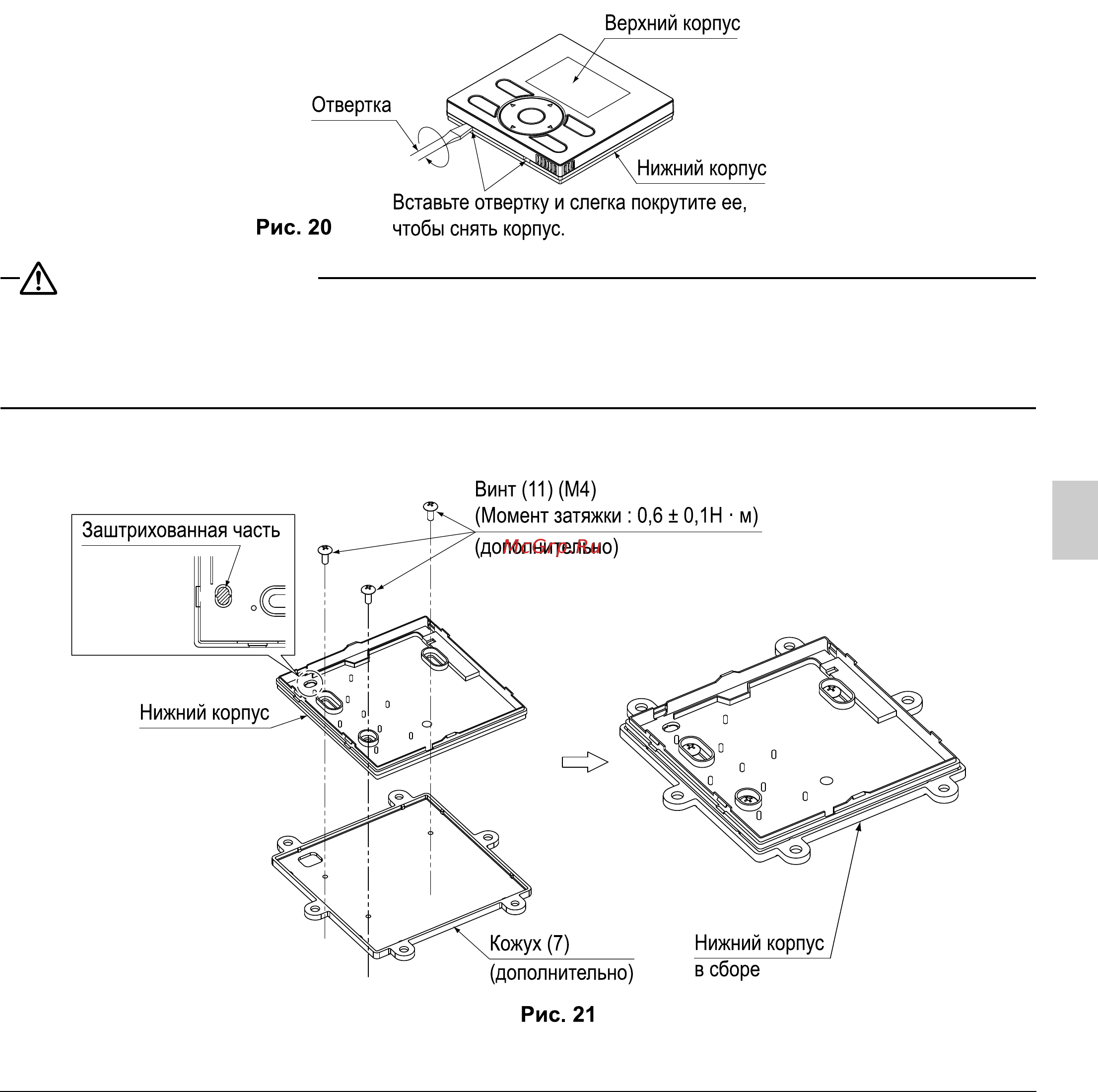

1) Снимите верхний корпус.
Вставьте отвертку с плоским жалом в вогнутую часть нижнего корпуса (в 2 местах), затем
снимите верхний корпус.
ПРЕДОСТЕРЕЖЕНИЕ
• Печатная плата пульта дистанционного управления присоединяется к верхнему корпусу.
Соблюдайте осторожность и не поцарапайте панель отверткой.
• Соблюдайте осторожность и не допускайте попадания пыли или жидкости на печатную плату
снятого верхнего корпуса.
2)
Срежьте заштрихованную часть нижнего корпуса, затем закрепите корпус к крышке (7) винтами (11).
3P249378-4D_FM6.book Page 15 Thursday, December 15, 2011 11:36 AM
