Daikin FVQ-C [18/37] Снимите переднюю панель затем снимите заднюю панель прикрепленную к задней стороне
![Daikin FVQ140C_RZQG140L9V [18/37] Снимите переднюю панель затем снимите заднюю панель прикрепленную к задней стороне](/views2/1251954/page18/bg12.png)
Русский 17

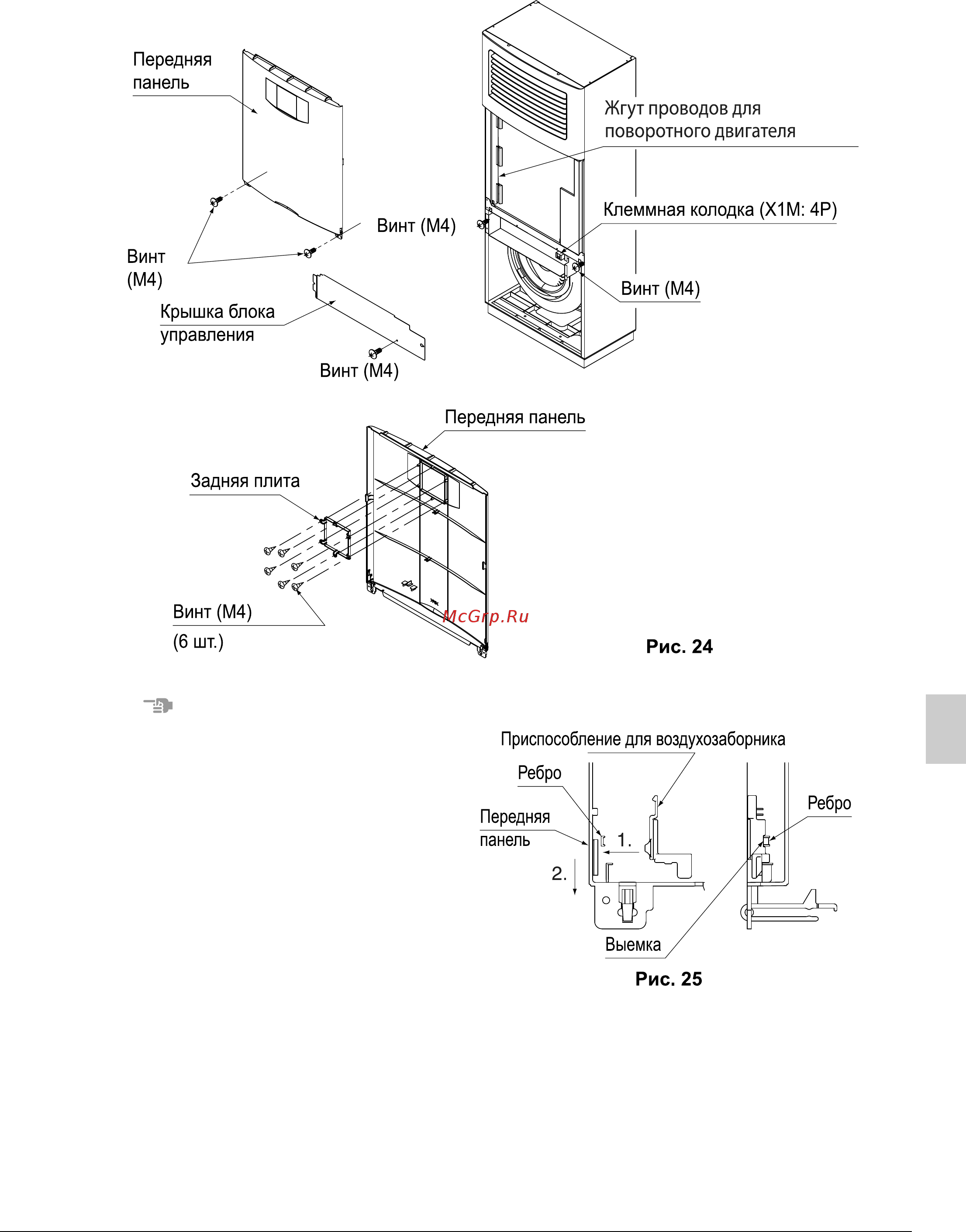

2. Снимите переднюю панель, затем снимите заднюю панель, прикрепленную
кзадней стороне.
• При снятии передней панели во избежание падения панели надежно удерживайте
переднюю панель при ее снятии.
ПРИМЕЧАНИЕ
• Если приспособление для
воздухозаборника при снятии передней
панели отходит, присоедините
приспособление для
воздухозаборника, как показано ниже.
1. Установите приспособление для
воздухозаборника, выровняв выемку
на нем с выступом на передней
панели.
2. Опустите приспособление
воздухозаборника.
3P249378-4D_FM6.book Page 17 Thursday, December 15, 2011 11:36 AM
