Русский 11
ПРЕДОСТЕРЕЖЕНИЕ
Чрезмерная затяжка может повредить раструб и привести к утечке хладагента.
При отсутствии гаечного ключа можно воспользоваться Таблицей 2 в качестве правила буравчика.
При продолжении затяжки накидной гайки ключом имеется точка, в которой момент затяжки резко
увеличивается.
Начиная с этой точки, продолжайте затяжку и поверните накидную гайку на угол, указанный ниже.
(См. Таблицу 3)
По окончании работы проконтролируйте отсутствие утечки.
При затяжке, не соответствующей инструкции (недостаточно сильной затяжке) может произойти
утечка хладагента (медленная), вызывающая неисправность ус
тройс
тва (недостаточное
охлаждение или обогрев).
Таблица 3
1. Монтаж трубопровода для хладагента.
• Снимите фиксатор для труб. (См. рис. 12)
〈 Для трубопровода, выходящего слева или справа 〉

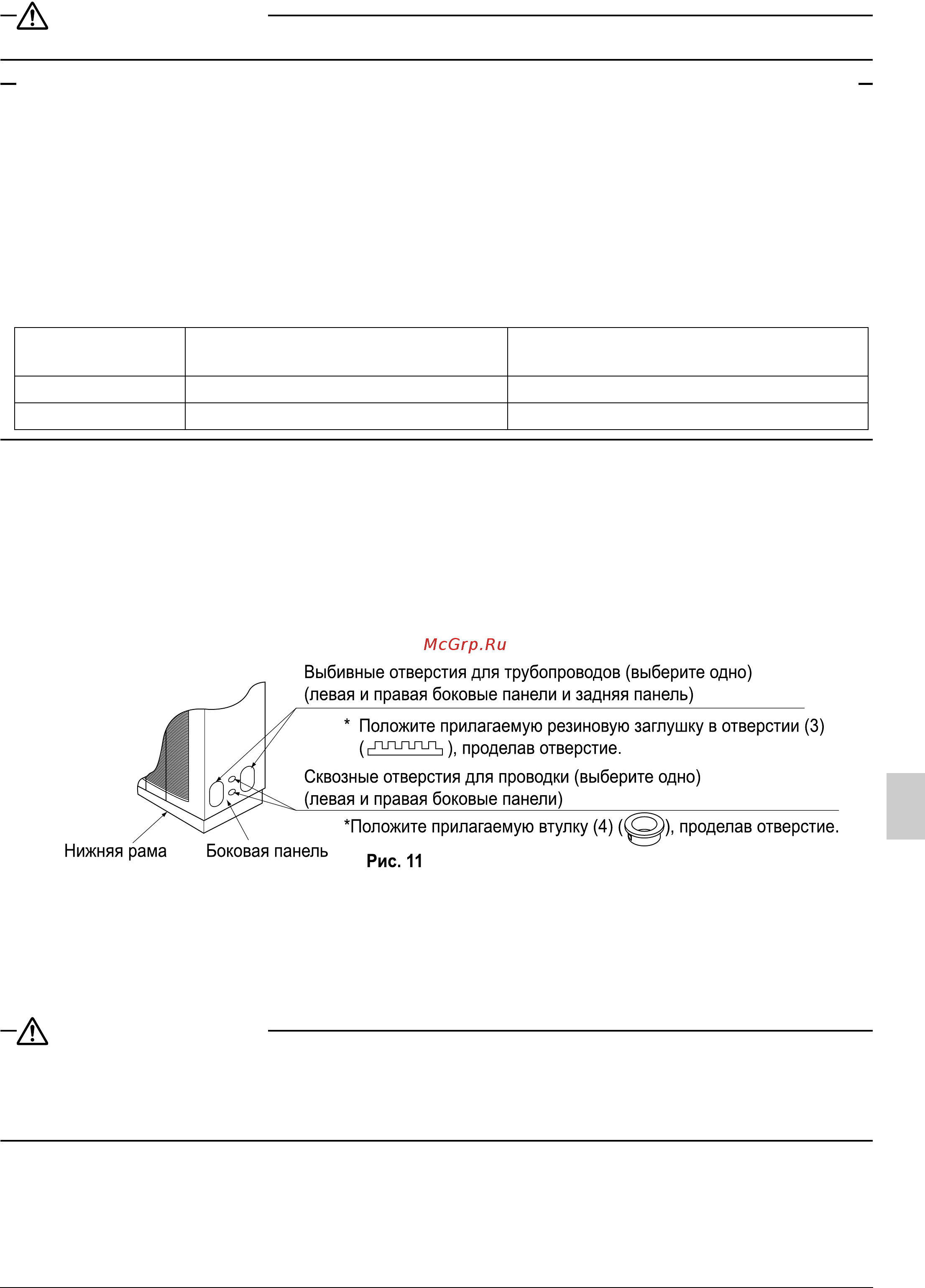

1. Откройте отверстия в правой (левой) боковой панели. (См. рис. 11)
2. Проведите трубопроводы (хладагента и дренажные) и провода (соединяющие наружный
и внутренний блоки) через отверстия в боковой панели.
(Для трубопроводов хладагента см. размеры на Рис. 15).
〈 Для трубопровода, выходящего на
зад 〉
1. Вскройте выбивные отверстия в задней панели. (См. рис. 14)
2. Проведите трубопроводы (хладагента и дренажные) и провода (соединяющие наружный
и внутренний блоки) через отверстия в задней панели.
(Для трубопроводов хладагента см. размеры на Рис. 15).
ПРЕДОСТЕРЕЖЕНИЕ
Для трубопроводов с задней стороны соблюдайте осторожность, чтобы не повредить
провод питания двигателя.
Вскрывая выбивное отверстие соблюдайте осторожность, чтобы не повредить провод питания
двигателя вентилятора вырезаемой стальной пластиной. (См. рис. 16).
〈 Для трубопровода, выходящего вниз
1. Вырежьте отверстия в нижнем каркасе, в месте, указанном на рисунке. (См. рис. 14)
2. Проведите трубопроводы (хладагента и дренажные) и провода (соединяющие наружный
и внутренний блоки) через отверстия в нижней раме.
Диаметр трубы Угол дополнительного закручивания
Рекомендуемая длина рычага
инструмента
φ9,5 (3/8”) 60 – 90 градусов Примерно 200 мм
φ15,9 (5/8”) 30 – 60 градус
ов Примерно 300 мм
3P249378-4D_FM6.book Page 11 Thursday, December 15, 2011 11:36 AM
