16 Русский

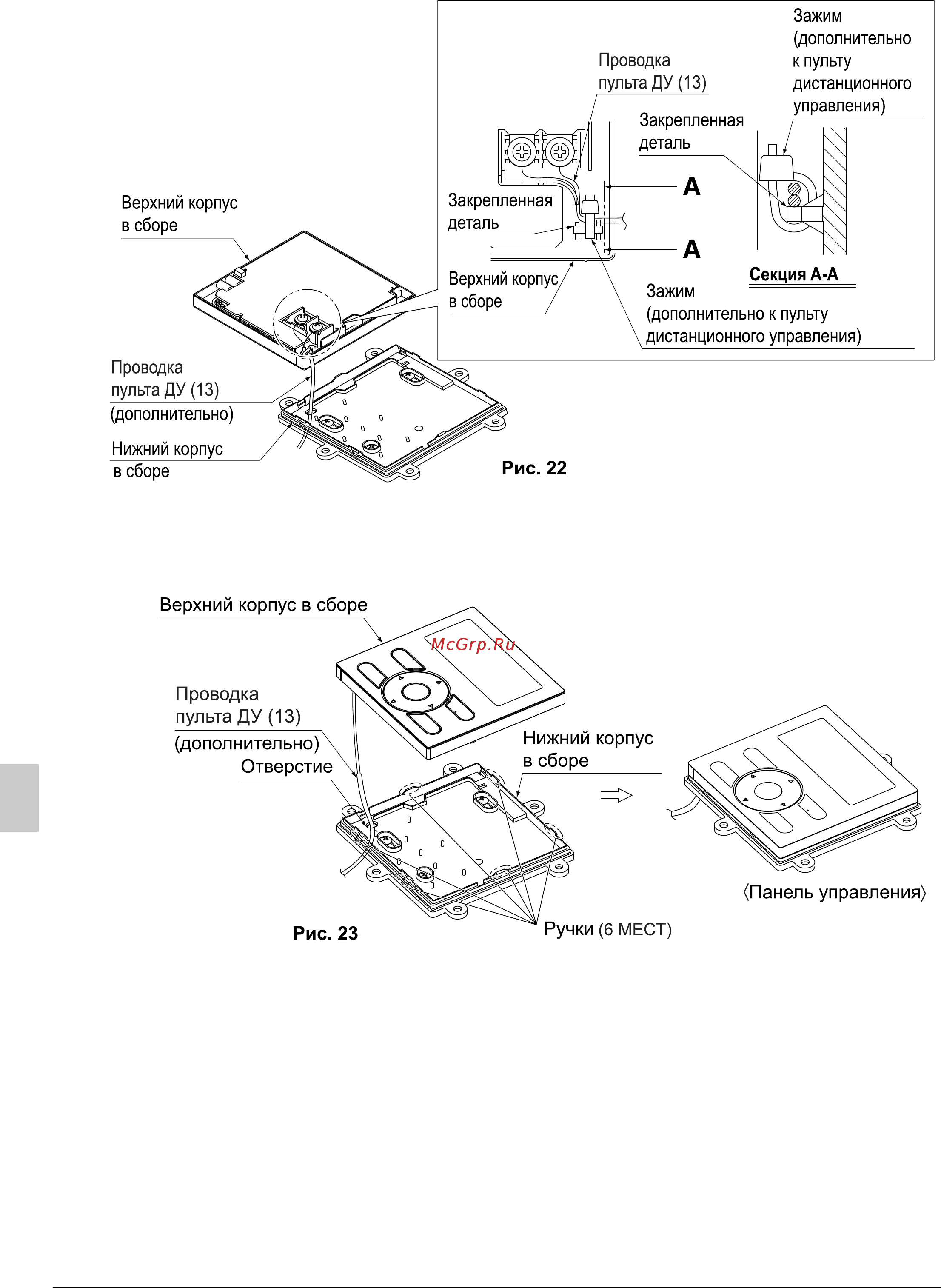

3) Подключите проводку пульта дистанционного управления (дополнительную (13)).
4) Закрепите и установите верхний корпус в нижнем корпусе, совместив выступы (6 мест)
снижним корпусом.
• Соблюдайте осторожность, чтобы не защемить проводку.
• Снимите защитный лист, закрепленный к нижнему корпусу.
3P249378-4D_FM6.book Page 16 Thursday, December 15, 2011 11:36 AM
