Русский 13
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно изолируйте все проложенные по месту трубопроводы до самого подключения
трубопровода внутри блока.
Неизолированный трубопровод может вызвать конденсацию, а при прикосновении – ожоги, а также
поражение электрическим током.
ПРЕДОСТЕРЕЖЕНИЕ
• ПРИ ПАЙКЕ ТРУБОПРОВОДА ДЛЯ ХЛАДАГЕНТА ТВЕРДЫМ ПРИПОЕМ СЛЕДУЕТ СОБЛЮДАТЬ
ОСТОРОЖНОСТЬ
• Не выполняйте пайку внутри блока, поскольку поддон и корпус вентилятора изготовлены из
полимерных материалов.
Они могут расплавиться или вызвать возгорание от брызг.

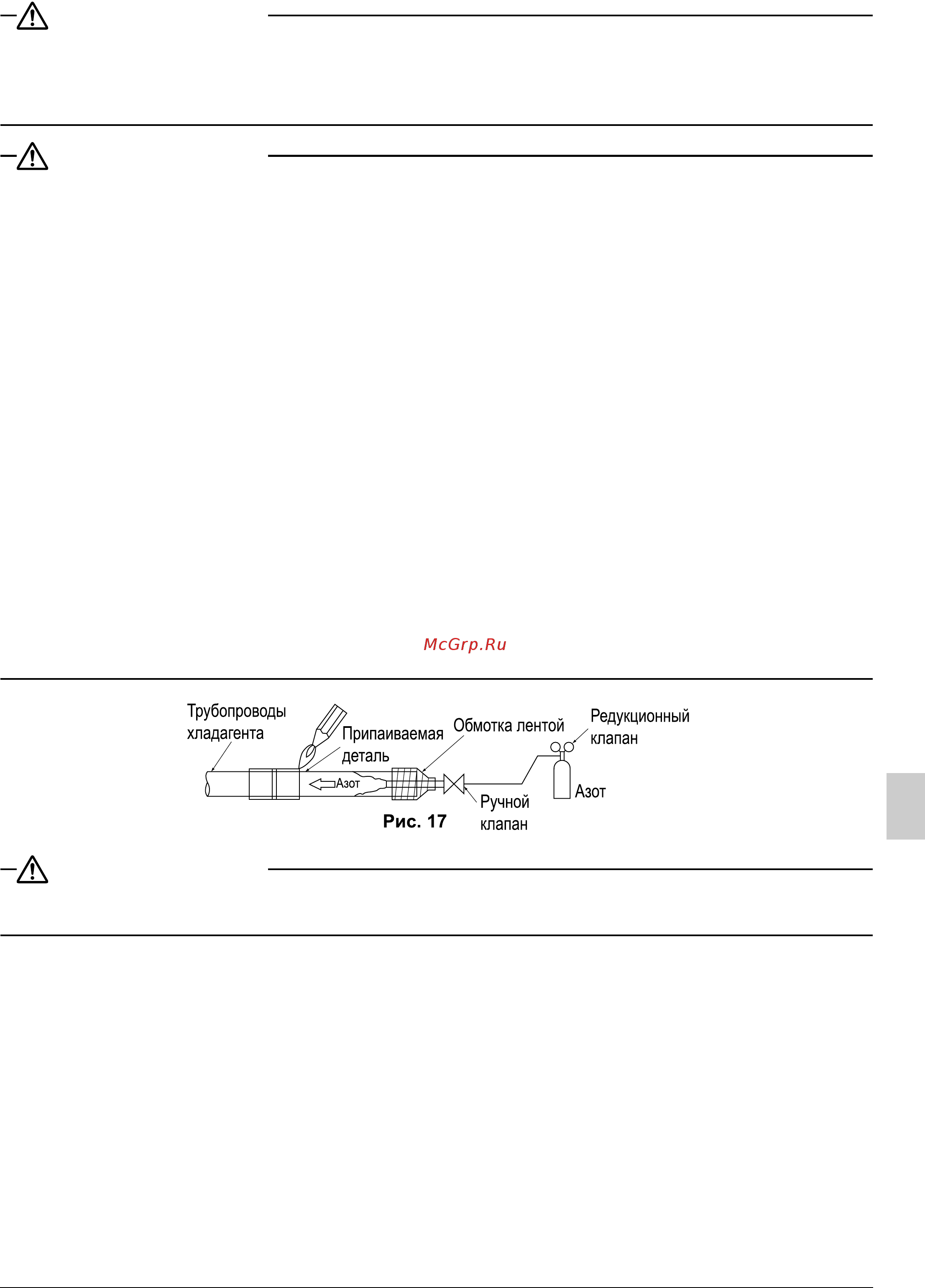

• Паяйте трубопроводы хладагента только с потоком азота через трубку и заменой воздуха азотом
(См. рис. 17). По окончании присоедините внутренний бл
ок коническими соединениями
(См. Рис. 13).
1. При пайке после направления потока азота через трубку и замены воздуха азотом следует
установить давление азота около 0,02 МПа редукционным клапаном. (См. рис. 17)
2. При пайке трубопровода для хладагента твердым припоем не используйте флюс. Используйте
вкачестве твердого припоя фосфорную медь (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677),
которая не требует флюса.
(Флю
с на основе хлора оказывает чрезвычайно вредное влияния на системы трубопроводов
для хладагента. Он вызывает коррозию трубопроводов для хладагента и портит масло для
холодильных машин).
3. При проведении контроля на утечки внутреннего блока и трубопроводов между блоками, см.
руководство по монтажу внутреннего блока или руководство по проведению испытаний под
давлением и установке трубопро
водов хладагента.
4. Недостаток хладагента вследствие выдувания воздухом или недостаточной зарядки хладагентом
может вызвать неправильную работу блока (недостаточное охлаждение или нагрев).
При установке трубопроводов между блоками, см. руководство по монтажу внутреннего блока или
техническое руководство.
ПРЕДОСТЕРЕЖЕНИЕ
• Не используйте при пайке ингибитор окисления и т.п. (Его остатки могут вызвать забивание труб или
повреждение деталей).
3P249378-4D_FM6.book Page 13 Thursday, December 15, 2011 11:36 AM
