22 Русский
〈 Способы подключения проводов между наружным и внутренним блоками и проводки пульта
дистанционного управления 〉

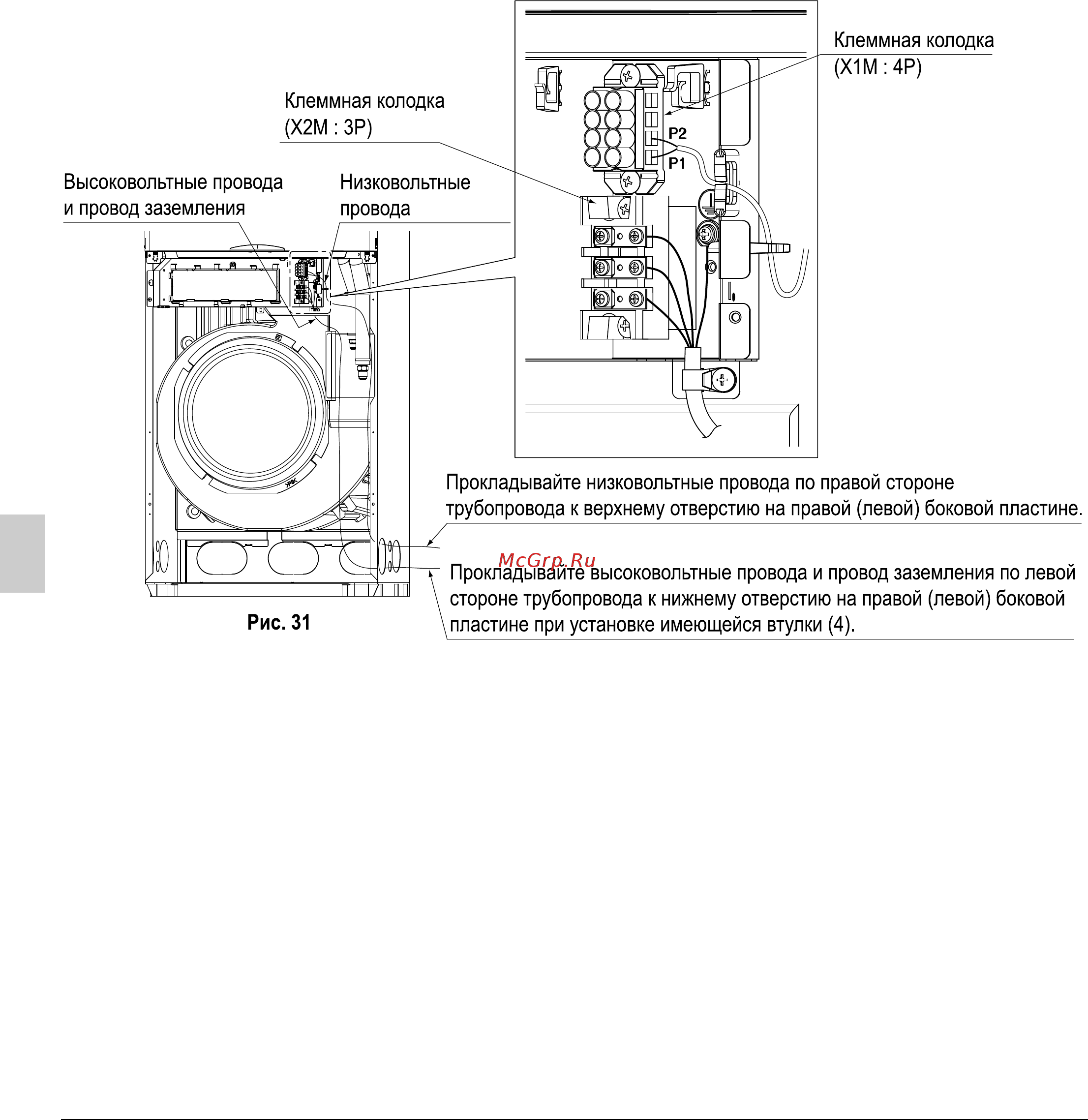

• Отсоедините крышку блока управления и фиксатор для труб как показано на Рис. 29 и подключите
провода с соответствующими номерами к клеммной колодке (X2M: 3P) на правой стороне блока.
Подключите провод заземления к контакту заземления. Делая это, проведите провода в блок
через отв
ерстие для проводов и скрепите их с проводом заземления зажимом (8).
• Подключите проводку пульта дистанционного управления (приобретается по месту установки)
к контактам P
1 и P2 (полярность отсутствует) клеммной колодки (X1M: 4P), и выведите проводку
из блока наружу, выполнив трассировку как показано на Рис. 31.
• Проложите проводку пульта дистанционного управления внутри прижимной пластины
трубопроводов.
• Прокладывайте низковольтные провода (провода пульта дистанционного управления) не менее,
чем за 50 мм от высоковольтных проводов (соединительных проводов между наружным
и внутренним блоками) и провод заземления так, чтобы он не мог проход
ить через то же место.
(См.Pис. 31)
•
При выполнении проводки прокладывайте провода аккуратно, чтобы провода не могли поднять крышку
блока управления. Также закрепляйте крышку, не зажимая провода между коробкой и крышкой.
(Зажатые провода и/или поднятая крышка могут привести к поражению электрическим током
или возгоранию).
•
Проведите соединительные провода и провода заземления внутри прессованной трубной пластины.
Зафиксируйте проводку между блоками и провод заземления с помощью фиксатора для труб.
Храните дополнительные провода в месте, указанном на
Рис. 30
. Провода могут соприкасаться
сдругими деталями, например, вентилятором, и внутренний блок может быть поврежден.
• Чтобы не допустить проникновения мелких животных, уплотните входное отверстие для проводов
шпатлевкой или теплоизоляционным материалом (приобретается на месте), не оставляя зазоров.
(В случае проникания в устройство мелких существ, таких как насекомые, они могут привести
ккороткому замыканию в блоке управления.)
3P249378-4D_FM6.book Page 22 Thursday, December 15, 2011 11:36 AM
