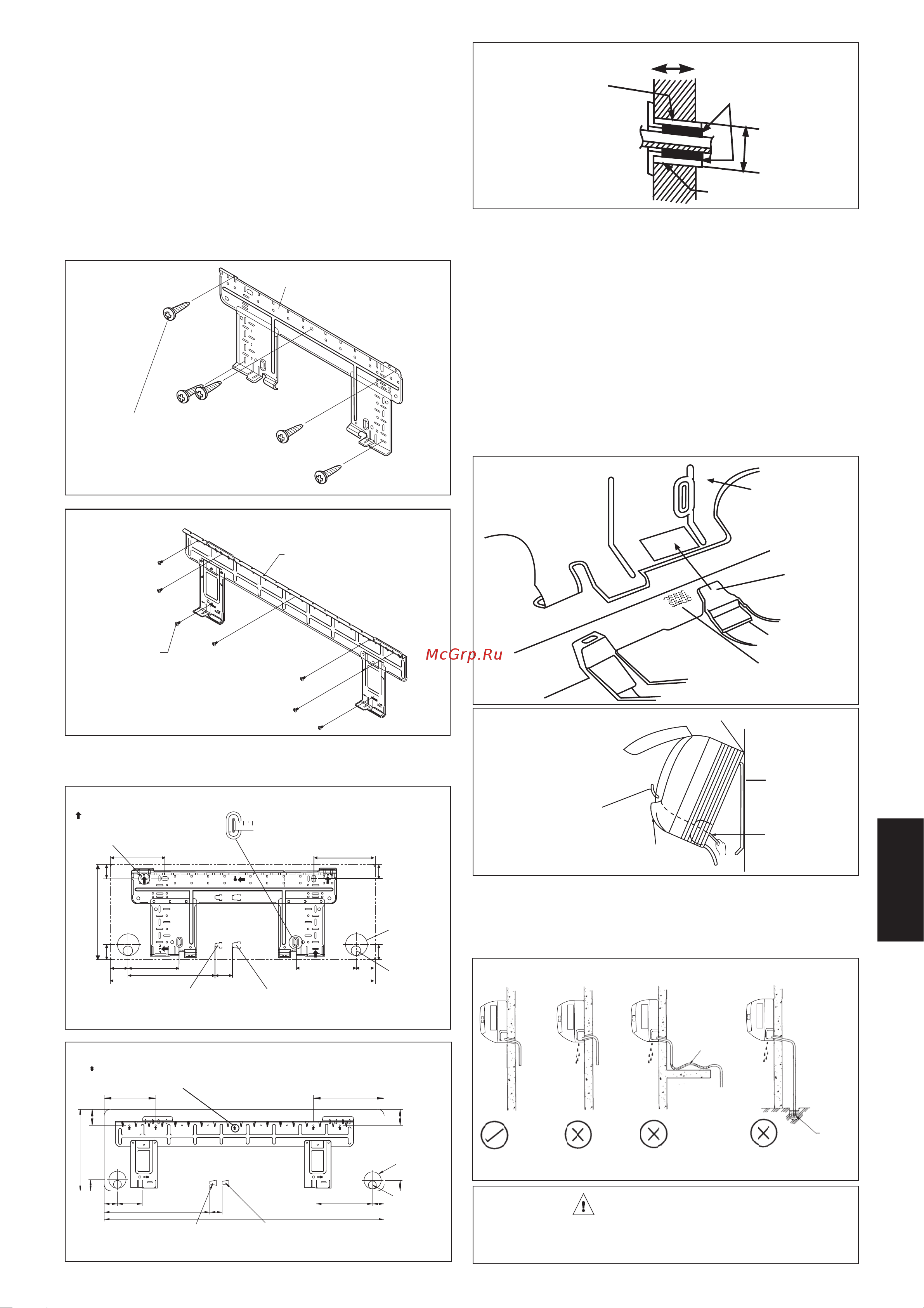

Daikin RXN-L.pdf [11/24] Ftxn25 35lv1b
![Daikin RXN-L.pdf [11/24] Ftxn25 35lv1b](/views2/1772409/page11/bgb.png)
h
s
i
l
g
nE
Р усск и й
7-9
Установка Панели Крепления
Удостоверьтесь, что стена достаточно крепкая и
может выдержать вес модуля. В противном случае,
усильте стену панелями, балками или стойками.
Используйте уровень при горизонтальной установке
и закрепите блок с помощью 5 подходящих винтов
для FTXN25/35LV1B и 7 подходящих винтов для
FTXN50/60LV1B.
В случае, если задние трубопроводы выступают,
просверлите диаметром 65мм коническим сверлом
отверстие, расположенное более низко на наружной
стене (смотрите рисунок).
Рекомендуемая Разметка Крепления Установочной
Пластины И Размеры
Трубопровод Дренажа Воды
Внутренняя дренажная труба должна быть
установлена с уклоном вниз для дренажа. Избегайте
ситуаций, которые могут привести к течи воды.
• Не устанавливайте блок на высоте более
2000 м в помещении или снаружи.
ОCTOPOЖHO
Установите Модуль На Панель Крепления
Навесьте модуль на верхнюю часть панели
крепления (Подвесьте двумя крючками задней
верхней части внутреннего модуля на верхний край
панели крепления). Удостоверьтесь, что крючки на
панели крепления установлены должным образом
посредством раскачивания их влево и вправо.
Правила Установки Комнатного Блока
Прицепите кулачковые захваты нижней рамы к
установочной плате.
Правила Снятия Комнатного Блока
Надавите на отмеченную область (в нижней части
передней решетки) для расцепления кулачков.
Ø 65
190
173
61
310
61
48
45
580
1065
219
40
40
91
45
166
184
181.7
55.554.5
153.8
263
51.9
800
954
224
882
224
95
4
FTXN25/35LV1B
FTXN50/60LV1B
FTXN25/35LV1B
FTXN50/60LV1B
Kрепежный винт
установочной платы
Установочная плата
Дренаж Воды
Правильно Неправильно Неправильно Неправильно
Течь
Воды
Течь
Воды
Течь
Воды
Влагозадержание
Погруженный
Конец в
Воду
Слив
Все размеры указаны в мм
Рекомендуемые позиции
закрепления установочной
платы (всего 5 позиций)
Испольэуйте мерную ленту,
как показано, и расположите
конец мерной ленты в точке B
Сквозное
отверстие в
стене
Ø 65мм
Позиция
дренажного
шланга
Kонец жидкостной трубы
Kонец газовой трубы
Установочная плата
Ограничитель
Mетка
(задняясторона)
Нижняя рама
Передняя решетка
При предварительном
снятии изоляции с
проводов межсоединений
обматывайте оголенные
концы проводов
изоляционной лентой.
Установочная
плата
Здесь подвешивайте комиатный блок на крюки.
Направляющая
дпя проводов
Провода
межсоединений
Встраиваемая в
стену труба
(Местная поставка)
Уплотнение
СнаружиИэнутри
Встраиваемая
в стену труба
(Местная поставка)
Kрышка дла отверстия в
стене (Местная поставка)
Пpocвepлитe коничecким cвepлoм
Kрепежный винт
установочной платы
Установочная плата
Все размеры указаны в мм
Рекомендуемые позиции закрепления
установочной платы (всего 7 позиций)
Сквозное
отверстие
в стене
Ø 65мм
Позиция
дренажного
шланга
Kонец жидкостной трубы
Kонец газовой трубы
