Daikin RXN-L.pdf [12/24] Допустимая длина трубопровода

7-10

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА

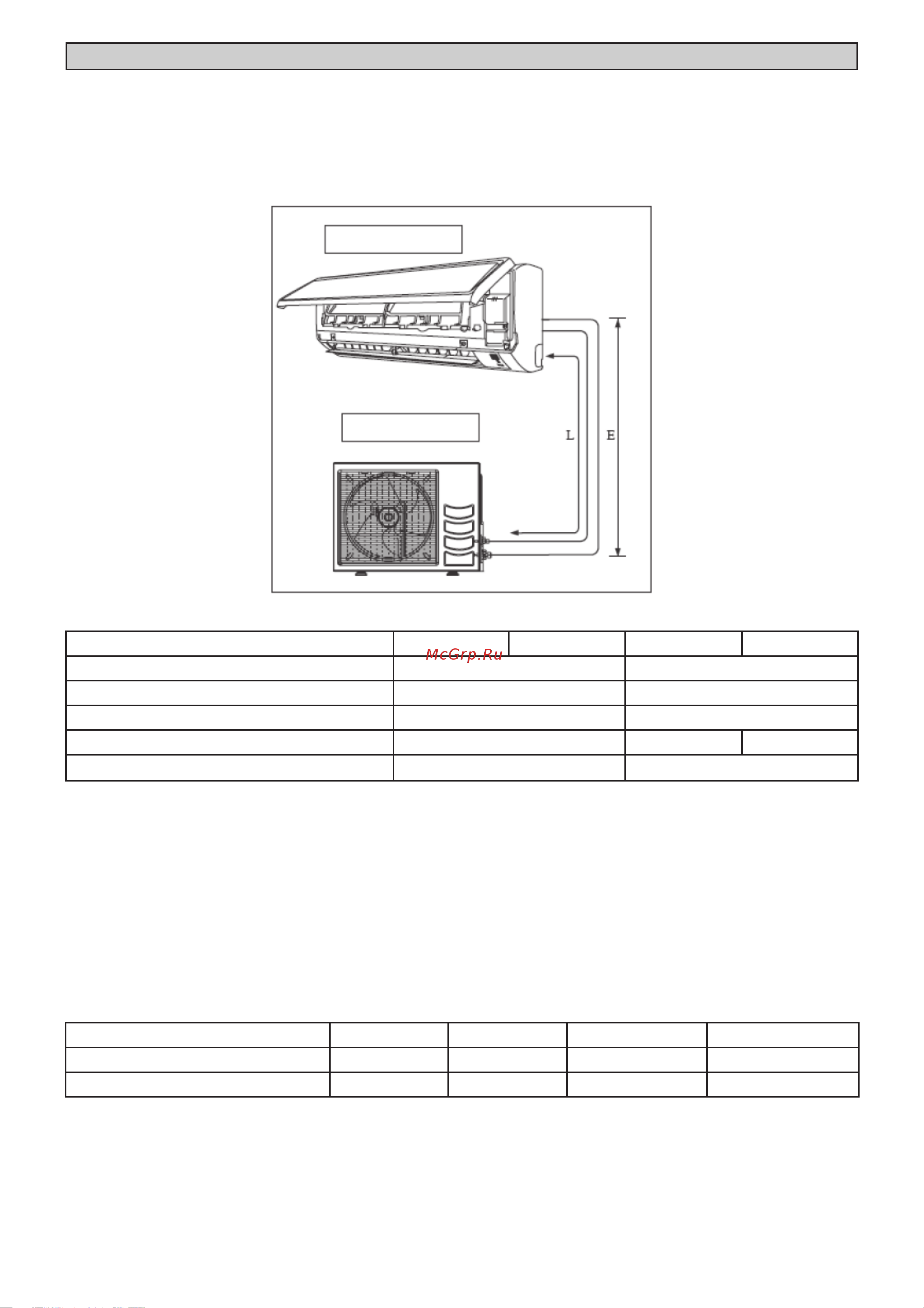

Допустимая длина трубопровода

Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При

возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую

способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие

варианты прокладки и соблюдать представленные ниже рекомендации:

* Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение

данного требования чревато ухудшением качества функционирования.

Примечание: Количество предварительно заправленного хладагента в наружном блоке предназначено для

трубопровода длиной не более 7,5м.

Дополнительная Заправка

Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем

7,5м, то в дозаправке после откачки воздуха нет необходимости. Если длина трубопровода превышает 7,5м,

используйте значение дозаправки, указанное в таблице.

Дозаправка хладагента [гр] на дополнительный 1м длины в соответствии с данными таблицы

Модель FTXN25LV1B FTXN35LV1B FTXN50LV1B FTXN60LV1B

Mин. допустимая длина (L), м 3 3

Maкс. допустимая длина (L), м 20 30

Максимальная допустимое поднятие (E), м 10 10

Размер Трубы Для Газа, мм/(дюймах) 9,52 (3/8”) 12,70 (1/2’’) 15,88 (5/8’’)

Размер Трубы Для Жидкости, мм/(дюймах)

6,35 (1/4”) 6,35 (1/4”)

Комнатный FTXN25LV1B FTXN35LV1B FTXN50LV1B FTXN60LV1B

Наружный RXN25LV1B RXN35LV1B RXN50LV1B RXN60LV1B

Дополнительная заправка [г/м]

20 20 20 20

Например:

Для модели FTXN25LV1B & RXN25LV1B с длиной трубопровода 12м, дополнительная длина трубопровода составляет

4,5м. Таким образом,

Дополнительная Заправка = 4,5[м] x 20[г/м]

= 90,0[г]

Комнатный блок

Hapyжный Блок
