![Daikin RXN-L.pdf [4/24] Hаружного блок rxn25 35lv1b](/img/pdf.png)
Daikin RXN-L.pdf [4/24] Hаружного блок rxn25 35lv1b
![Daikin RXN-L.pdf [4/24] Hаружного блок rxn25 35lv1b](/views2/1772409/page4/bg4.png)

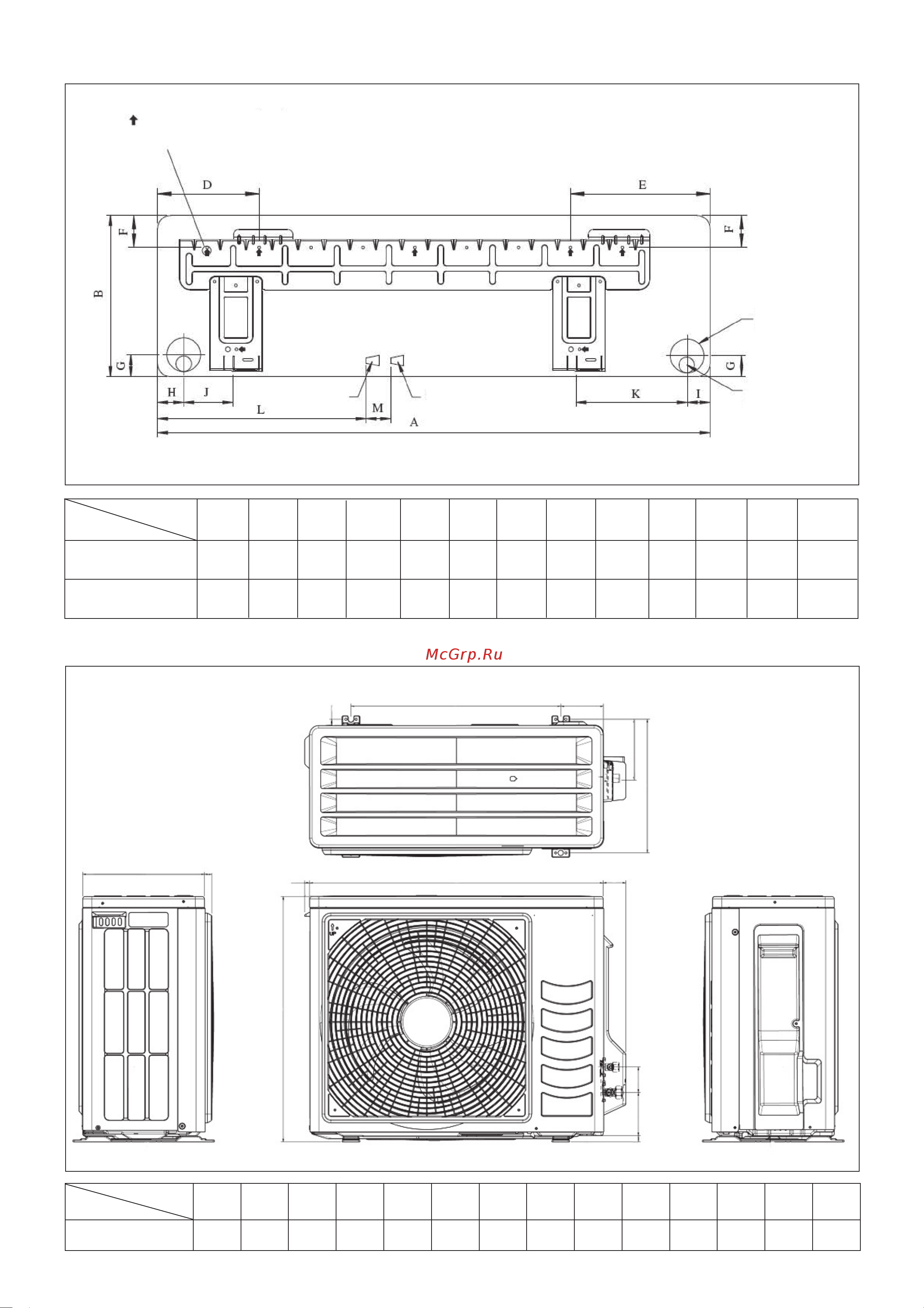

7-2
Hаружного блок [RXN25/35LV1B]
E
D
B C
IH
G
N
J
LK
F
A
A B C D E F G H I J K L M N
RXN25/35LV1B 550 658 51 11 273 16 14 470 96 299 94 60 14 133
Размер
Модель
Все размеры указаны в мм
A B C D E F G H I J K L M
800 288 212 166 184 42 46 55 56 154 182 263 52
Размер
FTXN25/35LV1B
Модель
1065 310 229 190 173 61 40 45 48 91 219 580 45
FTXN50/60LV1B
Рекомендуемые позиции
закрепления установочной платы
(всего 7 позиций)
Сквозное
отверстие в
стене Ø 65mm
Позиция дренажного
шланга
конец газовой трубы
конец жидкостной
трубы
Все размеры указаны в ммМОНТАЖНАЯ ПЛИТА FTXN50/60LV1B
