Р усск и й
7-13

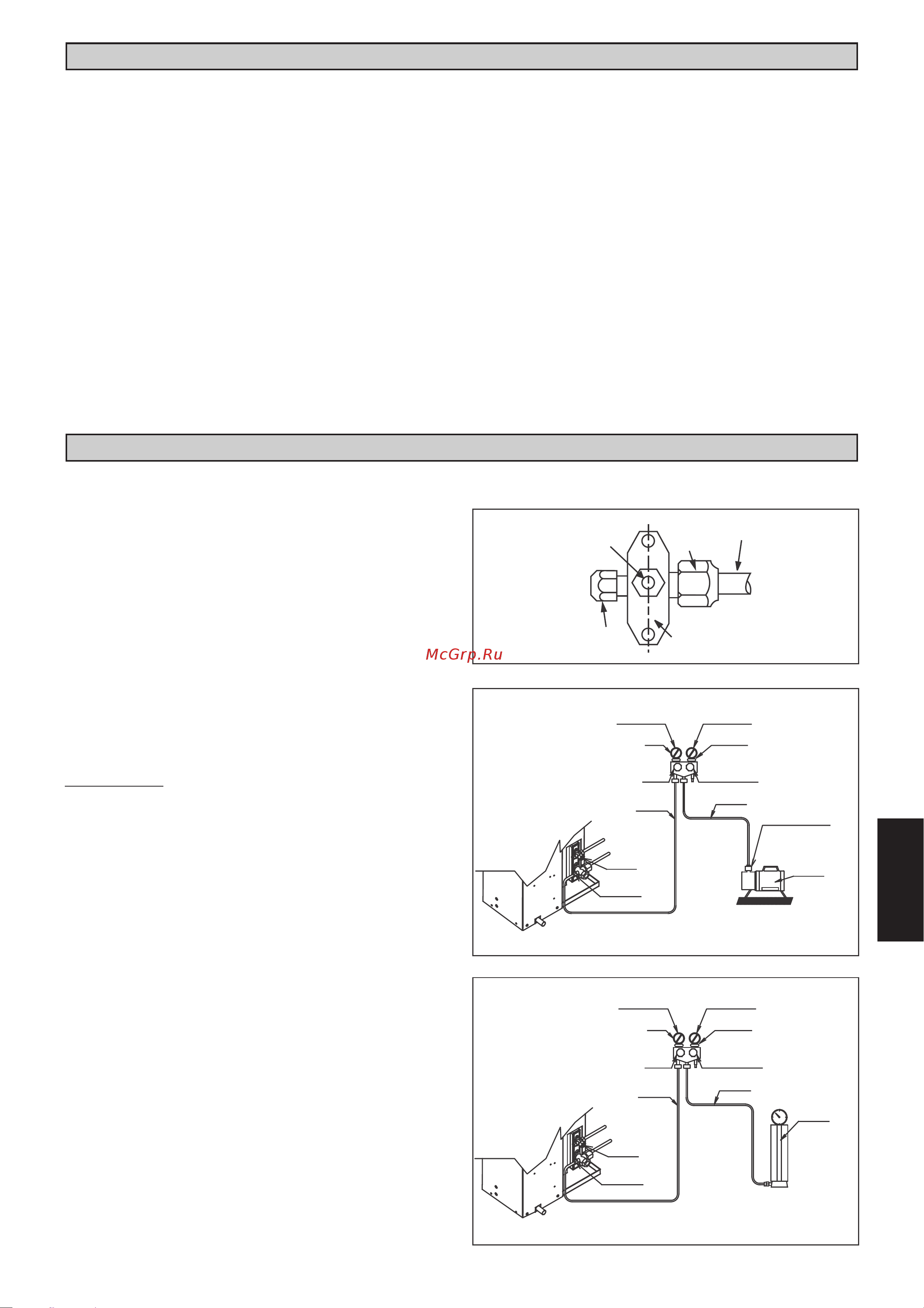

СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A
R410A - это новый гидрофторуглеродный хладагент,
не повреждающий озоновый слой. Рабочее давление
этого нового хладагента в 1,6 раз больше, чем рабочее
давление обычного хладагента (R22), поэтому очень
важно соблюдать правильный порядок установки и
обслуживания кондиционера.
• Не используйте для кондиционера, работающего с
хладагентом R410A, другой хладагент.
• Масла на основе POE (polyolester — полиолестер) или PVE
(polyvinyl ether — поливиниловый эфир), используемые
в компрессорах R410A в качестве смазки, отличаются
от минерального масла, применяемого в компрессорах
R22. Во время установки или обслуживания необходимо
принимать дополнительные меры предосторожности,
чтобы не подвергать систему R410A слишком длительному
воздействию влажного воздуха. Остатки масел на основе
POE или PVE в трубопроводах и компонентах могут
абсорбировать влагу из воздуха.
• Во избежание неправильной заправки диаметр сервисного
патрубка на раструбном вентиле отличается от диаметра
соответствующего патрубка для R22.
• Используйте исключительно инструменты и материалы,
предназначенные для хладагента R410A. Инструменты
специально для R410A: распределительная гребенка,
заправочный шланг, манометр, детектор утечки газа,
развальцовочные инструменты, ключ с регулируемым
крутящим моментом, вакуумный насос и баллон для
хладагента.
• Так как в кондиционере на R410A используется более
высокое давление, чем в установках на R22, важно
правильно выбрать медные трубы. Запрещается
использовать медные трубы толщиной менее 0,8 мм, даже
если они есть в продаже.
• В случае утечки газообразного хладагента во время
выполнения работ по установке или обслуживанию
необходимо хорошо проветрить помещение. При
соприкосновении газообразного хладагента с огнем
возможно образование ядовитого газа.
• При установке или демонтаже кондиционера следите за
тем, чтобы в контуре хладагента не осталось воздуха или
влаги.
ОТКАЧКА ВОЗДУХА И ЗАПРА
Вакуумирование трубопроводов и комнатного
блока
За исключением внешнего модуля, который заправлен
хладагентом R22 на заводе-изготовителе, внутренний
модуль и трубопроводы хладагента должны быть
продуты, поскольку воздух, содержащий влагу в системе
охлаждения, может вызвать сбои в работе компрессора.
•
Снимите колпачки с клапана и входа технического
обслуживания.
•
Соедините центр нагнетательной коробки к вакуумному насосу.
• Cоедините нагнетательную коробку к 3-ходовому клапану
входа технического обслуживания.
• Включите вакуумный насос. Проводите откачку в течение
примерно 30 минут. Время откачки зависит от мощности
вакуумного насоса. Удостоверьтесь, что стрелка манометра
нагнетательной коробки установилась на –760мм ртутного
столба.
Осторожно
•
Если стрелка манометра коробки не достигает –760мм
ртутного столба, то проверьте отсутствие утечки газа
(используя течеискатель хладагента) на щтуцерном
соединении внутреннем и внешнего модулей и ликвидируйте
утечку, прежде чем приступать к следующей операции.
•
Закройте клапан нагнетательной коробки и выключите
вакуумный насос
.
• На внешнем модуле, откройте клапан впуска (3-ходовой) и клапан
жидкости (2-ходовой) (против часовой стрелки) при помощи ключа
размером 4 мм для шестигранного винта.
Операция заправки
Операция должна проводиться при помощи газового
цилиндра и обязательно точным дозатором. Дозаправка
во внешний модуль проводится с помощью клапана впуска
через вход технического обслуживания.
• Снимите колпачок входа технического обслуживания.
•
Соедините сторону низкого давления нагнетательной
коробки к входу технического обслуживания,
отцентрируйте для подсоединения к резервуару цилиндра
и закройте сторону высокого давления нагнетательной
коробки. Прочистите от воздуха вспомогательный шланг.
• Включите модуль кондиционера.
•
Откройте газовый цилиндр и заправочный клапан низкого
давления.
• Когда требуемое количество хладагента заправлено в
модуль, то закройте сторону низкого давления и клапан
газового цилиндра.
•
Отсоедините вспомогательный шланг от входа технического
обслуживания. Установите колпачок входа технического
обслуживания обратно на его место.
Вакуумирование необходимо для удаления из системы влаги и воздуха.
Трубопровод хладагента
3 ходовои клапан
внешнего модуля
Входтехнического
Обслуживания
Шестигранный
Гаечный Ключ
Штуцерная
Гайка
МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
ЗАМЕРНЫЙ ПАТРУБОК
ЗАМЕРНЫЙ ПАТРУБОК
РУЧКА HI (ВСЕГДА ЗАКРЫТА)
РУЧКА HI (ВСЕГДА ЗАКРЫТА)
ЗАПРАВОЧНЫЙ ШЛАНГ
ЗАПРАВОЧНЫЙ ШЛАНГ
АДАПТЕР ВАКУУМНОГО
НАСОСА ДЛЯ
ПРЕДОТВРАЩЕНИЯ
ПРОТИВОТОКА
ОБРАТНЫЙ
КЛАПАН
ОБРАТНЫЙ
КЛАПАН
НАСТРОЙКА ПРОДУВКИ
СЖАТЫМ ВОЗДУХОМ
НАСТРОЙКА ПРОДУВКИ
СЖАТЫМ ВОЗДУХОМ
КЛАПАН
ЖИДКОСТИ
КЛАПАН
ЖИДКОСТИ
ЗАПРАВОЧНЫЙ ШЛАНГ
ЗАПРАВОЧНЫЙ ШЛАНГ
РУЧКА LO
РУЧКА LO
ГАЗОВЫЙ КЛАПАН
(3-ХОДОВОЙ)
ГАЗОВЫЙ КЛАПАН
(3-ХОДОВОЙ)
–760ммH
–760ммH
