Р у с ск и й
7-7

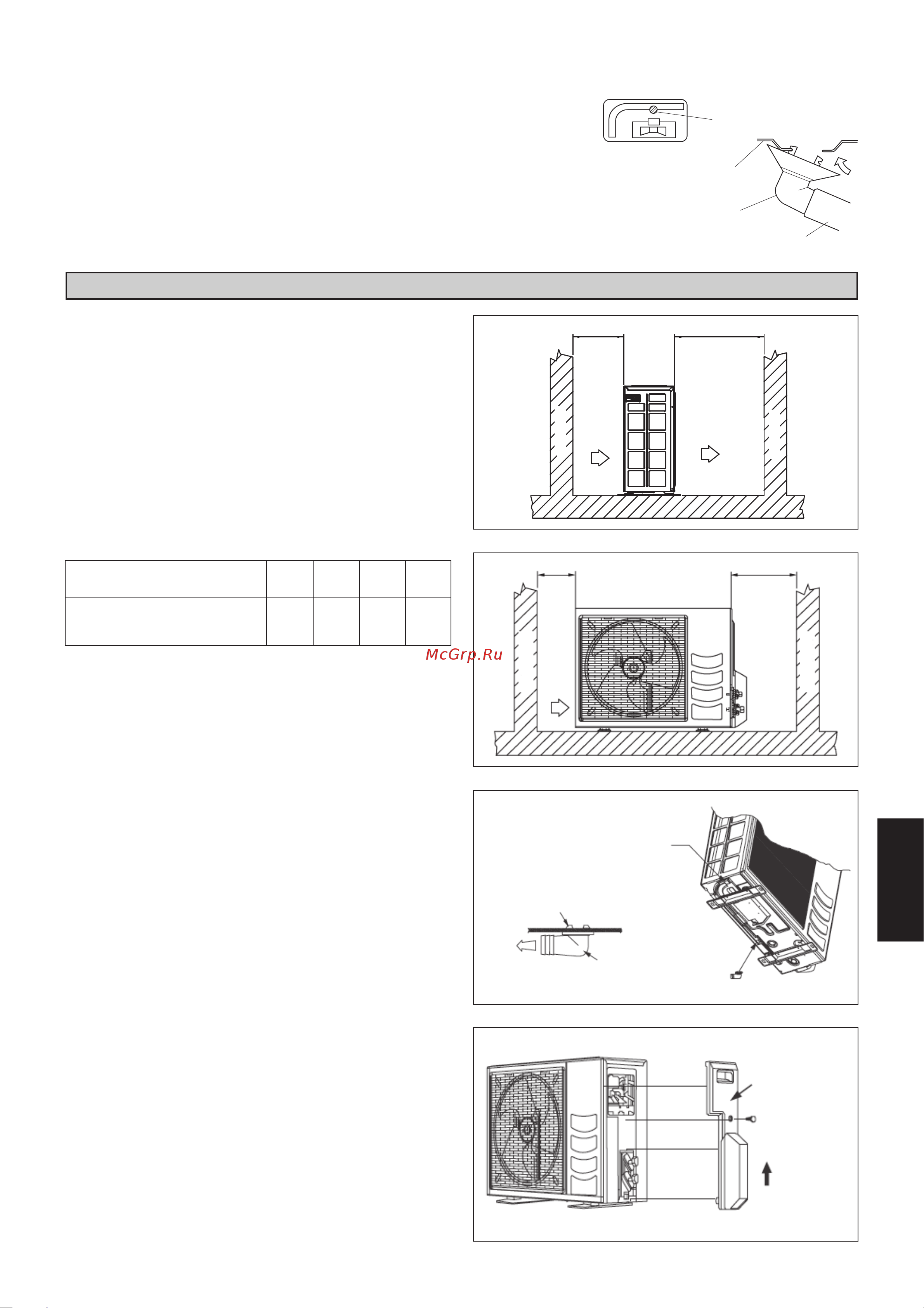

УСТАНОВКА НАРУЖНОГО БЛОКА (RXN50/60LV1B)
Наружный блок необходимо устанавливать таким
образом, чтобы предотвратить зацикливание потока
горячего отработанного воздуха и обеспечить
свободное поступление воздуха. При установке
блока примите к сведению величины необходимого
свободного пространства, приведенные на рисунке.
Для установки выбирайте наиболее прохладное
место, чтобы температура поступающего в
кондиционер воздуха был не выше температуры
воздуха снаружи (см. рабочий диапазон).
Установочное пространство
Размер A B C D
Минимальное расстояние,
мм
300 1000 300 500
Примечание: Если вокруг блока присутствуют
преграды высотой более 2 м или какая-либо преграда
закрывает верхнюю часть блока, для нормальной
его работы потребуется больше пространства, чем
указано в таблице выше.
Удаление конденсата с внешнего блока
(только блок с охладителем)
• Во внешнем блоке имеются 2 отверстия для отвода
конденсата. Вставьте сливное колено в одно из
них.
• Для установки сливного колена сначала
вставьте одну часть колена с фиксатором (часть
A) в основание, а затем потяните колено в
направлении, указанном стрелкой, и вставьте
другую часть колена в основание. После установки
убедитесь, что сливное колено надежно держится
в основании.
• Если установка блока происходит в снежном или
холодном регионе, конденсат может замерзнуть в
основании. В этом случае выньте пробку из нижней
части блока, чтобы освободить слив.
A
Отработанный воздух
Нагнетаемый воздух
B
C
Преграда
Преграда
Доступ для обслуживания
Нагнетаемый воздух
D
ПРОБКА
СЛИВНОЕ
КОЛЕНО
СЛИВНОЕ
КОЛЕНО
ОСНОВАНИЕ
A
НАЖМИТЕ И
ПОДНИМИТЕ
СНИМИТЕ БОКОВУЮ
ПАНЕЛЬ ПРИ
ПОДКЛЮЧЕНИИ
ТРУБОПРОВОДА И
СОЕДИНИТЕЛЬНОГО
ШНУРА
Операция слива. (Tолько Модель Tипа “Tепловой Hасос”)
1) Для слива используйте пробку сливного отверстия.
2) Если монтажная плита или поверхность пола перекрывают
сливное отверстие, поместите дополнительные подкладки не
менее 30мм высотой под ножки наружного блока.
3) В холодных регионах не используйте сливной шланг для
наружного блока.
(В противном случае сливаемая вода может замерзнуть, что
снизит эффективность нагрева.)
Сливное отверстие для воды
Нижняя рама
Пробка сливного отверстия
Шланг (имеет в продаже,
внутренний диаметр 16 мм)
Преграда
Преграда
