Руководство по монтажу
9
VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08

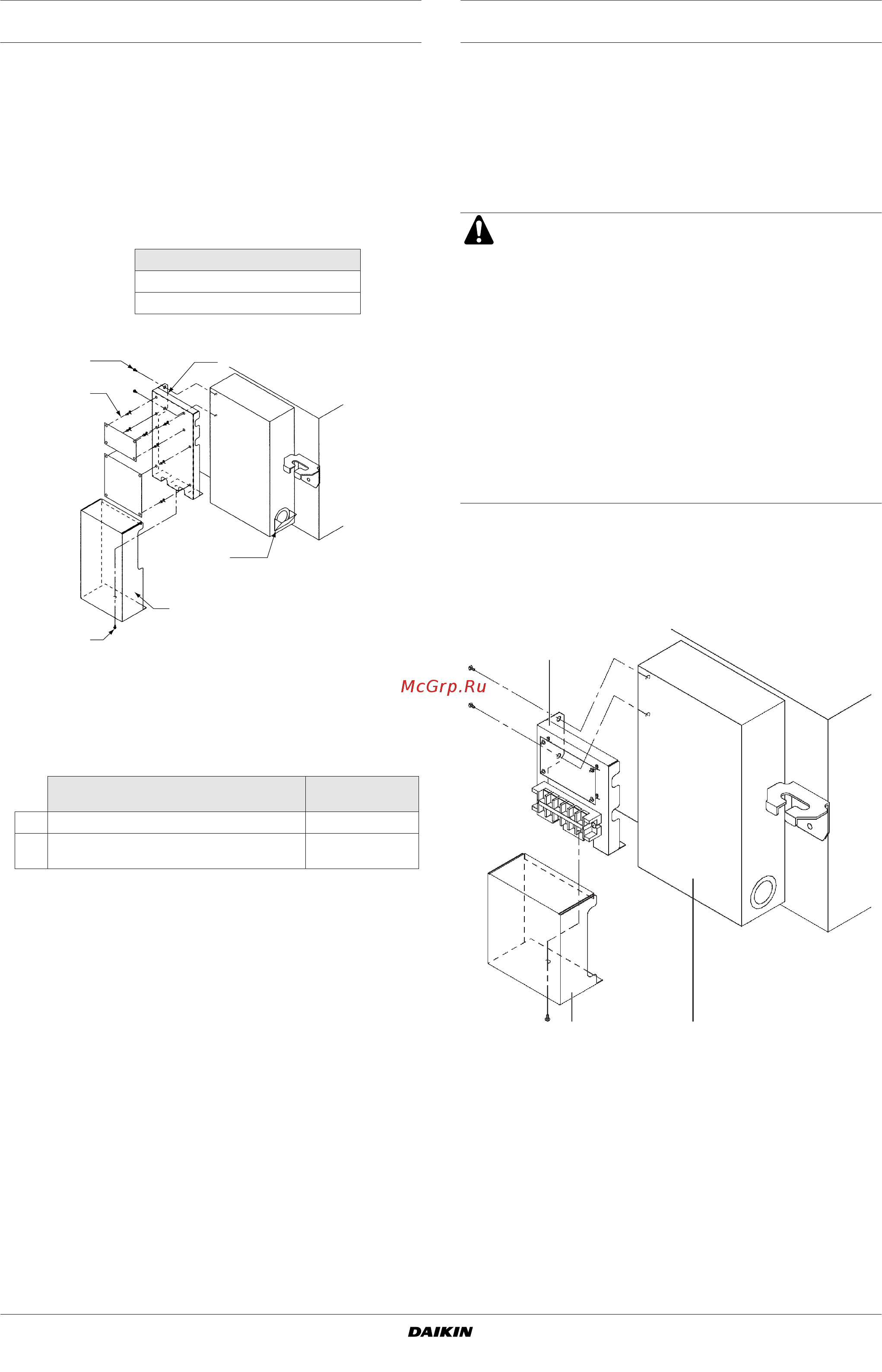

Способ установки дополнительной печатной платы
адаптера (KRP2A61, KRP50-2)
При установке дополнительной печатной платы адаптера
необходимо подготовить крепежный блок (KRP50-2A90)
1 Откройте крышку электрического отсека, выполнив
процедуру, описание которой приведено в разделе
"Открытие распределительной коробки" на странице 8".
2 Удалите крепежный винт и установите печатную плату
адаптера.
3 После подключения проводов закрепите крышку
электрического отсека.
УСТАНОВКА
Порядок установки дополнительного комплекта
управления нагревателем (BRP4A50)
Эксплуатация агрегатов типа HRV при температуре атмосфер-
ного воздуха –10°C или ниже предполагает наличие устройства
предварительного подогрева воздуха, которое приобретается
на месте.
Комплект BRP4A50 служит замедлителем включения-
отключения агрегата при использовании устройства
предварительного подогрева воздуха (требуется начальная
настройка).
Установите комплект управления нагревателем снаружи
распределительной коробки агрегата HRV, как показано ниже.
Порядок установки дополнительного комплекта BRP4A50
изложен более подробно в прилагаемой к нему инструкции по
монтажу.
KRP50-2A90 компоненты
Крепежный винт 3 шт.
Зажим 2 шт.
1
5
4
3
2
3
A
B
1 Крепежная плата
2 Опора печатной платы (прилагается к печатной плате адаптера)
3 Крепежный винт
4 Крышка
5 Распределительная коробка
Наименование адаптера
Наименование
комплекта
A Печатная плата адаптера увлажнителя KRP50-2
B Печатная плата адаптера дистанционного
управления
KRP2A1
ВНИМАНИЕ!
■ Соблюдайте национальные стандарты и
нормативы в отношении электронагревателей,
защитных устройств и выбора места установки.
■ Используйте негорючий воздуховод электро-
нагревателя. По соображениям безопасности
удостоверьтесь в том, что расстояние между
нагревателем и агрегатом HRV составляет ≥2 м.
■ Подключайте агрегаты HRV и электронагрева-
тели к разным источникам электропитания и
размыкателям.
■ Порядок начальной настройки пульта дистан-
ционного управления см. в параграфах 19(29)-8-03
или 19(29)-8-04 главы "Список установок" на
странице 11.
1 Распределительная коробка
2 Комплект управления нагревателем
3 Крепежный винт
4 Крышка
431
23
