VAM150+250FC
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4P415946-1 – 2015.08
Руководство по монтажу
2
РАЗМЕРЫ
(См. рисунок 1
УСТАНОВКА
Установочная позиция
Пример установки (См. рисунок 2)
МЕТОД УСТАНОВКИ
1 Пространство технического обслуживания для теплообменных
элементов, воздушных фильтров и вентиляторов.
2 Крышка техобслуживания
3 Смотровое отверстие 450 мм
4 Распределительная коробка
5 4x 14x40 мм Овальное отверстие для потолочного крюка
6 Вытяжной вентилятор
7 OA (Наружный воздух) Подача свежего воздуха снаружи
8 EA (Отработанный воздух) Выпуск отработанного воздуха
наружу
9 Приточный вентилятор
10 SA (Подача приточного воздуха в помещение)
11 RA (Выход обратного потока воздуха из помещения)
12 Плата задвижки
13 Теплообменные элементы
14 Воздушные фильтры
15 Применимый трубопровод
16 Номинальный диаметр
ОСТОРОЖНО
Данное устройство используется в качестве
встраиваемого оборудования. Устройство не
предназначено для общего пользования.
Необходимо принять соответствующие меры
для предотвращения доступа к устройству
посторонних людей. Доструп к устройству
разрешен только квалифицированным
специалистам.
Установите блок в таком месте, которое
обладает достаточной прочностью, чтобы
выдержать его вес.
Неправильно выполненная установка сопряжена
с опасностью. Кроме того, при этом возникают
вибрации и необычный рабочий шум.
Необходимо обеспечить наличие сервисного
пространства и смотровых отверстий.
(Не забудьте предусмотреть наличие смотровых
отверстий для осмотра воздушных фильтров,
теплообменных элементов и вентиляторов.)
Запрещается устанавливать блок непосредст-
венно рядом с потолком или стеной.
(Если блок соприкасается с потолком или стеной,
могут возникать вибрации.)
Это изделие класса A. При установке у жилых
помещений это устройство может вызвать
радиопомехи. В этом случае от пользователя
может потребоваться принятие соответст-
вующих мер.
1 Решетка для всасывания/выпуска воздуха (дополнительно)
2 Смотровое отверстие 450 мм (местная поставка)
3 Пространство технического обслуживания для теплообменных
элементов, воздушных фильтров и вентилятора.
4 Трубопровод (местная поставка)
5 Трубопровод (Ø 200) (местная поставка) *или гибкий
трубопровод (дополнительно)
6 Ответвительный трубопровод (местная поставка) (только для
VAM800~2000F)
7 (*) Гибкий трубопровод (дополнительно)
8 (*) Глушитель (дополнительно)
9 EA (Отработанный воздух) Выпуск отработанного воздуха
наружу
10 Теплоизоляционный материал (местная поставка)
11 OA (Наружный воздух) Подача свежего воздуха снаружи
12 Металлический подвесной кронштейн для поглощения
вибраций (местная поставка)
13 Подвесной болт (местная поставка)
14 Градиент с наклоном вниз наружу ≥1/50
15 SA (Подача приточного воздуха в помещение)
16 RA (Обратный поток воздуха)
17 Колпак округлой формы (местная поставка)
18 положение подвесного болта
19 Дополнительная внешняя воздушная заслонка (приобретается
на внутреннем рынке)
Меры предосторожности при установке
трубопроводов
Детали, помеченные посредством* , используются
для уменьшения шумов, создаваемых воздушными
потоками.
При использовании блока в тихом месте
используйте дополнительный блок глушителя и
гибкий трубопровод на участке отверстия для
выпуска воздуха с внутренней стороны "SA"
(подача приточного воздуха в помещение) блока
для противодействия шуму.
При выборе материалов для установки определите
требуемые объем воздушного потока и уровень
шума для этой конкретной установки.
При проникновении наружного воздуха в зону
потолка и повышения температуры и влажности
в зоне потолка необходимо изолировать
металлические части блока.
Доступ внутрь разрешается только через
отверстие для обслуживания. Если трубопроводы
не устанавливаются, установите решетки.
Уровень звукового давления блока меньше
70 дБ(А).

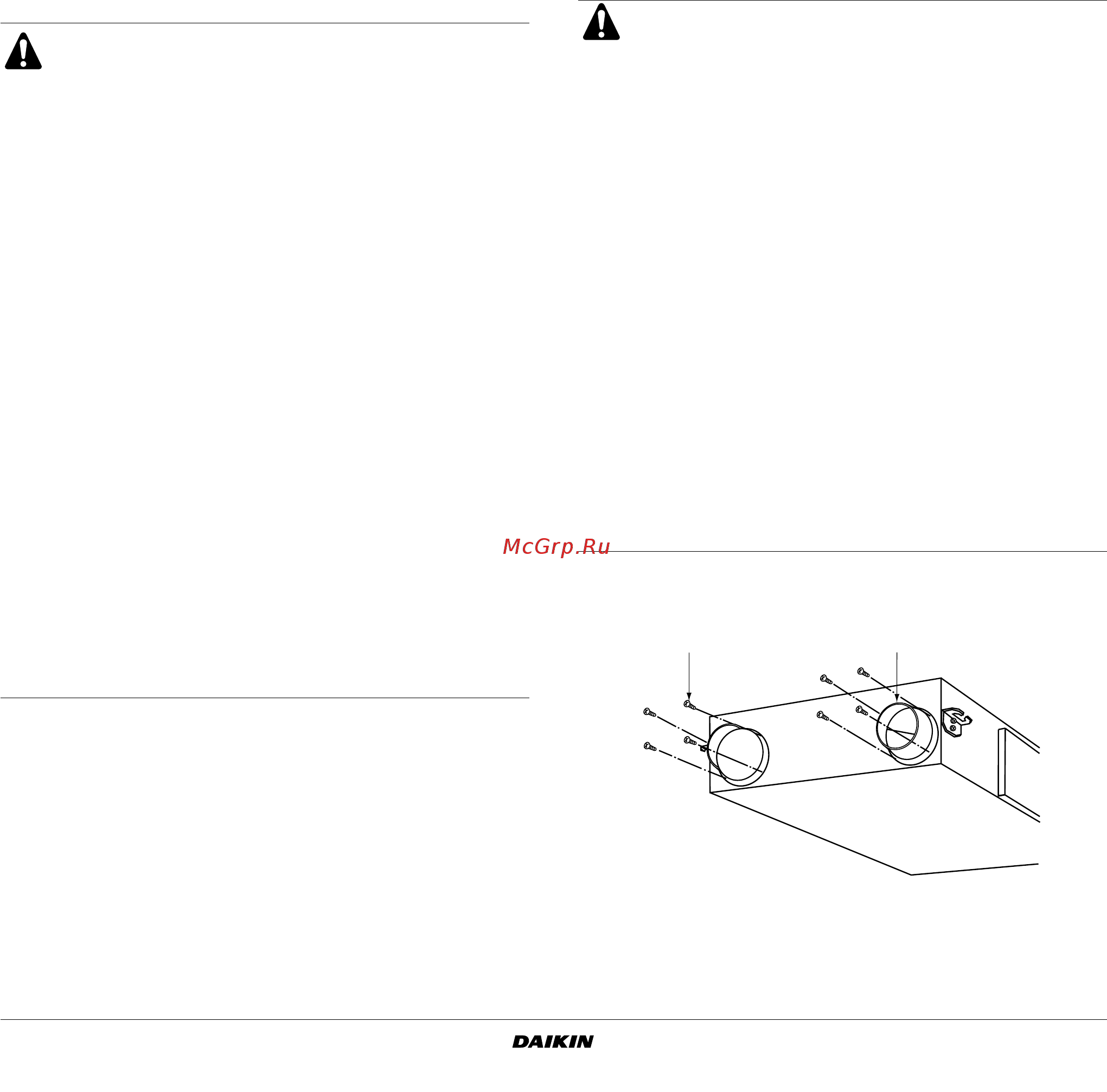

1 Винт (принадлежность)
2 Соединительный фланец трубопровода (принадлежность)
