Baxi LUNA-3 Comfort COMBI [21/45] Установка выносной панели управления

7109153.02  ru

   

17. УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ

5. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;

6. Закрыть корпус котла, завинтить два винта, которые его фиксируют (рис.11).

: выносная панель управления - прибор низкого напряжения, его нельзя подсоединять к электросети

напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 27 и 32.

 

• установите параметры «MODUL» и «AMBON» равными 0, как описано в параграфе 19.1;

• установите параметр F10 = 02, как описано в параграфе 20.

  

• откройте доступ к клеммам подключения электропитания (рис.10);

• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);

• включите электропитание котла.



Если не используется комнатный термостат, необходимо поставить перемычку на контакты 1-2 клеммной колодки 1

( рис. 10).

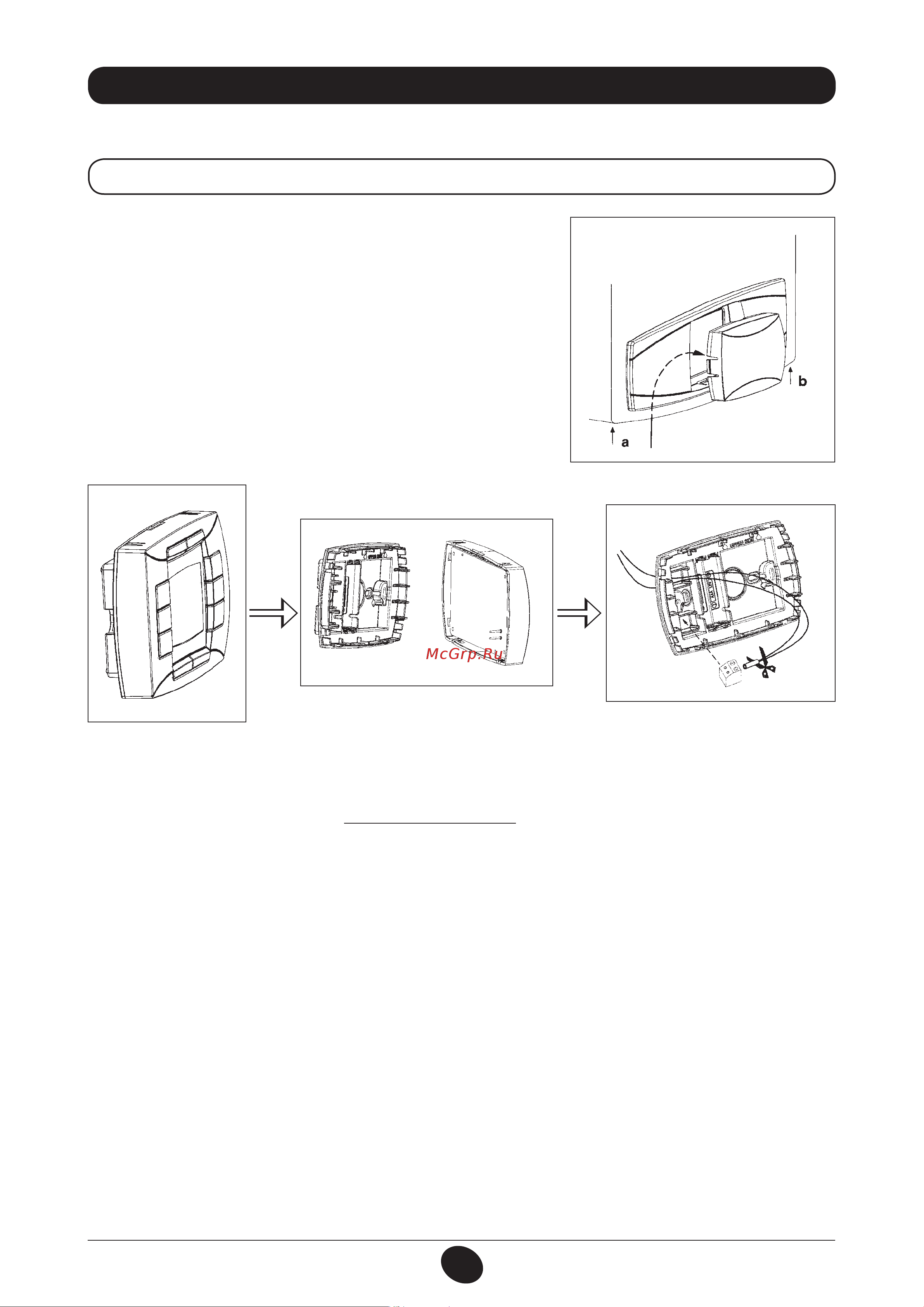

Для установки панели управления внутри приборного щитка передней панели

котла, необходимо действовать следующим образом:

1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;

2. Приподнять слегка корпус и рукой выдавить наружу крышку передней

панели (рис.11);

3. Через отверстие, предназначенное для панели управления, провести красный

провод, идущий от клеммной колодки 2 (расположена за корпусом);

4. Открыть корпус панели управления (безвинтовое крепление), обрезать и

подсоединить красный провод, как показано на рис.11.3.

0606_0502

.11

Выносная панель управления может быть установлена на передней панели котла или на стене.

17.1 УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА

0606_0503

0606_0504

.11.1

.11.2

.11.3

0609_1401
