46
7109153.02 ru
3.1

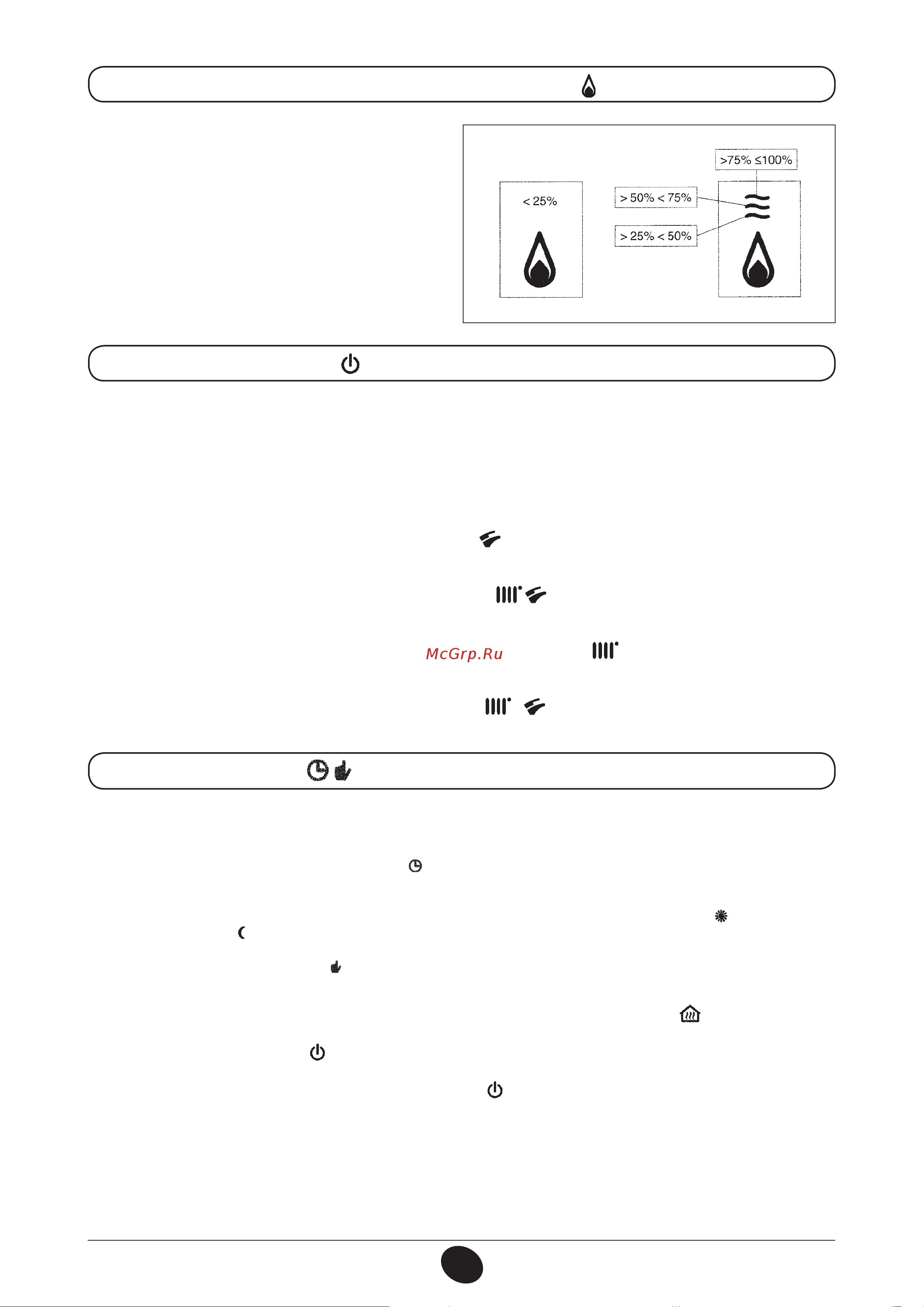

Во время работы котла в зависимости от степени модуляции
пламени на дисплее панели управления могут быть показаны
4 различных уровня мощности котла (см. рис.2)
0605_1802
.2
Нажимая эту кнопку, можно установить следующие режимы работы котла:
• ЛЕТО
• ЗИМА
• ТОЛЬКО ОТОПЛЕНИЕ
• ВЫКЛЮЧЕНО
При работе котла в режиме на дисплее появляется символ
Котел работает только на приготовление
горячей воды (функция «защита от замерзания» остается активна).
При работе котла в режиме на дисплее появляются символы
Котел работает как на отопление, так
и на приготовление горячей воды (функция «защита от замерзания» активна).
При работе котла в режиме на дисплее появляется символ
Котел работает только на
систему отопления (функция «защита от замерзания» активна).
При режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа
) ( )Котел не работает, остается активна
только функция «защита от замерзания.
3.2 (ЛЕТО – ЗИМА – ТОЛЬКО ОТОПЛЕНИЕ – ВЫКЛЮЧЕНО)
С помощью данной кнопки устанавливают один из режимов работы котла на систему отопления: АВТОМАТИЧЕСКИЙ
РЕЖИМ - РУЧНОЙ РЕЖИМ - ВЫКЛЮЧЕНО.
( )
Эта функция включает суточную программу работы котла на систему отопления. Температура воды на подаче в систему
отопления в течение дня зависит от установленной программы (комфортная температура в помещении “ ” или пониженная
комнатная температура “ ”). SДля установки суточной программы работы котла смотри параграф 3.6.
( )
Эта функция отключает суточную программу работы котла на систему отопления. Температура воды на подаче в систему
отопления зависит от значения температуры в помещении, установленного с помощью кнопок +/-
ВЫКЛЮЧЕНО (
)
При установке данного режима на дисплее появляется символ
и прекращается работа котла на систему отопления
(функция «защита от замерзания» остается активна).
3.3 (АВТОМАТИЧЕСКИЙ РЕЖИМ - РУЧНОЙ РЕЖИМ - ВЫКЛЮЧЕНО)
