63
7109153.02 ru
ФУНКЦИОНИРОВАНИЕ КНОПКИ
В данном случае кнопка не действует так, как было описано в параграфе 3.4 (функция ECONOMY-COMFORT).
Котел работает на систему отопления только когда идет одновременный запрос от комнатного термостата и установленной
почасовой программы работы котла.
Нажимая кнопку можно запустить работу котла на систему отопления при запросе только от комнатного термостата,
при отсутствии запроса установленной почасовой программы («взлом» в ручном режиме). В этом случае на дисплее панели
управления появляется мигающий символ Функционирование котла в ручном режиме прекращается при наступлении
следующего периода почасовой программы без запроса тепла на систему отопления
: по завершении установки выносной панели управления включите электропитание котла и проверьте работу панели
управления
Для установки выносной панели управления на стене необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;

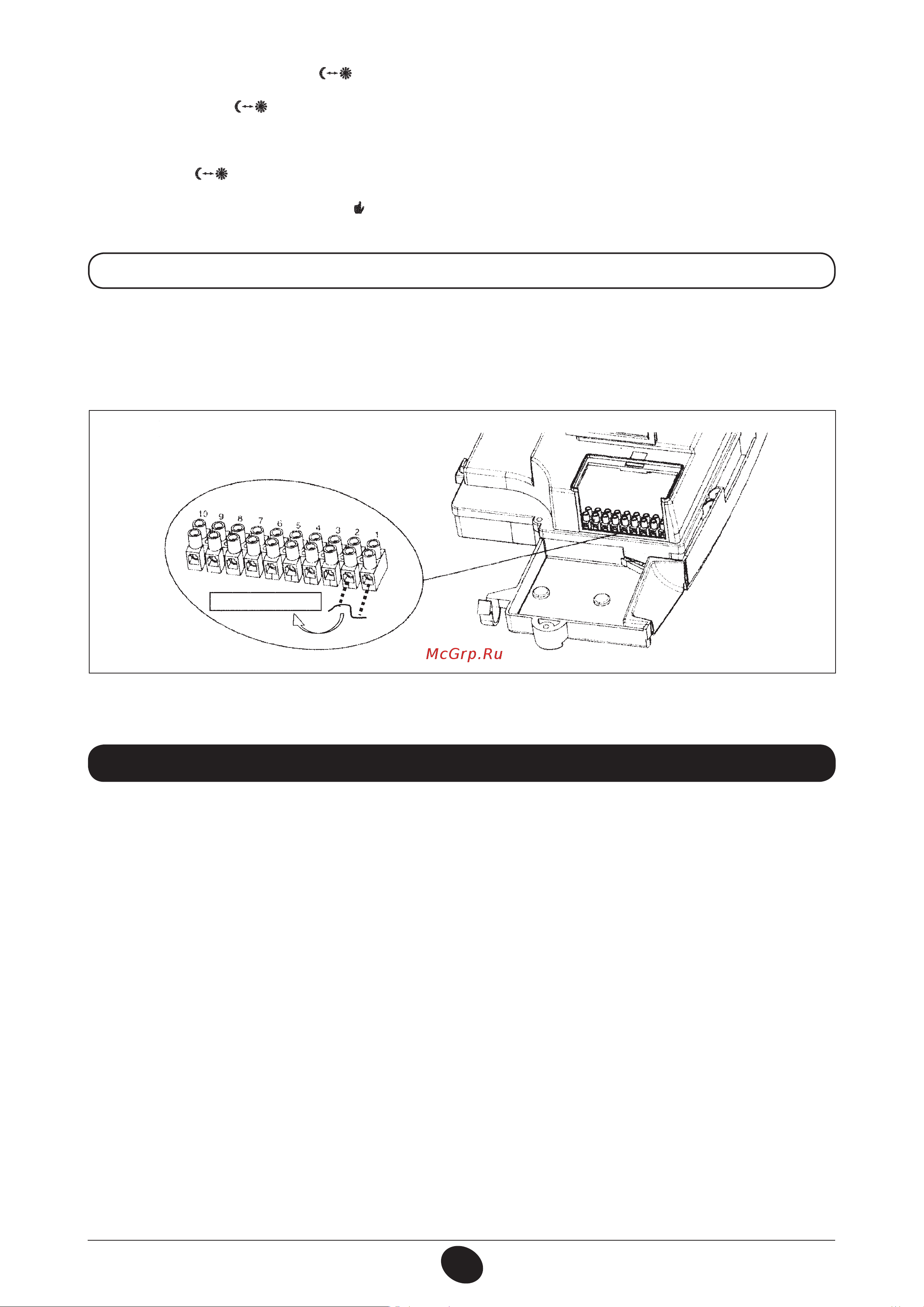

2. открыть доступ к клеммной колодке 2, как показано на рис.12;
3. отсоединить два красных провода от клемм 1-2 и подсоединить два провода, идущих от панели управления.
17.2 УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА СТЕНЕ
0609_1603
КЛЕММНАЯ КОЛОДКА М2
К ПАНЕЛИ УПРАВЛЕНИЯ
.12
Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами
обслуживающей организации.
Порядок настройки регулятора давления немного отличается при использовании разных газовых клапанов (Honeywel или
SIT: смотри рисунок 13).
Для перевода котла на другой тип газа необходимо выполнить следующие операции:
А) Замена форсунки горелки.
• Аккуратно вытащите горелку из котла.
• Замените форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с
использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для
нужного типа газа.
В) Изменение напряжения на модуляторе
• установив параметр F02 в зависимости от типа газа, как описано в параграфе 20.
