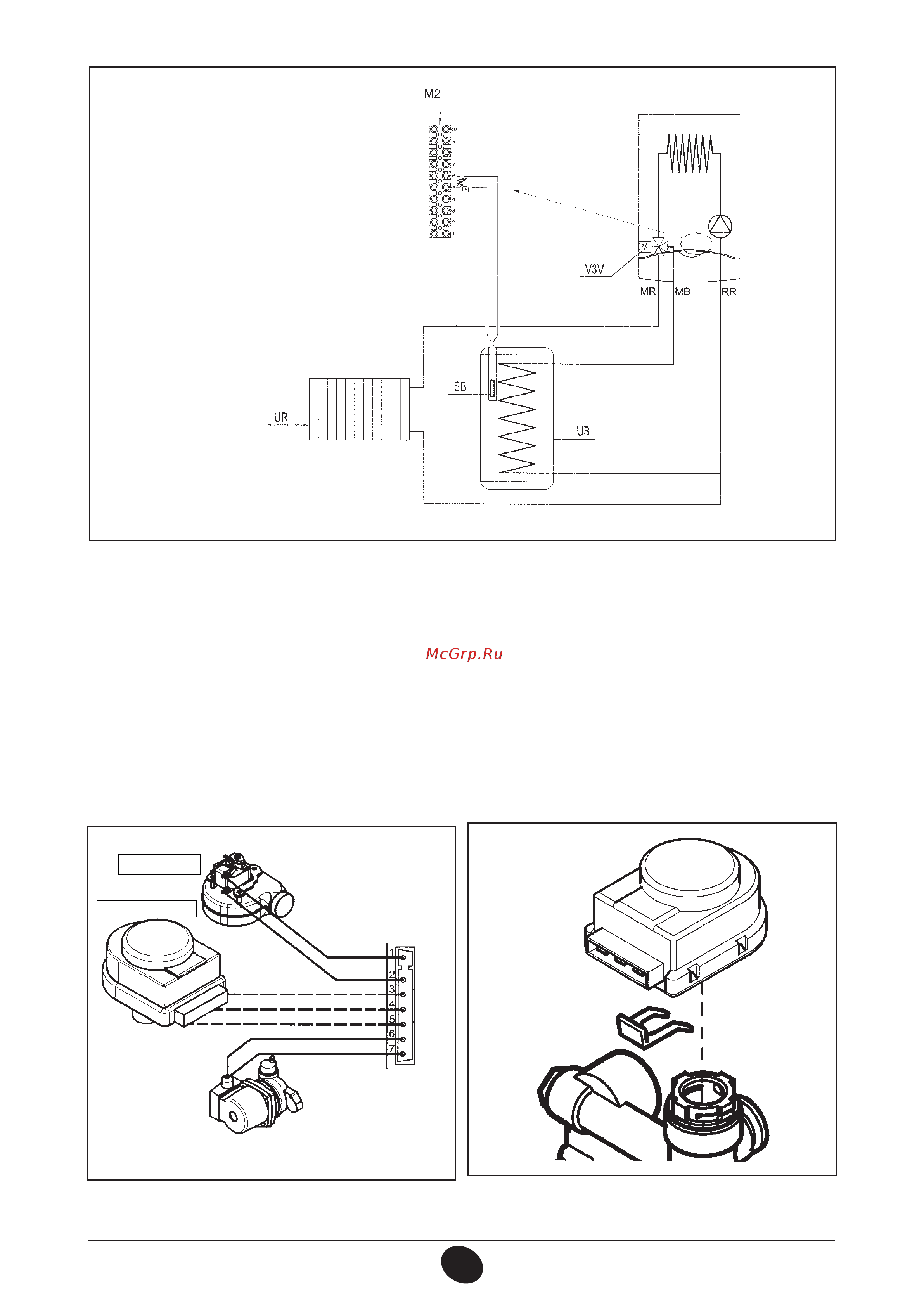

ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.240 i - 1.240 Fi - 1.310 Fi)
Мотор трехходового клапана и необходимая электропроводка поставляются отдельными комплектами.
Подсоедините мотор трехходового клапана как показано на рисунке.
Для подсоединения электропроводки действуйте следующим образом:
1) отвинтите 3 крепежных винта и снимите приборный щиток;
2) подсоедините провода мотора трехходового клапана (белый - красный - черный) как показано на рисунке;
: проверьте правильность крепления проводов к коннектору (соединительному разъему) CN1.
3) закрепите провод в кабеледержателе приборного щитка;
4) закройте приборный щиток и завинтите крепежные винты.
0512_1204
Вентилятор
Мотор трехходового клапана
PUMP
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
M
C
M
C
CN1
( 1.240 i - 1.240 Fi - 1.310 Fi)
0512_2005
: удалите заглушку на трехходовом клапане перед
подсоединением мотора.
Примечание: проверьте, чтобы параметр F03 = 5 (параграф 20)
. 17
UB – бойлер
UR – система центрального отопления
– мотор трехходового клапана (заказывается
отдельно)
M2 – клеммная колодка
SB – датчик приоритета для контура ГВС
MR – вход в систему отопления
MB – вход в систему ГВС
RR – возврат из систем отопления / ГВС
RB – съемный резистор
мотор
(трехходового клапана)
0702_1602
