10
ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ (РАБОЧАЯ ПАНЕЛЬ/СЕКЦИЯ ДИСПЛЕЯ)
30. Регулятор уровня сигнала наушников (LEVEL)
Настраивает уровень выходного сигнала в наушниках (пределы регулировки:
от до 0 дБ).
31. Гнездо для подключения наушников (PHONES)
32. Кнопки изменения темпа (
BEAT
)
(Увеличение темпа): Удваивает вычисленный BPM.
(Уменьшение темпа): Уменьшает вдвое вычисленный BPM.
(См. страницу 16.)
• Некоторые эффекты могут быть заданы для темпа «3/4».
33. Кнопка пуска/остановки MIDIкомпонента (MIDI START/STOP)
Используется для переключения режима MIDIкомпонента между пуском и ос
тановкой (см. страницу 19).
Если эта функция активизирована, то на дисплее в течение двух секунд появ
ляется сообщение [MIDI START (STOP)] [Пуск/остановка MIDIкомпонента].
MIDI SNAP SHOT:
Если кнопку MIDI START/STOP удерживать нажатой, то текущие параметры
посылаются на внешний MIDIкомпонент.
34. Кнопка автоматического измерения BPM (AUTO/TAP)
При каждом нажатии этой кнопки режим измерения BPM переключается меж
ду [AUTO] и [TAP].
AUTO:
Светится индикатор [AUTO], при этом BPM вычисляется автоматически.
TAP:
Светится индикатор [TAP], при этом BPM вычисляется вручную с помощью
постукивания по кнопке TAP.
35. Кнопка TAP
BPM вычисляется из темпа, с которым постукивается кнопка TAP. Если кнопку
TAP нажать в режиме AUTO, то режим автоматически переключается в TAP
(ручной ввод темпа).
36. Переключатель эффектов (DELAY, ECHO, REV DLY
(REVERSE DELAY), PAN, TRANS, FILTER, FLANGER, PHAS
ER, REVERB, ROBOT (ROBOT VOCODER), CHORUS, ROLL,
REV ROLL (REVERSE ROLL), SND/RTN (SEND/RETURN))
Используется для выбора типа эффекта (см. страницу 14).
При использовании внешнего эффектора, подключенного к разъемам SEND и
RETURN, переключатель устанавливайте в положение [SND/RTN].
37. Выбор канала, на который действует эффект (1, 2, 3,
4, MIC, CF.A, CF.B, MASTER)
Этот переключатель используется для выбора канала, на который будет дейст
вовать эффект (см. страницу 16). Если выбран канал [MIC], то эффекты дей
ствуют на сигналы обоих микрофонов (1 и 2).
38. Регулятор параметра эффекта 1 [TIME (PARAMETER 1)]
Регулирует временной параметр для выбранного эффекта (см. страницы 16 и 18).
• Если регулятор TIME вращать при нажатой кнопке TAP, то BPM можно ус
тановить вручную.
• Если регулятор TIME вращать при нажатых кнопках TAP и AUTO/TAP, то
BPM можно устанавливать с точность 0,1.
39.Регулятор параметра эффекта 2 [LEVEL/DEPTH (PARA
METER 2)]
Регулирует количественные параметры выбранного эффекта (см. страницы 16
и 18).
40.Кнопка/индикатор включения/выключения эффекта
(ON/OFF)
Включает/выключает выбранный эффект (см. страницу 16). При первом вклю
чении питания эффекты по умолчанию выключены (OFF), и кнопка светится по
стоянно. При включении эффекта (ON) кнопка начинает мигать.
41.
Кнопки/индикаторы выбора эффекта окрашивания
звука (HARMONIC [Гармонизация], SWEEP [Колеба
ние], FILTER [Фильтр], CRUSH [Дробление])
Используются для выбора и включения/выключения эффектов окрашивания
звука (см. страницу 17). Кнопка выбранной функции будет мигать, и эффект
будет воздействовать на каналы 1 – 4. Если нажать мигающую кнопку, то она
будет гореть постоянно, а эффект выключится. При первом включении пита
ния все эффекты по умолчанию выключены (все индикаторы горят постоянно).
42. Индикаторы эффекта Harmonic
Если включен эффект [HARMONIC (Гармонизация)], то эти индикаторы све
тятся, а цвет индикатора зависит от состояния эффекта (см. страницу 17).
43. Регулятор эффекта окрашенного звука (COLOR)
Используется для настройки количественных параметров эффекта, выбранного
соответствующими кнопками (см. страницы 17 и 18).
44. Дисплей
Подробности см. на страницах 10 и 11.

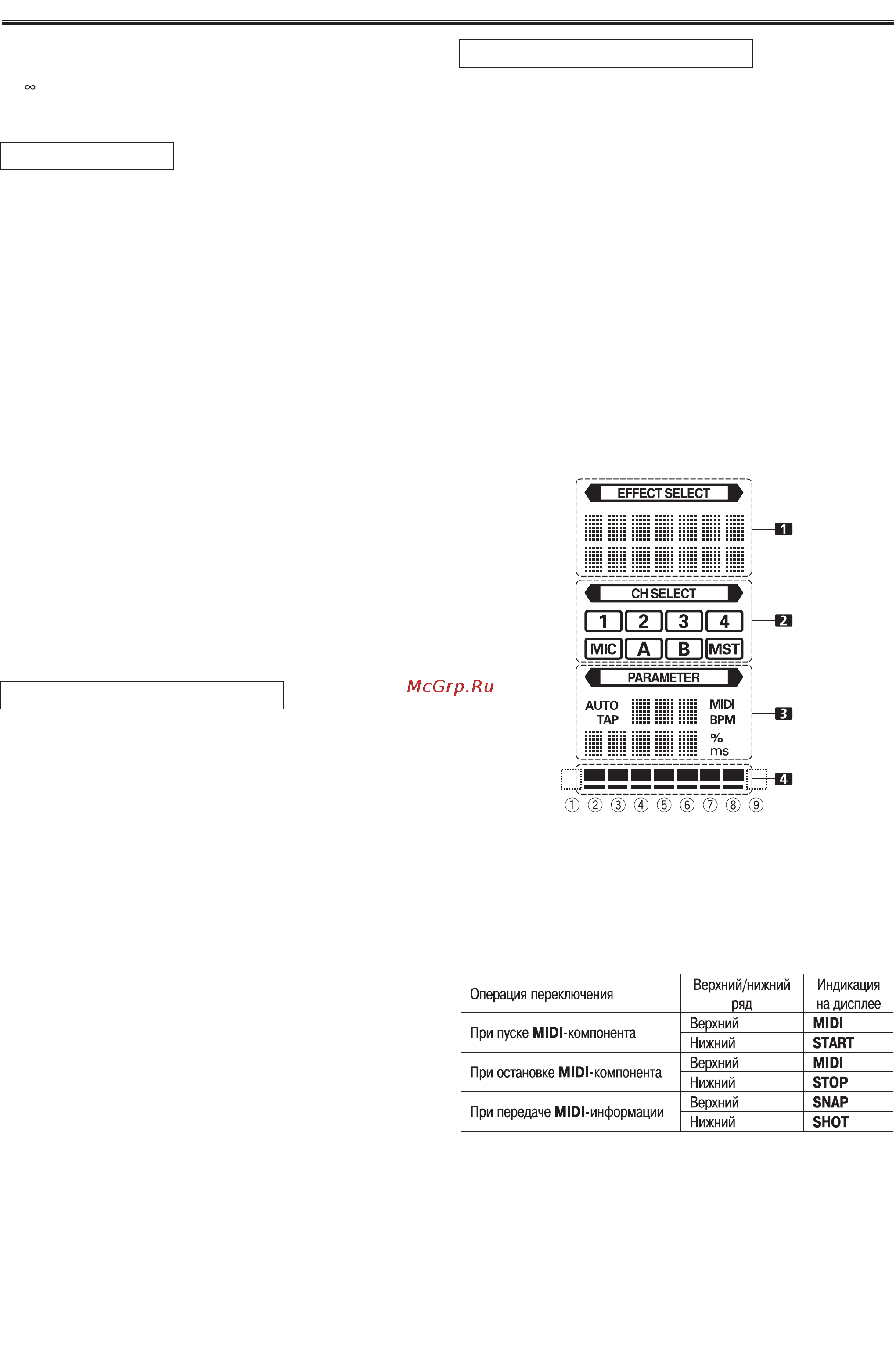

СЕКЦИЯ ДИСПЛЕЯ
Секция счетчика BPM
Секция ритмэффектов (Beat effect)
Секция эффектов окрашивания звука
1. Секция дисплея эффектов
Индикатор <EFFECT SELECT> [Выбор эффекта] светится постоянно, а бук
венноцифровой дисплей (семь символов в двух строках) отображает название
эффекта, как показано ниже. Кроме того, когда выполняется одна из операций
смены эффекта, как показано в таблице, то в течение двух секунд показывают
ся соответствующие символы, после чего дисплей возвращается к обычному
отображению названия эффекта.
