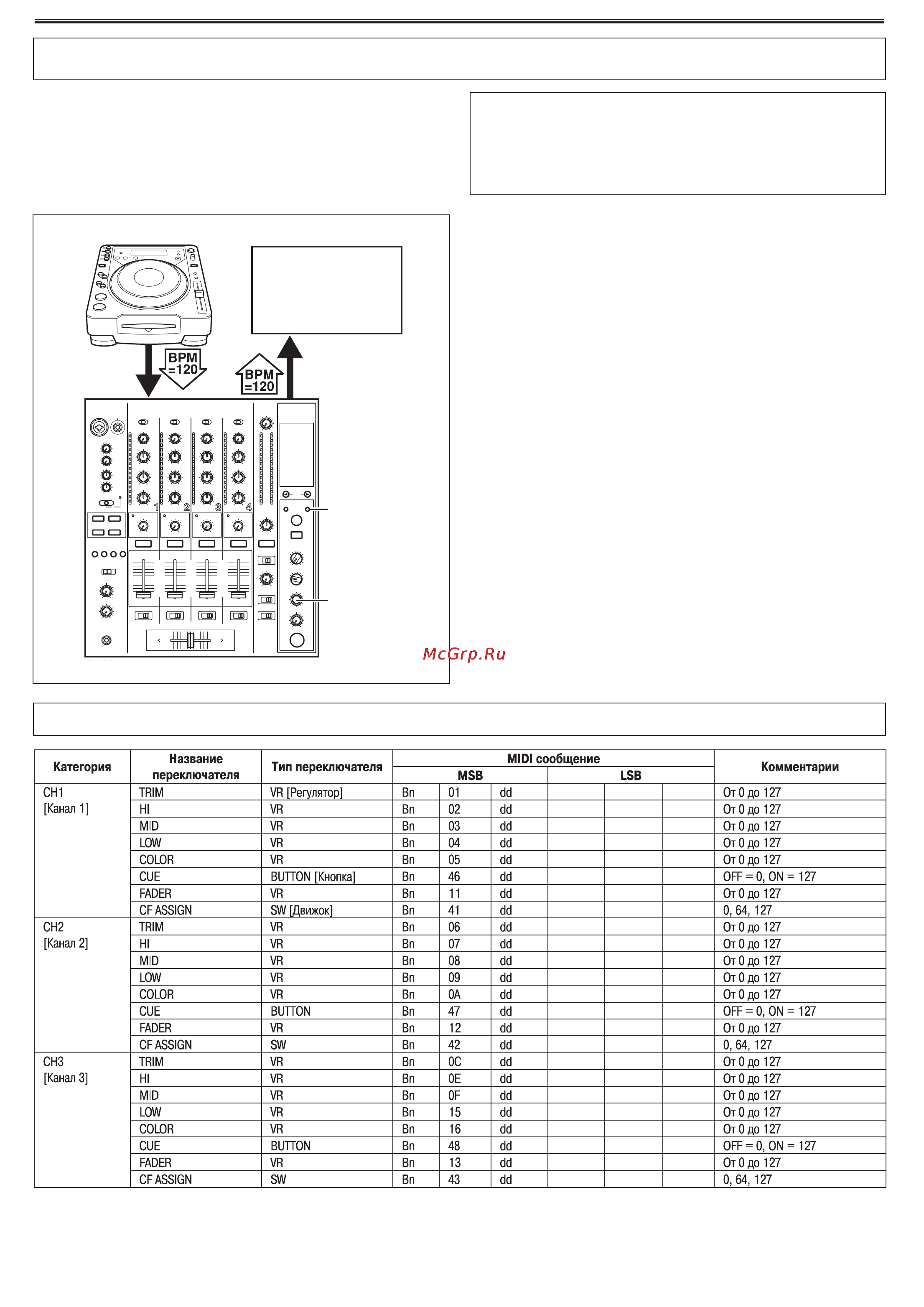

НАСТРОЙКА MIDIИНТЕРФЕЙСА
НАСТРОЙКА MIDIИНТЕРФЕЙСА
Слово MIDI является акронимом выражения «Musical Instrument Digital Interface»
[Цифровой интерфейс музыкальных инструментов] и относится к протоколу обме
на данными между электронными инструментами и компьютером.
Для соединения между собой компонентов, имеющих разъемы MIDI, и способных
передавать и получать данные используется MIDIкабель.
Пульт DJM800 использует протокол MIDI для передачи и приема данных, относя
щихся к операции компонента и BPM (тактовая частота).
DJ CDплеер
Выход
Вход
Вход
MIDI выход
MIDI START
/STOP
[Пуск/стоп MIDI]
TIME
[Время]
Аудио
MIDI секвенсор
Пульт DJM800
СИНХРОНИЗАЦИЯ АУДИОСИГНАЛОВ С ВНЕШ
НИМ СЕКВЕНСОРОМ И ИСПОЛЬЗОВАНИЕ ИН
ФОРМАЦИИ С ПУЛЬТА DJM800 ДЛЯ УПРАВЛЕ
НИЯ ВНЕШНИМ СЕКВЕНСОРОМ
1.Используя имеющийся в продаже MIDIкабель, соедините
разъем MIDI OUT пульта DJM800 с входом MIDI IN секвенсора.
• Установите режим синхронизации MIDIсеквенсора в положение «Slave» [Уп
равление от внешнего устройства].
• MIDIсеквенсоры, не поддерживающие тактовую синхронизацию MIDI, син
хронизовать невозможно.
• Синхронизация будет невозможна, если нельзя получить стабильное измере
ние BPM трека.
• Значения BPM, установленные с помощью режима TAP, также можно исполь
зовать для вывода сигналов синхронизации.
2.Нажмите кнопку MIDI START/STOP.
• Диапазон синхронизации MIDIустройств составляет 40 – 250 BPM.
Примечание:
• Для некоторых треков точное измерение BPM невозможно.
[Настройка MIDIканала]
Настройки канала MIDI (1 – 16) можно задать и сохранить в памяти.
1.Удерживая нажатой кнопкой MIDI START/STOP, включите пита
ние (ON).
• На дисплее появится сообщение [MIDI CH SETTING] [Настройка канала
MIDI], и устройство войдет в режим настройки MIDI.
2.Вращая регулятор TIME, выберите канал MIDI.
3.Нажмите кнопку MIDI START/STOP.
• Выбранный MIDIканал будет записан.
4.Выключите питание (OFF).
MIDIСООБЩЕНИЯ
