ПОДКЛЮЧЕНИЕ ПУЛЬТА (ПОДКЛЮЧЕНИЕ ВХОДОВ)
При выполнении любых подключений обязательно отключайте питание выключателем и вынимайте сетевую вилку пульта из розетки.

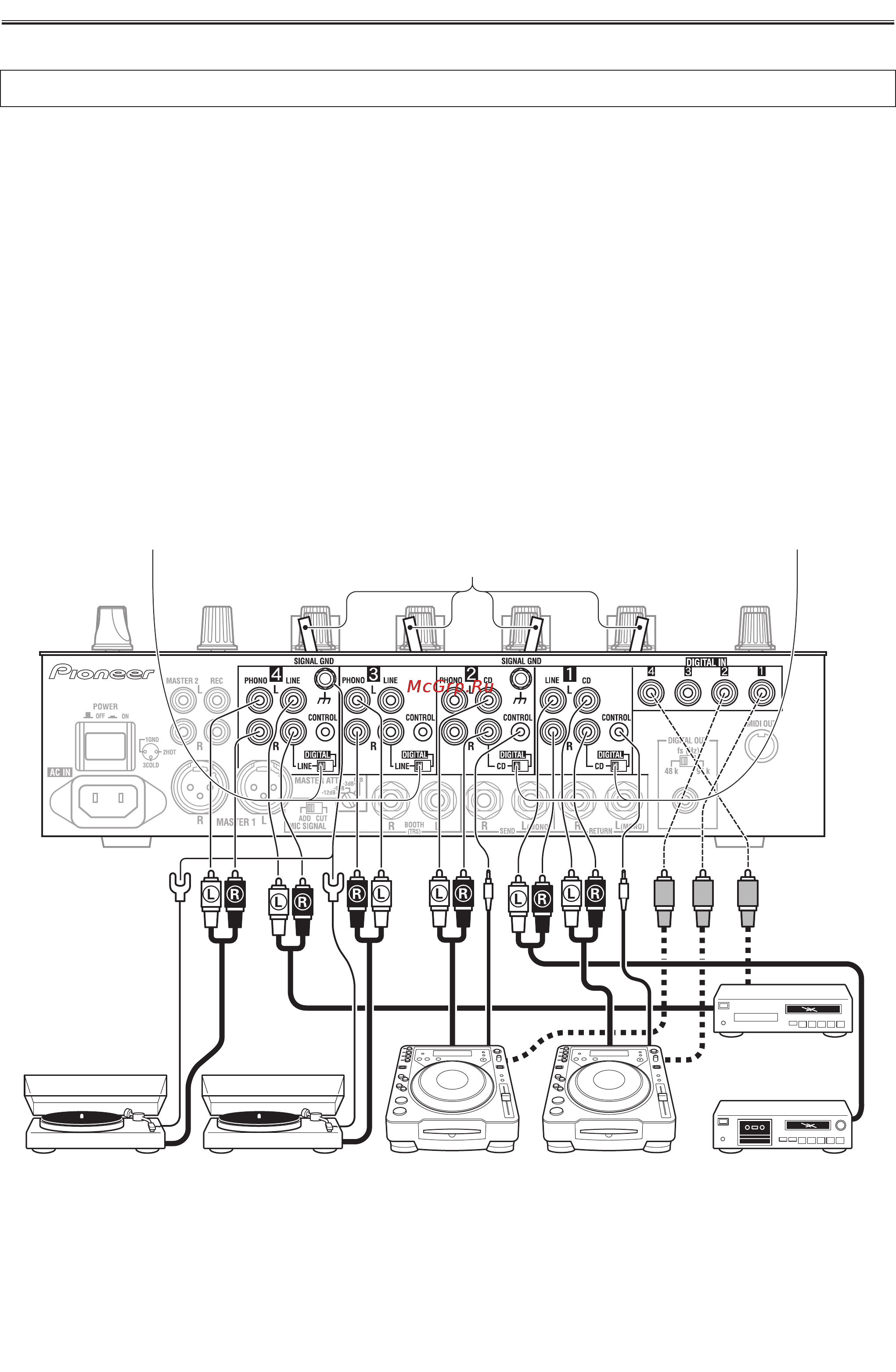

ПОДКЛЮЧЕНИЕ ВХОДОВ
DJ CDплееры Pioneer
Подключите аудио выходы DJ CDплеера к одному из CD входов каналов 1 или 2
или к входу LINE канала 3 или 4; соедините также управляющий кабель от плеера с
разъемом CONTROL соответствующего канала.
Установите переключатель DIGITAL/CD подключенного канала или переключатель
DIGITAL/LINE в положение [CD] или [LINE], а переключатель входов в положение
[CD/DIGITAL] или [LINE/DIGITAL].
Производя цифровые подключения, соедините цифровой коаксиальный выход DJ
CDплеера с разъемом DIGITAL IN одного из каналов 1 – 4 пульта DJM800; затем
установите переключатель DIGITAL/CD соответствующего канала или переключа
тель DIGITAL/LINE в положение [DIGITAL], а переключатель входов в положение
[CD/DIGITAL] или [LINE/DIGITAL].
Проигрыватель виниловых пластинок
Для подключения проигрывателя виниловых пластинок, соедините кабель аудио вы
хода проигрывателя с входом PHONO одного из каналов 2 – 4. Установите пере
ключатель входов соответствующего канала в положение [PHONO].
Входы PHONO пульта DJM800 предназначены для подключения звукоснимателей
типа ММ (с подвижным магнитом).
Подключите заземляющий провод проигрывателя к одной из клемм SIGNAL GND
пульта DJM800.
• Обратите внимание, что для канала 1 входа PHONO нет.
Подключение других устройств, имеющих линейный выход
Чтобы использовать кассетную деку или другой CDплеер, соедините аудио выходы
компонента с одним из входов LINE каналов 3 – 4. Затем установите переключа
тель DIGITAL/LINE соответствующего канала в положение [LINE], а переключа
тель входов в положение [LINE/DIGITAL].
Либо подключите компонент к входу LINE канала 1, а затем установите переключа
тель входов канала 12 в положение [LINE].
Подключение других устройств, имеющих цифровой выход
Чтобы использовать CDплеер или другой компонент с цифровым выходом, соеди
ните цифровой коаксиальный выход компонента с одним из входов DIGITAL IN ка
нала 1 4; затем установите переключатель DIGITAL/CD или DIGITAL/LINE соот
ветствующего канала в положение [DIGITAL] и переключатель входов в положение
[CD/DIGITAL] или [LINE/DIGITAL].
Кассетная дека и т.п.
Проигрыватель вини
ловых пластинок
Проигрыватель вини
ловых пластинок
DJ CDплеер DJ CDплеер
Переключатель DIGITAL/LINE Переключатель DIGITAL/CD
Переключатель входов
CDплеер и т.п.
L [Левый канал]
R [Правый канал]
