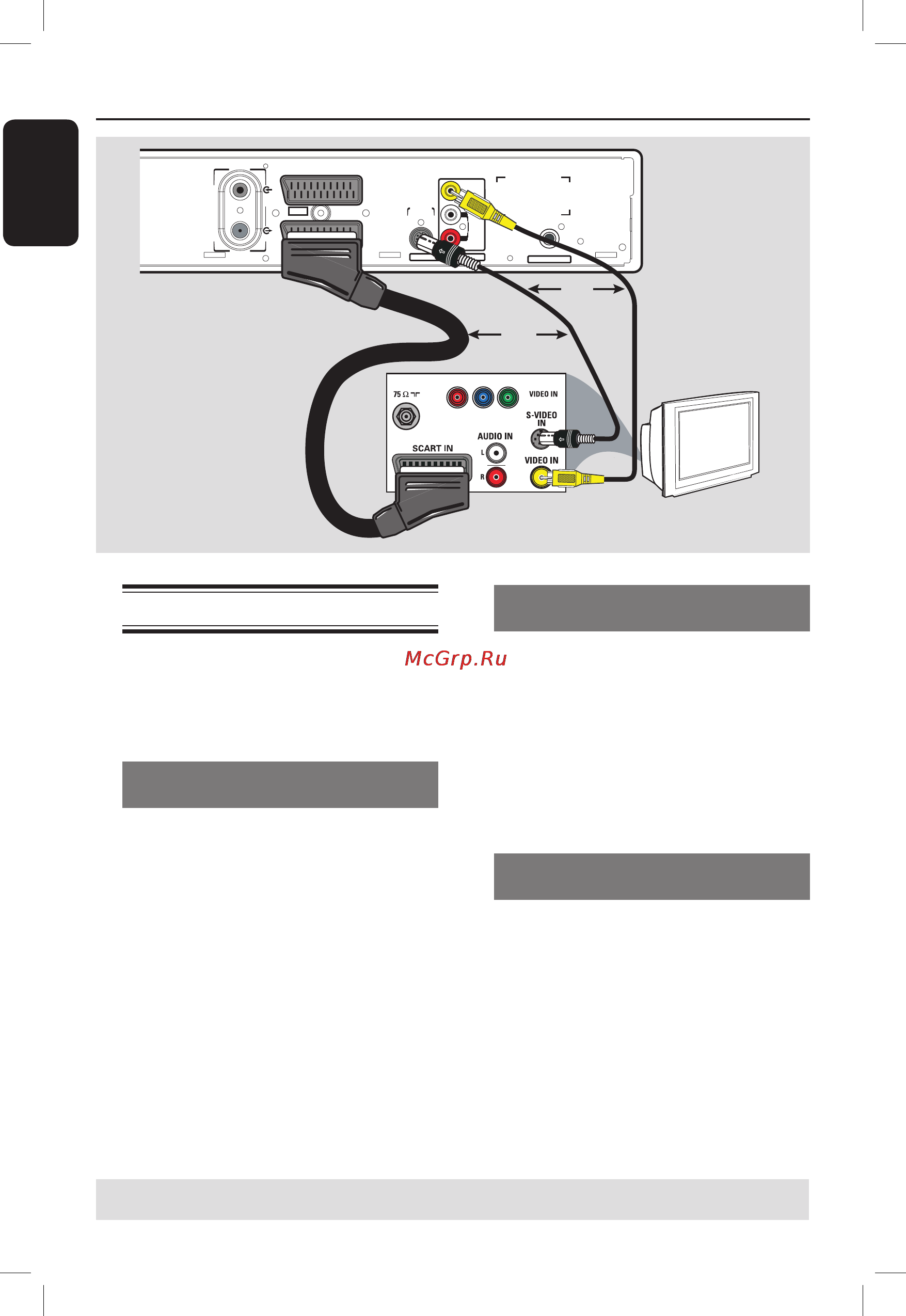

Шаг 1. Основные подключения (продолжение)
AN-
TENNA
TV
S-VIDEO
(Y/C)
VIDEO
(CVBS)
AUDIO
R
L
AUDIO / VIDEO OUT
COAXIAL
DIGITAL AUDIO OUT
TO TV - I/O
AUX - I/
O
EXT
1
EXT2
TV
ИЛИ
Вариант 2
Вариант 3
Вариант 1
Подключение видеокабеля
Это подключение обеспечивает просмотр
при воспроизведении на устройстве записи.
Для видеоподключения следует выбрать
один из описанных ниже вариантов.
Вариант 1. Использование
разъема Scart
С помощью кабеля Scart подключите
разъем EXT1 TO TV-I/O устройства
записи к соответствующему входу SCART
телевизора.
Полезные советы.
– Если на экране телевизора появляется
предложение выбрать разъем SCART,
выберите в качестве источника VCR.
– Разъем EXT2 AUX-I/O предназначен только
для дополнительных устройств.
Вариант 2. Использование
разъема S-Video
С помощью кабеля S-video (в комплект не
входит) подключите разъем S-VIDEO
(Y/C) устройства записи к входу S-Video
(или обозначенному как Y/C или S-VHS)
телевизора.
Для прослушивания звука необходимо
выполнить аудиосоединение. См.
следующий раздел “Подключение
аудиокабелей”.
Вариант 3. Использование
разъема Video (CVBS)
С помощью композитного видеокабеля
(желтый, в комплект не входит)
подключите разъем VIDEO (CVBS)
устройства записи к разъему видео (или
обозначенному как A/V In, Video In,
Composite или Baseband) телевизора.
Для прослушивания звука необходимо
выполнить аудиосоединение. См.
следующий раздел “Подключение
аудиокабелей”.
СОВЕТ: Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.
ИЛИ
