21
Регулировка минимального
уровня
Для того чтобы отрегулировать минимальный
уровень горелок, выполните следующие действия:
Зажгите конфорку.
Поверните регулятор в положение
минимальной подачи газа.
Снимите ручку регулятора.
Тонкой отверткой отрегулируйте положение
винта перепускного клапана (возможные
варианты расположения винтов перепускных
клапанов показаны на рис. 8). При
переоборудовании панели с природного газа
давлением 20 мбар на сжиженный нефтяной
газ (LPG) закрутите регулировочный винт до
упора. При переоборудовании панели со
сжиженного нефтяного газа (LPG) на
природный газ давлением 20 мбар открутите
винт обводного клапана примерно на 1/2
оборота. При переоборудовании панели с
природного газа давлением 20 мбар на
природный газ давлением 13 мбар открутите
обводного клапана примерно на 1/4 оборота.
При переоборудовании панели со сжиженного
нефтяного газа (LPG) на природный газ
давлением 13 мбар открутите винт обводного
клапана примерно на 3/4 оборота.
Убедитесь в том, что пламя не гаснет при
быстром повороте регулятора из положения
максимального расхода газа в положение
минимального расхода.
Эту процедуру легко выполнить даже когда
варочная поверхность встроена в столешницу.
!

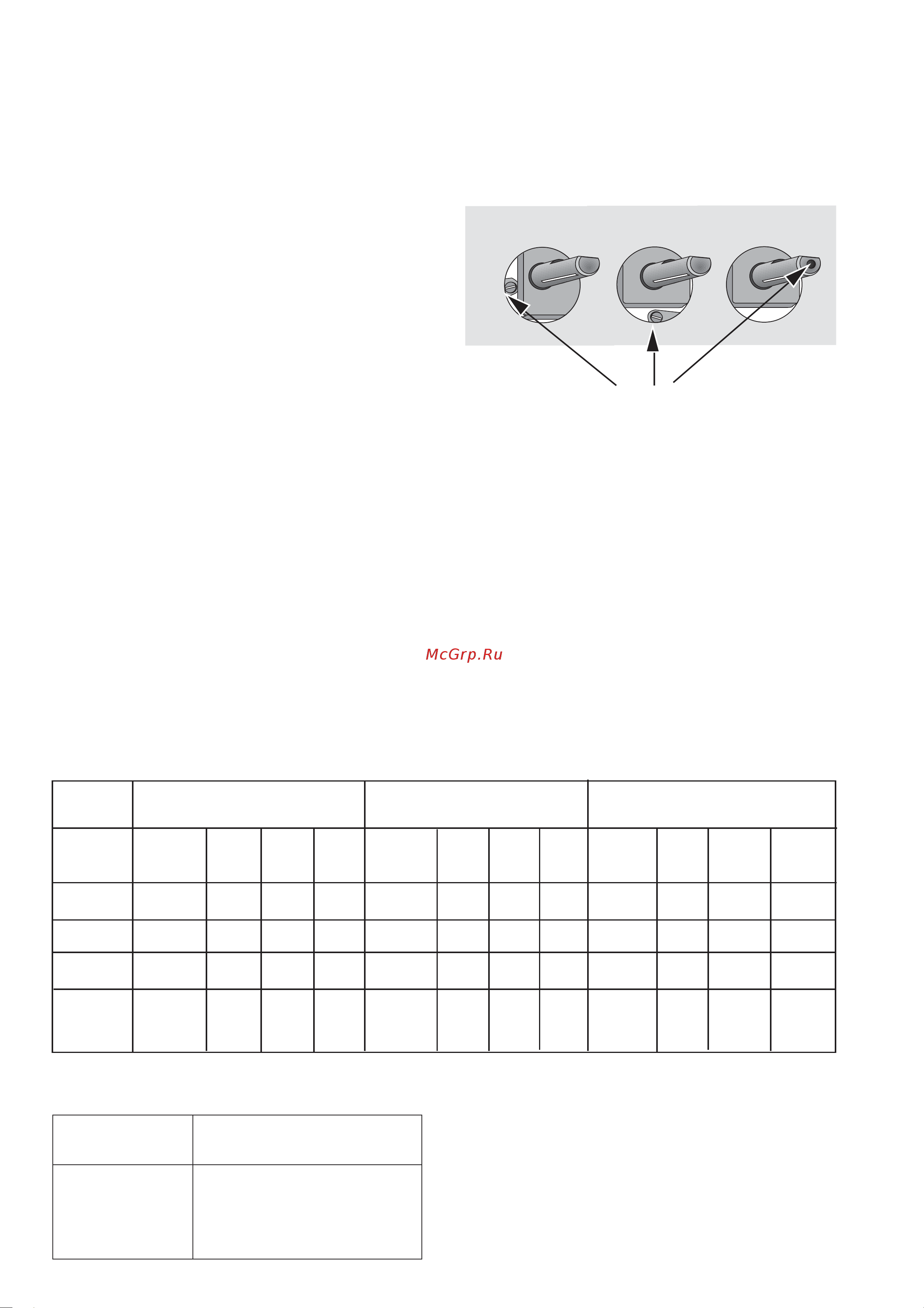

Винты обводных клапанов
Рис. 8
Конфорка Диаметр клапана в 1/100 мм
Маленькая 28
Средняя 32
Большая 40
Сверхбыстрая 56
Таблица: диаметры обводных клапанов
Прирoдный
газ 13 мбар
Сжиженный газ 28>30/37 мбар
Большая 108 0,210 2,13 0,52 113 0,267 2,8 0,65 86 202 2,8 0,65
Средняя 105 0,186 1,72 0,42 96 0,190 2,0 0,45 71 144 2,0 0,45
Маленькая 80 0,085 0,9 0,30 70 0,095 1,0 0,33 50 72 1,0 0,33
Конфорка
Форсунки
1/100 мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Форсунки
1/100
мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Природный
газ 20 мбар
Форсунки
1/100
мм
м
3
/час
Норм.
мощн.
кВт
Мин.
мощн.
кВт
Таблица: форсунки
Сверх>
быстрая 147 0,318 3,00 1,20 146 0,381 4,0 1,20 98 288 4,0 1,20
