22
Встраивание

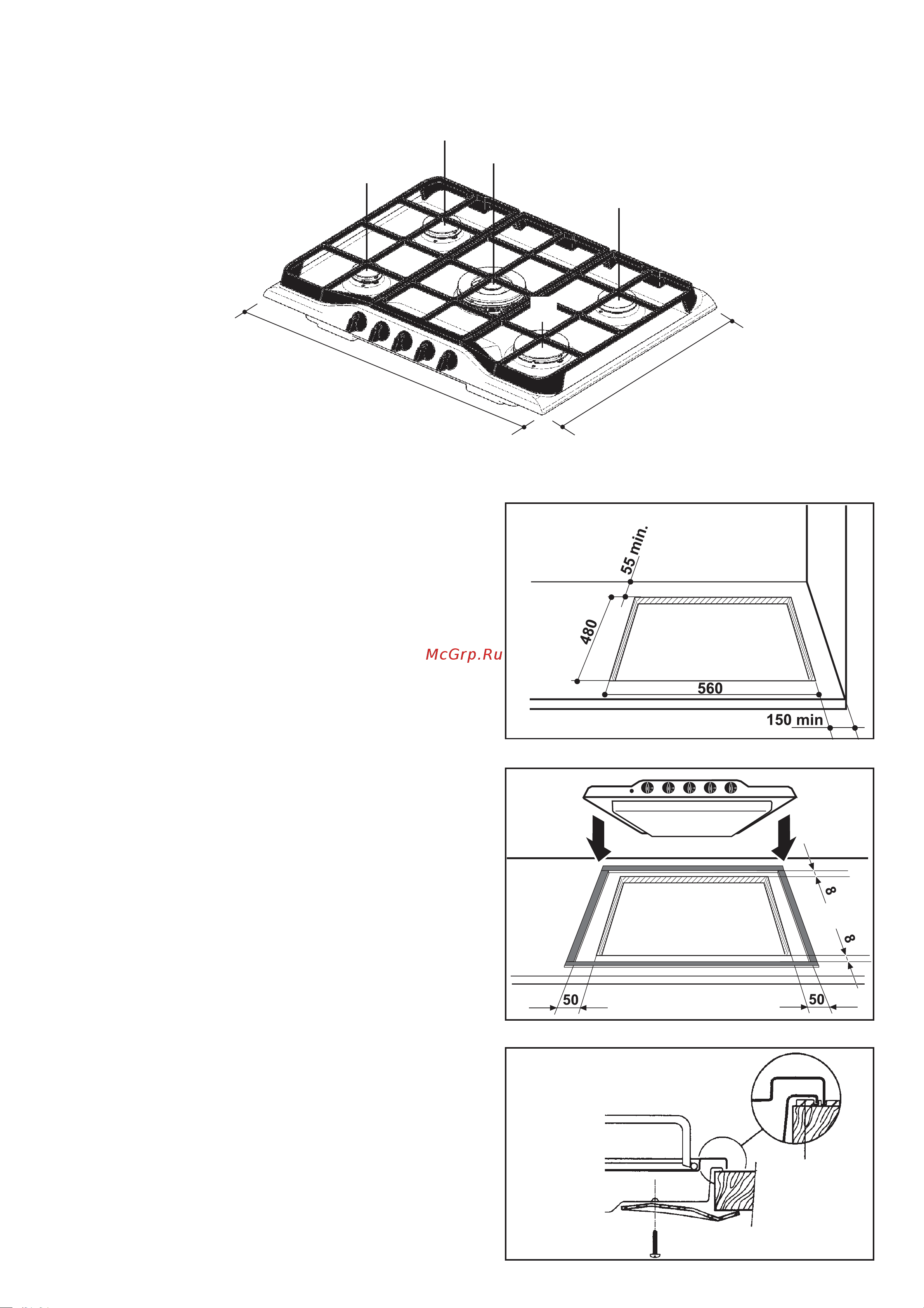

Размеры прямоугольной ниши для встраивания
варочной поверхности
Установка и сборка
Варочную поверхность можно установить в
кухонный шкаф, имеющий нишу для встраивания
с размерами, указанными на рис. 10.
Край выреза должен находится на расстоянии, как
минимум, 55 мм от задней стенки.
Если у шкафа есть боковые стенки или рядом с
варочной поверхностью располагается боковая
стенка кухонной мебели, то края ниши должны
быть расположены на расстоянии, как минимум,
150 мм, как показано на рис. 10.
Встраивание варочной поверхности
осуществляется следующим образом:
• Расположите уплотнители, которые входят в
комплект к варочной поверхности, по краям
ниши: наклейте точно по переднему и заднему
краю и на расстоянии 50 мм от боковых сторон,
как показано на рис. 11. Имейте в виду, что
уплотнитель должен быть наклеен встык, а не
внахлест.
• Установите варочную поверхность в нишу строго
по центру.
• Зафиксируйте варочную поверхность винтами
(рис. 12). При ввинчивании винтов уплотнитель
может выступить за край, эти излишки
уплотнителя легко удаляются.
Края варочной поверхности образуют двойное
уплотнение, гарантирующее полную защиту от
просачивания жидкости под поверхность.
А = дополнительная горелка
R = быстрая горелка
SR = средняя горелка
UR = Сверхбыстрая горелка (тройной
рассекатель)
Варочные поверхности такого типа можно
установить во встроенный кухонный шкаф глубиной
550>600 мм. Размеры варочных поверхностей
указаны на рис. 9.
510
680
R
SR
SR
UR
A
Рис. 9
a
а) уплотнение
Рис. 10
Размеры даны в мм
Рис. 11
Рис. 12
