19
Электрическое подключение
Прибор рассчитан на работу от сети с
напряжением 230 В, 1 фаза, 50 Гц.
Подключение должно быть выполнено в
соответствии с действующими правилами и
нормами.
Перед подключением прибора к сети убедитесь в
том, что:
1.предохранитель и электросеть рассчитаны на
максимальную мощность подключения прибора
(см. табличку с техническими данными);
2.электрическая разводка имеет контакт
заземления, организованный в соответствии с
действующими правилами;
3.после окончания встраивания прибора в
кухонную мебель электрическая розетка или
двухполюсный прерыватель, используемые для
подключения прибора, будут легко доступны.
Прибор поставляется с кабелем питания. Кабель
питания следует оснастить вилкой,
выдерживающей указанную на табличке с
техническими данными нагрузку. При подключении
вилки к кабелю руководствуйтесь рекомендациями
рисунка 4. Вилку кабеля питания следует вставить
в соответствующую розетку.
При постоянном подключении прибора к
электросети для отключения прибора необходимо
установить двухполюсный прерыватель с
минимальным расстоянием между контактами 3
мм. Прерыватель должен соответствовать
подключенной нагрузке.
Кабель питания должен быть проложен так, чтобы
ни одна из его частей не была подвержена нагреву
выше 90°С.
Провод кабеля питания в коричневой оплетке
(подключенный в клеммной коробке к контакту с
обозначением “L”) всегда должен быть подключен
к фазе электросети.
Замена кабеля питания
Следует использовать только кабель типа
H05V2V2>F T90. Кабель должен быть рассчитан
на мощность подключения прибора и рабочую
температуру.

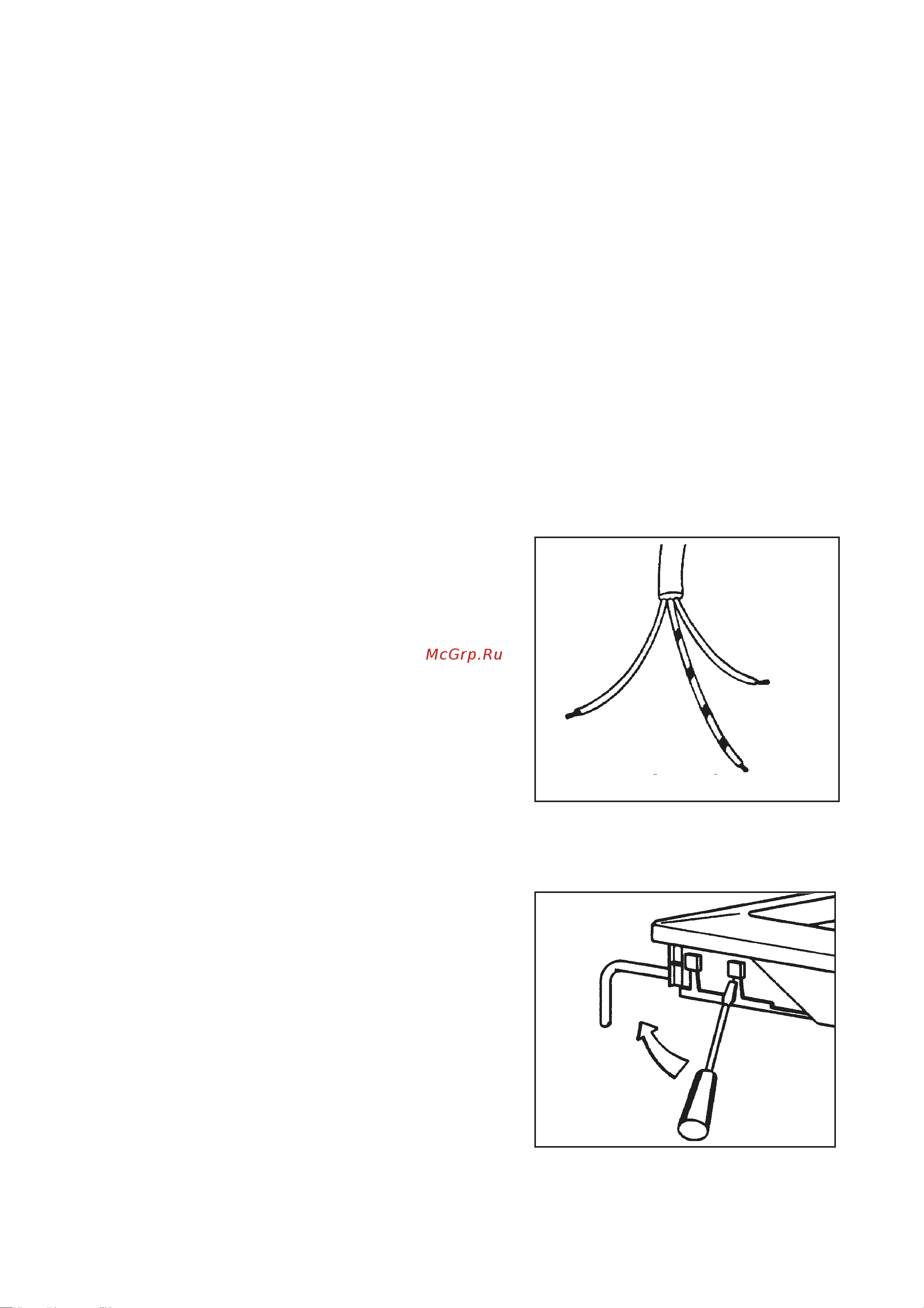

Провод заземления в желто>зеленой оплетке
должен быть примерно на 2 см длиннее других
проводов (рис. 5).
Для того, чтобы открыть клеммную колодку и
добраться до клемм, поступайте следующим
образом: вставьте кончик отвертки в видимую
выступающую часть клеммной колодки.
Слегка надавите и приподнимите ее (рис. 6).
ôàçà
çåìëÿ (æåëòî-çåëåíûé)
íåéòðàëü
Рис. 5
Рис. 6
