28 electrolux
Hořáky varné desky
Zapálení hořáku:
Hořák zapálíte otočením příslušného ovladače
směrem doleva do maximální polohy a stisknutím
ovladače k zapálení.
Po zapálení hořáku podržte ovladač stisknutý
ještě asi 5 vteřin. Tím se zahřeje “termočlánek”
(obr. 1 - písm. D) a bezpečnostní zařízení se
vypne; v opačném případě by se přerušil přívod
plynu. Nyní zkontrolujte, zda je plamen
pravidelný a seřiďte ho podle svých požadavků.
Jestliže nemůžete zapálit plamen ani po několika
pokusech, zkontrolujte, zda je “kryt” (obr. 1 - písm. A)
a “koruna hořáku” (obr. 1 - písm. B) ve správné poloze.
Chcete-li plamen zavřít, otočte ovladačem na
symbol .
V případě výpadku elektrického proudu se může hořák zapálit i bez
elektrického zařízení; v tomto případě přiložte plamen k hořáku, stiskněte
odpovídající ovladač a otočte jím doleva, až do maximální polohy.
Po zapnutí napájecí sítě, po instalaci nebo výpadku proudu je normální, že
se generátor jisker automaticky aktivuje.
Provoz
INSTALACE
Každá plynová instalace musí být provedena kvalifikovaným
pracovníkem v souladu s platnými pravidly a předpisy.
Důležité pokyny jsou uvedeny v druhé kapitole tohoto návodu.
Zajistěte prosím, aby byl spotřebič po instalaci v případě závady dobře
přístupný pro servisního technika.
Výrobce odmítá odpovědnost v případě, že nebyl dodržen jakýkoli
bezpečnostní pokyn uvedený v tomto návodu nebo platný předpis.
PRVNÍ INSTALACE VARNÉ DESKY
Po instalaci varné desky je nutné odstranit všechny ochranné materiály z výroby.
Význam symbolů:
= žádný přívod plynu
= maximální přívod plynu
= minimální přívod plynu

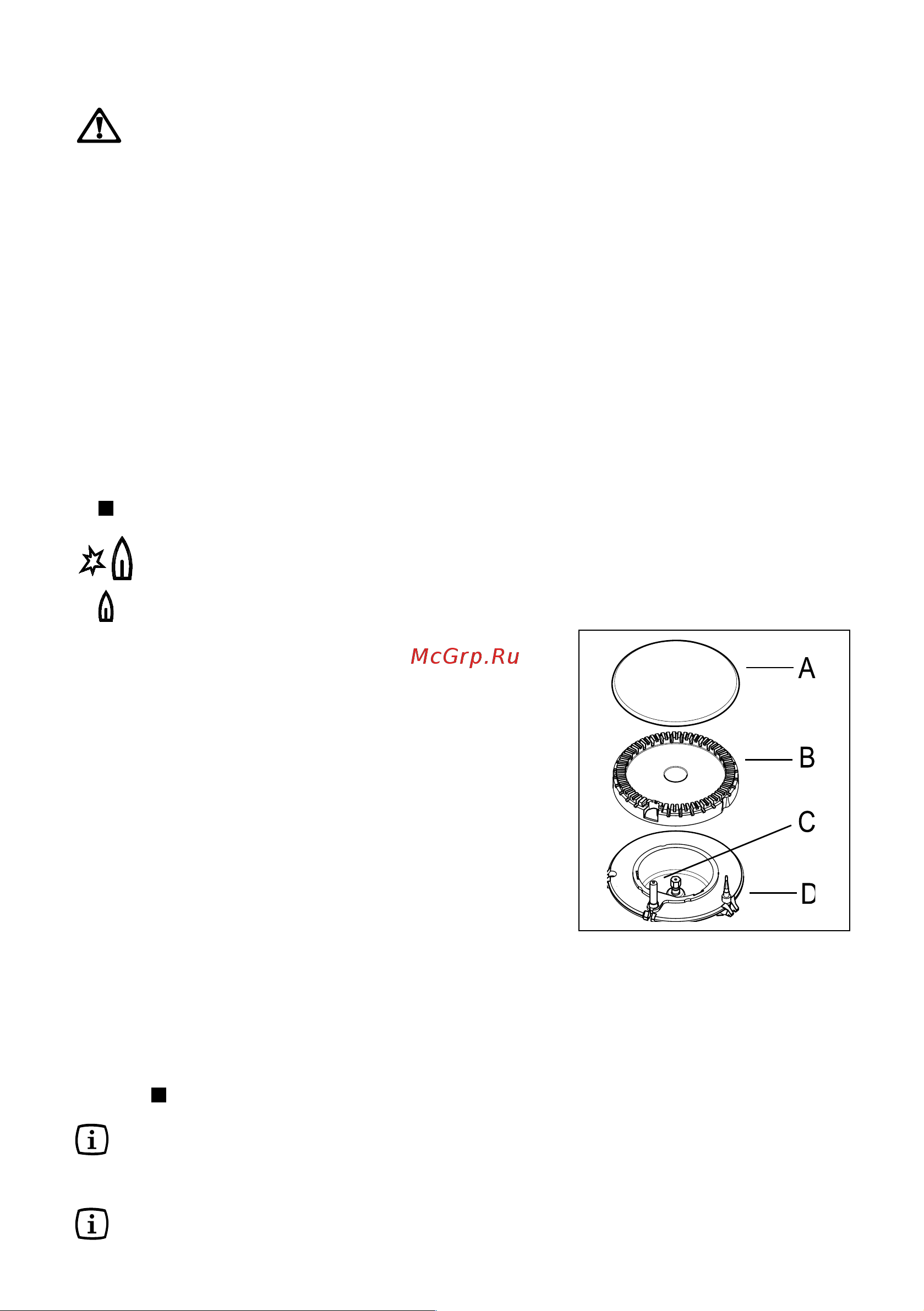

Obr. 1
A - Kryt hořáku
B - Koruna hořáku
C - Zapalovací
elektroda
D - Termočlánek
