electrolux 59
Inštalácia

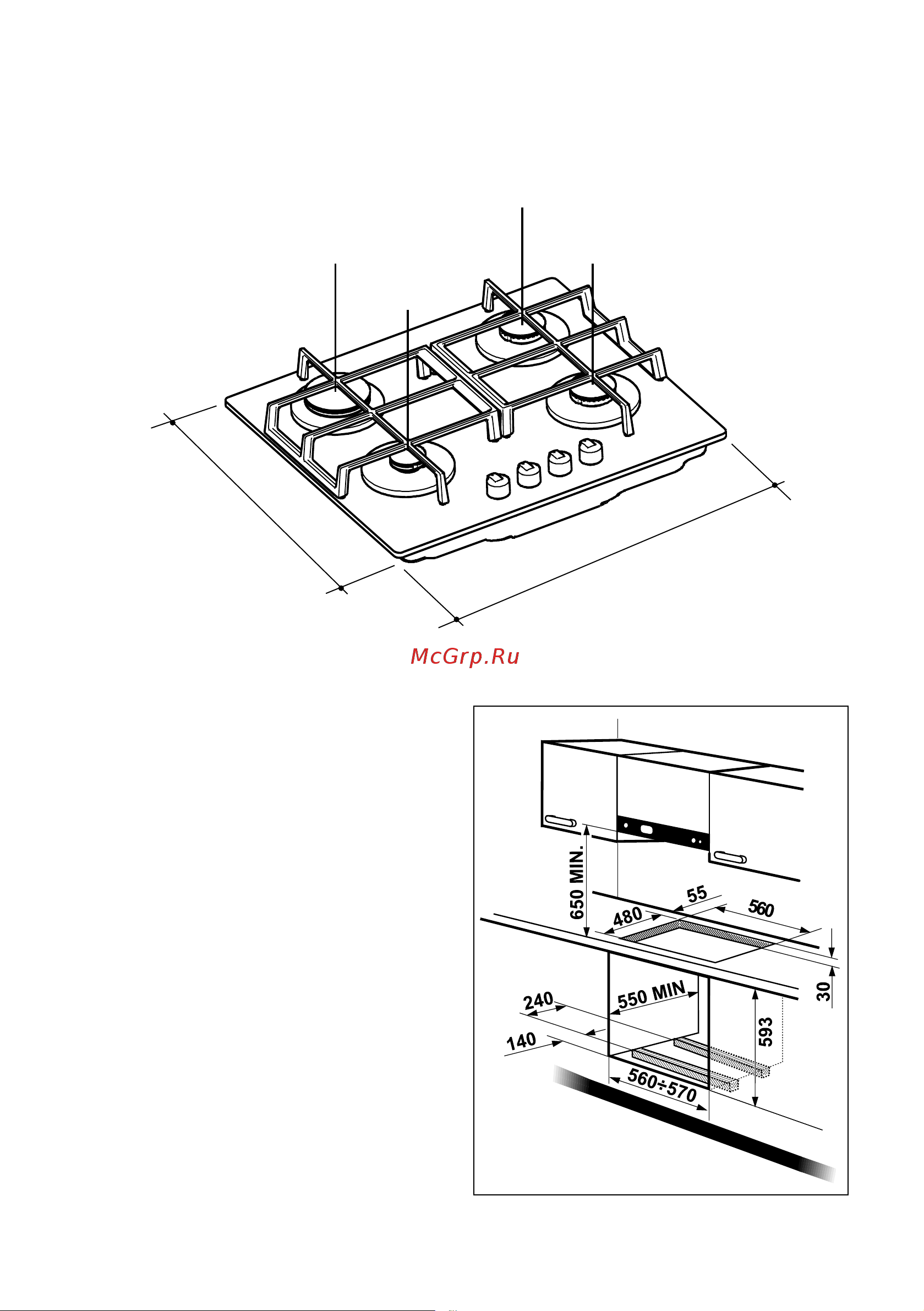

A = Pomocný horák
SR = Stredne rýchly horák
R = Rýchly horák
Rozmery sa uvádzajú v
milimetroch
Obr. 8
Varnú dosku možno vložiť do dielca
kuchynského nábytku s hĺbkou od
550 mm do 600 mm. Rozmery varných
panelov sú zobrazené na obr. 8.
Okraj výrezu musí byť vo vzdialenosti
minimálne 55 mm od zadnej steny.
Ak sú v blízkosti varného panelu
steny alebo bočné steny nábytku,
okraje výrezu musia byť od nich
vzdialené najmenej 450 mm.
Závesné dielce nábytku alebo
odsávacie digestory musia byť vo
vzdialenosti najmenej 650 mm od
varného panelu.
R
SR
SR
A
590
520
Obr. 9
