60 electrolux

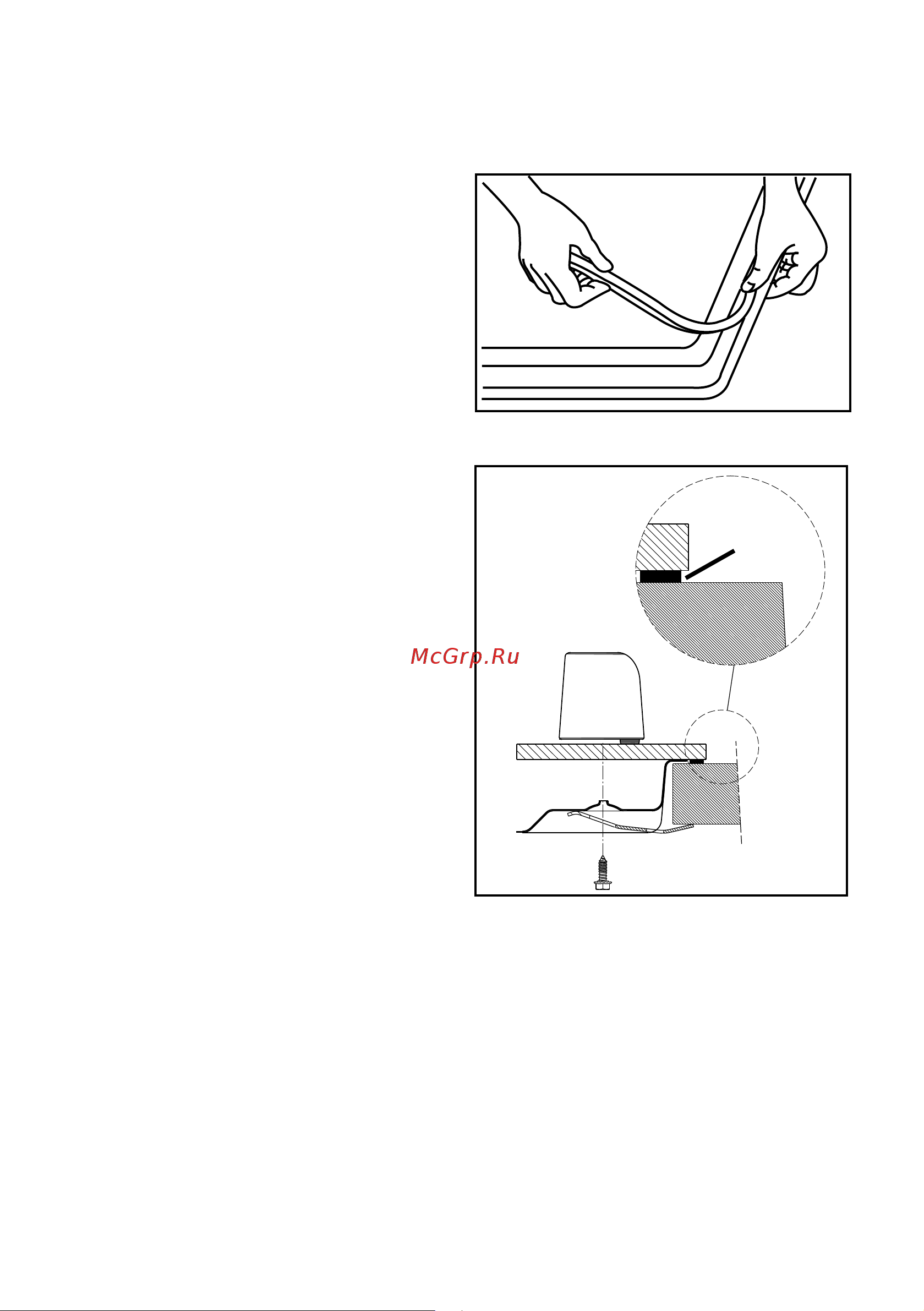

Inštalácia varnej dosky do pracovnej dosky
Pred nainštalovaním varnej dosky do
výrezu sa na spodnú stranu
vonkajšieho okraja varnej dosky musí
nalepiť tesnenie. Dôležité je
neponechať v tomto tesnení žiadne
medzery, aby sa predišlo vniknutiu
rozliatych tekutín v blízkosti varnej
dosky do skrinky pod varnou doskou.
1) Odstráňte mriežky nad horákmi,
kryty a korunky horákov a otočte
varnú dosku spodnou stranou nahor.
Dbajte, aby sa pri tejto operácii
nepoškodili zapaľovacie sviečky.
2) Umiestnite príslušné tesnenie okolo
celého okraja sklenenej varnej
dosky. Dbajte, aby tesnenie bolo
spojené bez prekrývania (Obr. 10).
3) Položte varnú dosku do výrezu,
dbajte na jej vystredenú polohu.
4) Varnú dosku pripevnite pomocou
príslušných svoriek dodávaných v
súprave s injektormi (Obr. 11).
A) Tesnenie
Obr. 10
Obr. 11
A
