electrolux 61
Možnosti zabudovania
Kuchynský dielec s dvierkami
Pri návrhu dielca nábytku sú potrebné
vhodné opatrenia na vylúčenie akéhokoľvek
kontaktu so spodnou časťou varnej dosky,
ktorá sa počas prevádzky môže zohriať.

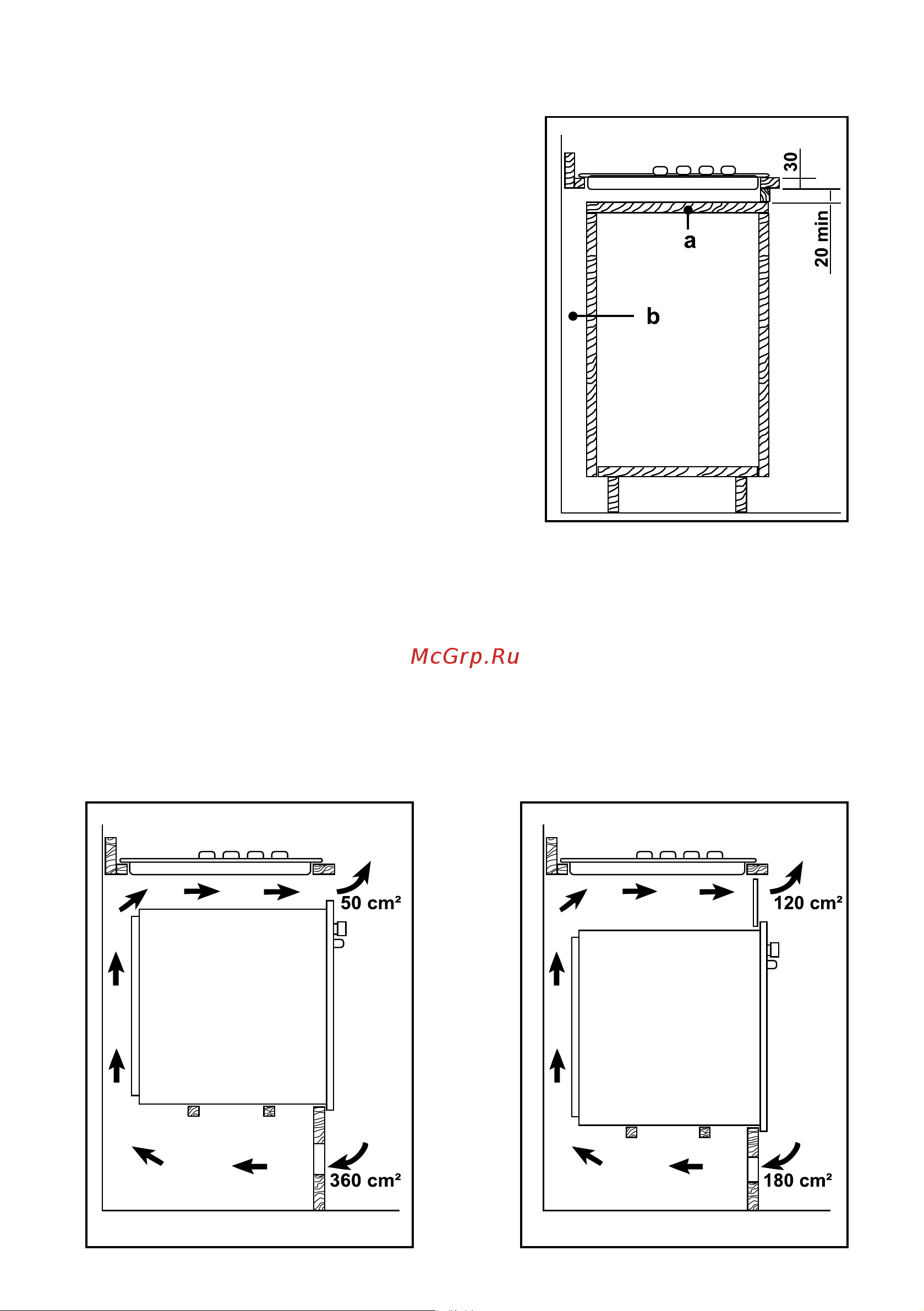

Odporúčané riešenie je ilustrované na Obr.
12. Panel namontovaný pod varnou doskou
sa musí dať ľahko vybrať a umožňovať
jednoduchý prístup, ak je potrebný zásah
servisného pracovníka.
a) Vyberateľný
panel
b) Priestor, ktorý
môže byť využitý
Pre prípojky
Obr. 12
Kuchynský dielec s rúrou
Rozmery priestoru pre varnú dosku musia
zodpovedať údajom na Obr. 9 a musia byť
vybavené konzolkami, ktoré umožnia
nepretržitý prívod vzduchu.
Na vylúčenie prehriatia sa pri inštalácii musí
postupovať tak, ako to ilustrujú Obr. 13 a 14.
Elektrické zapojenie varnej dosky a rúry musí
byť oddelené z dôvodov bezpečnosti, ako aj na umožnenie jednoduchého
vyberania spotrebiča z nábytku.
Obr. 14
FO 0938
FO 0939
Obr. 13
