Pioneer SC-LX57-K [24/140] Подключение оборудования
![Pioneer 4K SC-LX57-K [24/140] Подключение оборудования](/views2/1095393/page24/bg18.png)
24
03
Подключение оборудования
Примечание
! О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.
документацию к ним.
! Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо-
щью колоночных кабелей невозможно.
! При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.

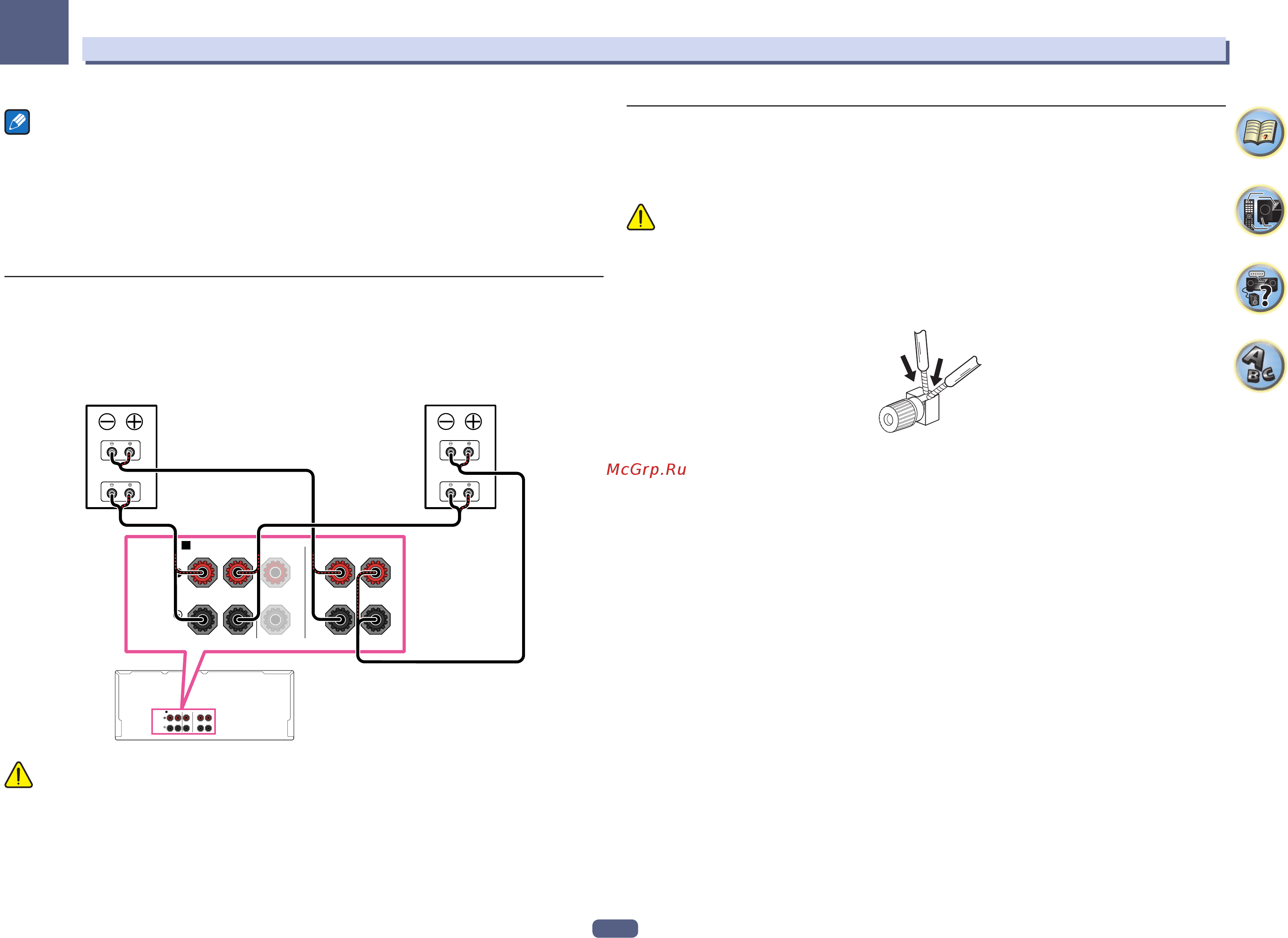

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
SPEAKERS
FRONTCENTER
A
FRONT HEIGHT
RL RL
SPEAKERS
FRONT CENTER
A
FRONT HEIGHT
RL RL
High
Low
High
Low
Передний правый Передний левый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель,
совместимый с
двухполосным усилением
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
! При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
! Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
% Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
