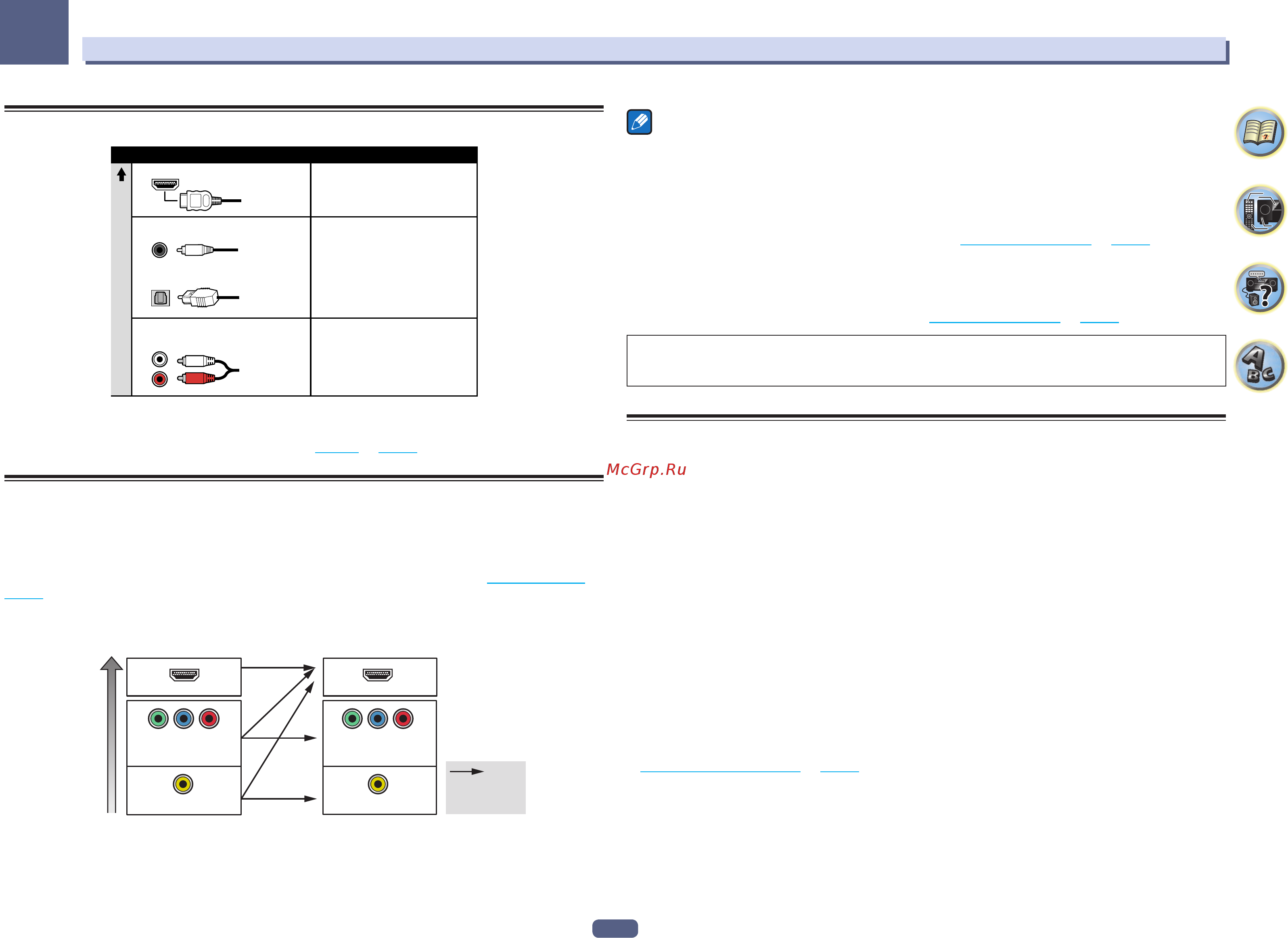

30
03
Подключение оборудования
Об аудиоподключении
Передаваемые аудиосигналы
Приоритет звукового сигнала
HDMI Аудиосигнал высокой
четкости
Цифровой (Коаксиальный)Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и терминалы
! С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
! Подробнее об аудиосигналах высокой точности см. О HDMI на стр. 30.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминалы HDMI
OUT 1 и HDMI OUT 2.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см. Меню Input Setup на
стр. 46), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное видео,
затем композитное видео.
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
YPB PR
COMPONENT VIDEO
MONITOR OUT
YPB PR
HDMI IN HDMI OUT
Улучшение качества
Возможность
вывода
видеосигналов
Терминал для подключения
с исходным устройством
Терминал для подключения
с телевизионным монитором
Примечания
! HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
! Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай-
тесь переключить Преобразование цифрового видео (в Настройка видеоопций на стр. 76) на OFF.
! Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
! Для обеспечения оптимальных рабочих характеристик видео, THX рекомендует отключить (устано-
вить на OFF) Преобразование цифрового видео (в Настройка видеоопций на стр. 76).
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
О HDMI
Подключение HDMI передает несжатые цифровые видеосигналы, а также почти все виды цифровых
аудиосигналов.
Данный ресивер поддерживает технологию High- Definition Multimedia Interface (HDMI
®
/
TM
).
С помощью подключений HDMI данный ресивер поддерживает описанные ниже функции.
! Цифровая передача несжатого видео (материала, защищенного по системе HDCP (1080p/24,
1080p/60, др.))
! Передача сигнала 3D
! Передача сигнала Deep Color
! Передача сигнала x.v.Color
! ARC (Реверсивный аудиосигнал)
! Передача сигнала 4К
— В зависимости от подключенного оборудования данная функция может не срабатывать соответству-
ющим образом.
— Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p.
! Прием многоканальных линейных цифровых аудиосигналов PCM (192 кГц или менее) до макс. 8
каналов
! Прием следующих цифровых аудиоформатов:
— Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с высокой битовой скоростью (Dolby TrueHD,
DTS-HD Master Audio, DTS-HD High Resolution Audio), CD, SACD (сигнал DSD)
! Синхронизированное управление компонентами с помощью функции Control через HDMI (см.
Функция Control через HDMI на стр. 69)
