Подключение оборудования

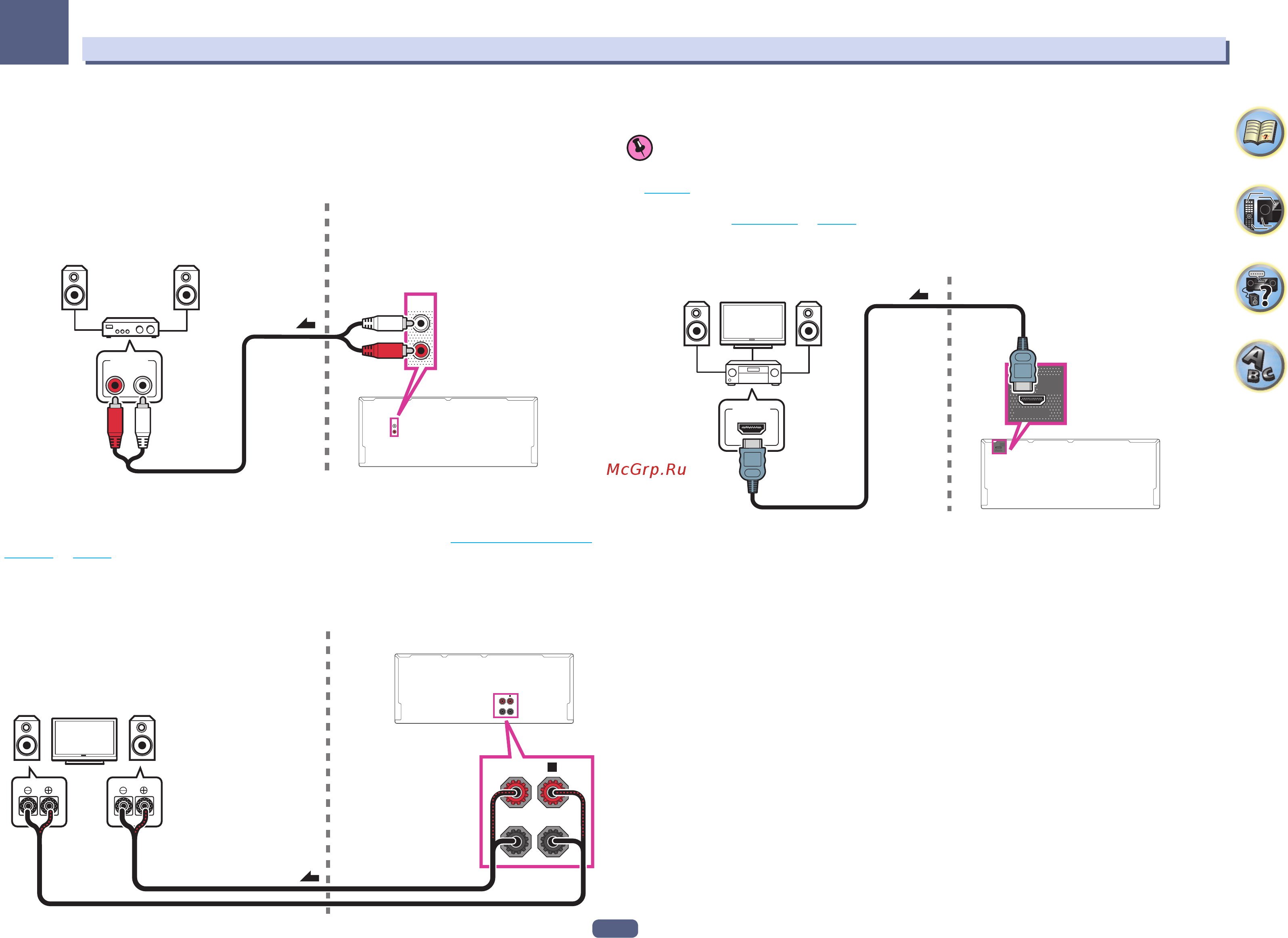

Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3
OUT
RL
AUDIO IN
Под-зона (ZONE 3) Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.1ch + ZONE 2+3 в Настройка акустической
системы на стр. 99.
% Подключите два громкоговорителя к терминалам передних боковых
громкоговорителей.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
R
Под-зона (ZONE 3) Основная зона
L
B
FRONT WIDE /
RL
B
FRONT WIDE /
RL
1
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(стр. 105).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 70.
% Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 3
(HD ZONE)
SELECTABLE
OUT 3
(HD ZONE)
SELECTABLE
HDMI IN
Под-зона (HDZONE) Основная зона
