Подключение оборудования

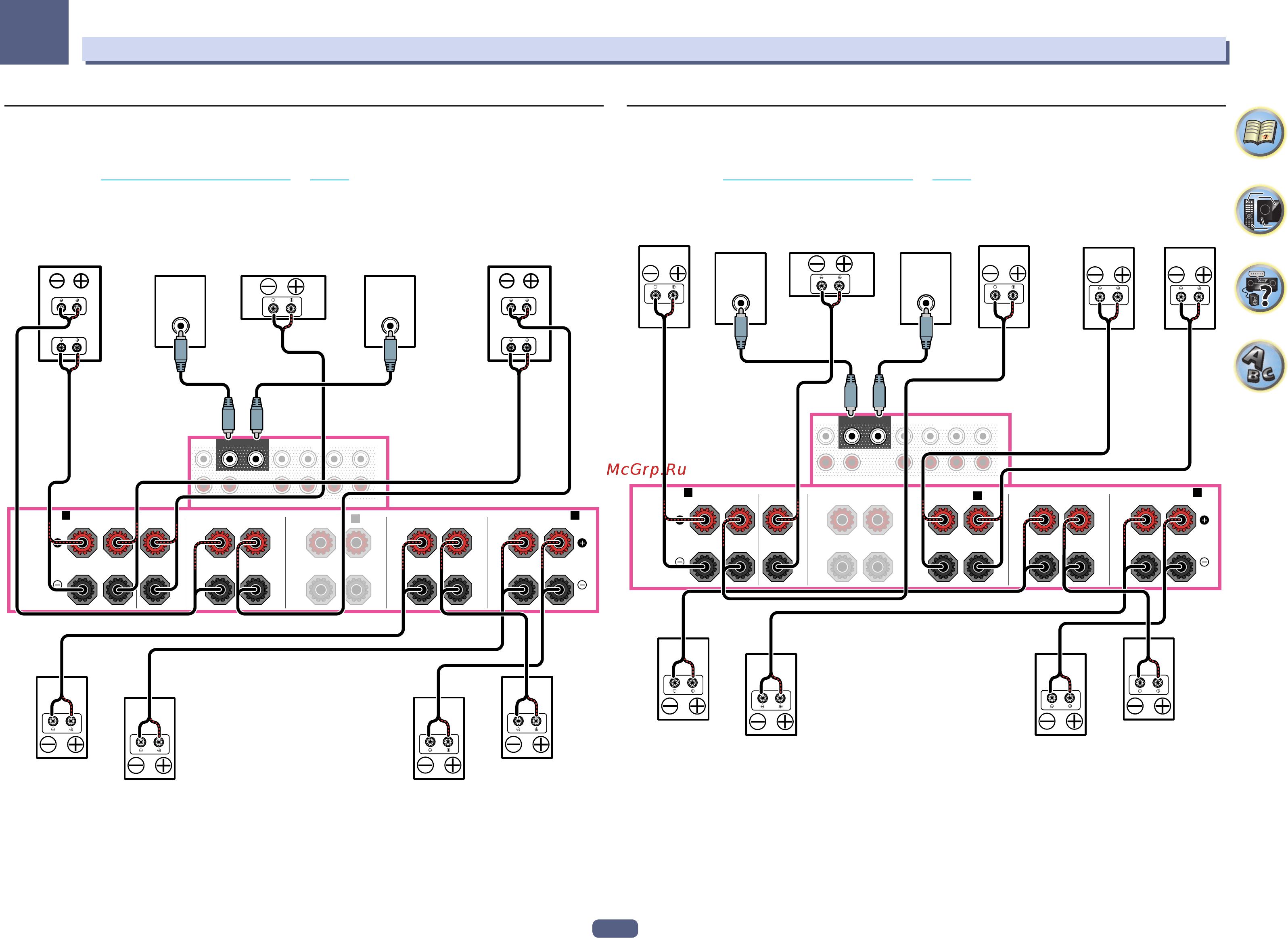

[С] Подключение 7.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание)
! Выберите ‹7.1ch Front Bi-Amp› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 99.
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
(Single)
SPEAKERS
FRONT CENTER
A A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
RL RLRLRL
RL
PRE OUT
SUBWOOFER
12
SURROUND SURR BACK
F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
[D] Подключение 7.2-канальной системы объемного звучания (заднее
объемное звучание) и ZONE 2 (Multi Zone)
! Выберите ‹7.1ch + ZONE 2› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 99.
! При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
(Single)
SPEAKERS
FRONT CENTER
A A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
RL RLRLRL
RL
PRE OUT
SUBWOOFER
12
SURROUND SURR BACK
F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
ZONE 2 -
Левый
ZONE 2 -
Правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
