42
03

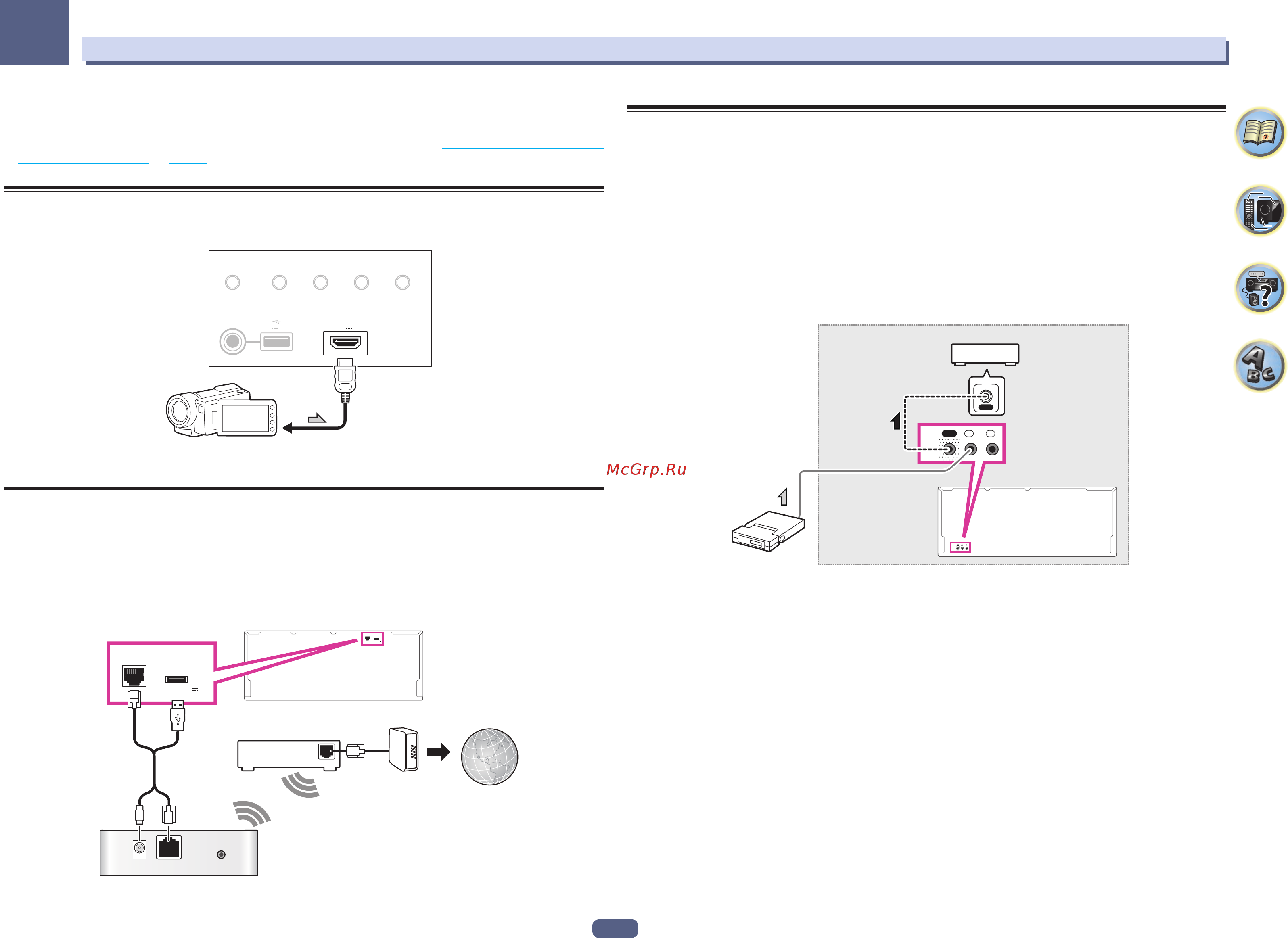

Подключение оборудования
! Совместимое с MHL устройство подзаряжается при каждом подключении к данному аппарату.
(Подзарядка возможна только когда питание данного аппарата включено.)
! По инструкциям по воспроизведению совместимого с MHL устройства см. Воспроизведение совмести-
мого с MHL устройства на стр. 53.
Подключение компонента, оборудованного терминалом HDMI, к
входу на передней панели
Видеокамера, др.
with USB
AUTO/ALC/
DIRECT HOME THXBAND TUNER EDIT
iPod iPhone iPad
DIRECT CONTROL
5V 2.1
A
HDMI 5 INPUT/
MHL (
5V 0.9
A
)
Подключение беспроводной сети LAN
Можно подключить преобразователь беспроводной сети LAN для беспроводного подключения данного
аппарата к сети. Для подключения используйте поставляемый AS-WL300.
! Используйте только поставляемый кабель для подключения аксессуаров.
! Для использования адаптера беспроводной сети LAN (AS-WL300) требуется выполнить определен-
ные настройки. Подробнее о выполнении данных настроек см. инструкции по эксплуатации к адаптеру
беспроводной сети LAN (AS-WL300).
LAN
(
10/100
)
DC OUTPUT
for
WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
WAN
DC 5V WPS
Ethernet
LAN
(
10/100
)
DC OUTPUT
for
WIRELESS LAN
(
OUTPUT 5 V
0.6 A MAX
)
ИнтернетМодем
Адаптор беспроводной сети LAN (AS-WL300)
Маршрути затор
Подключение ИК-приемника
Если стереофонические компоненты содержатся в закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно воспользоваться опционным ИК-приемником
(например, Niles или Xantech) для управления системой вместо сенсора ДУ на передней панели данного
ресивера.
! Дистанционное управление может быть недоступно при попадании прямого сильного освещения от
флуоресцентной лампы на окошко сенсора ДУ ИК-приемника.
! Помните, что другие производители могут не использовать технологию ИК. Для совместимости с ИК
приемником, изучите руководство к компоненту.
! При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК-приемника отдается приоритет
относительно сенсора ДУ на передней панели.
1 Подключите сенсор ИК-приемника к гнезду IR IN на задней панели данного ресивера.
OUT
IN
1
IN
2
IR
OUT
IN
1
IN
2
IR
IN
IR
Шкаф или этажерка
Компонент не
производства Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого компонента к гнезду IR OUT на задней панели
данного ресивера для его подключения к ИК-приемнику.
Относительно типа кабеля, необходимого для подключения, пожалуйста, смотрите руководство к
ИК-приемнику.
