23
Приведенные ниже инструкции
предназначены для
квалифицированного специалиста,
чтобы помочь ему/ей выполнить все
операции по установке, наладке и
техническому обслуживанию изделия
с предельной точностью и в полном
соответствии с действующими
нормами и правилами. Настоятельно
рекомендуем выполнять все операции
по установке духового шкафа силами
квалифицированного персонала в
соответствии с действующими
нормами и правилами.
Подключение к электросети
Перед подключением к сети электропитания
убедитесь,что:
— главный предохранитель и домашняя
электропроводка в состоянии выдерживать
полную электрическую мощность духового
шкафа (см. табличку с техническими
данными);
— Электропроводка в Вашем доме имеет
эффективное заземление, соответствующее
действующим нормам и правилам;
— После встраивания духового шкафа под
столешницу обеспечивается легкий доступ
к сетевой розетке или многополюсному
размыкателю, используемому для
электрического подключения.
Духовой шкаф поставляется без сетевого
шнура, поэтому вам будет нужно подключить
к ней кабель со стандартной вилкой,
параметры которой должны соответствовать
полной электрической мощности прибора,
указанной на табличке с техническими
данными. Эту вилку следует включать в
соответствующую сетевую розетку. Если
изделие подключается напрямую к сети, то
между ними должен быть установлен
многополюсный переключатель с
минимальным зазором между контактами в
3 мм и рассчитанный на работу при данной
нагрузке в соответствии с действующими
техническими нормами. Желтозеленый
провод заземления не должен иметь
разрывов и должен быть на 2 см длиннее
проводов, идущих на фазу и нуль. Сетевой
шнур должен быть размещен таким образом,
чтобы никакая его часть не могла нагреться
до температуры, на 50 °C превышающей
комнатную температуру. В качестве сетевого
шнура должен использоваться специальный
кабель нужного сечения.

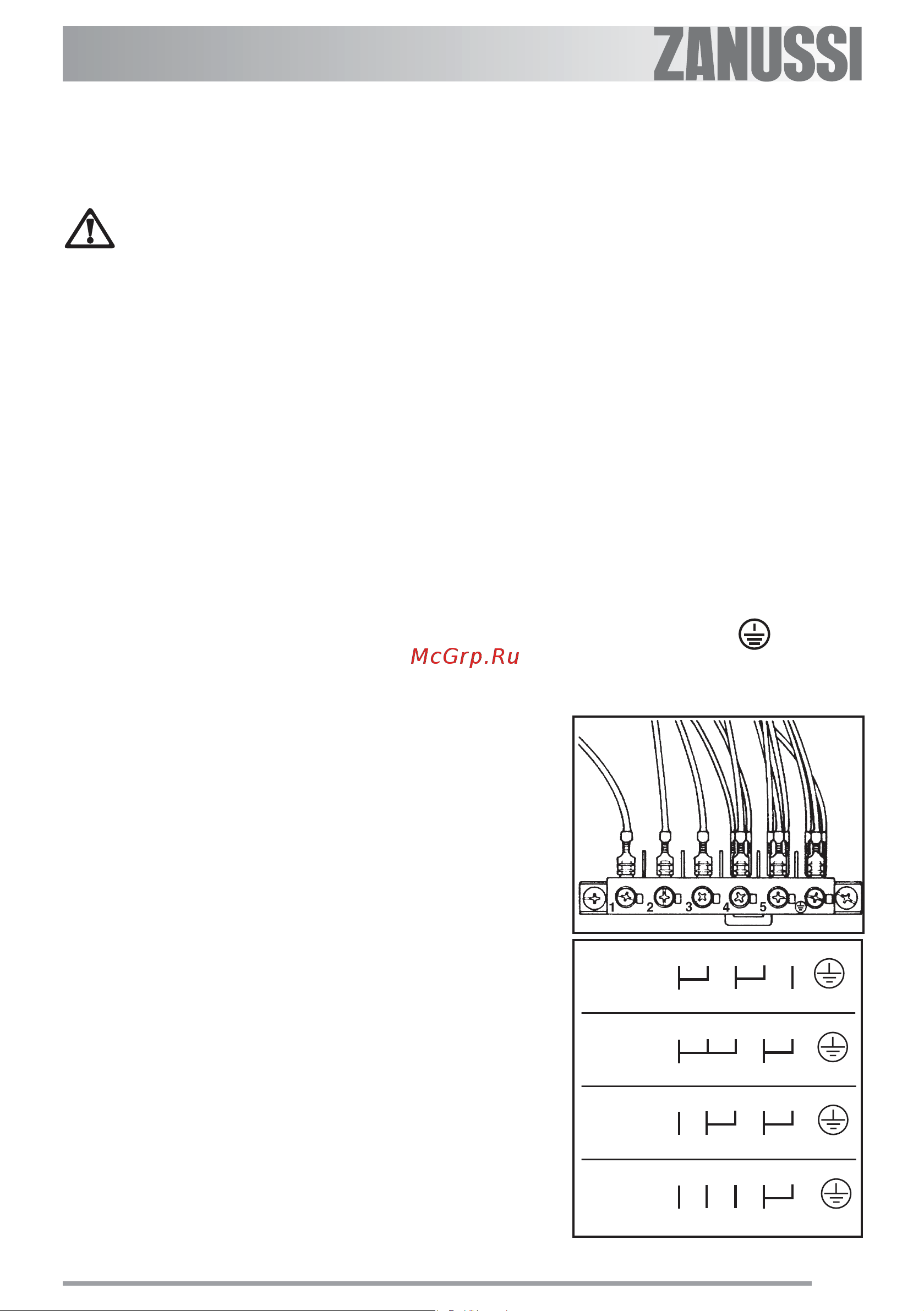

Подсоединение к клеммной колодке
Данное изделие оснащено легко доступной
6полюсной клеммной колодкой, перемычки
на которой по умолчанию предназначены для
подключения к 3фазной сети электропитания
напряжением 400 В с нулевым проводом.
При наличии питающей линии с другим
напряжением перемычки на клеммной колодке
должны быть установлены так, как показано
на схеме. Провод заземления должен быть
подключен к клемме . После
подсоединения сетевого шнура к клеммной
колодке закрепите его хомутом.
Инструкции для установщика
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
