18
P

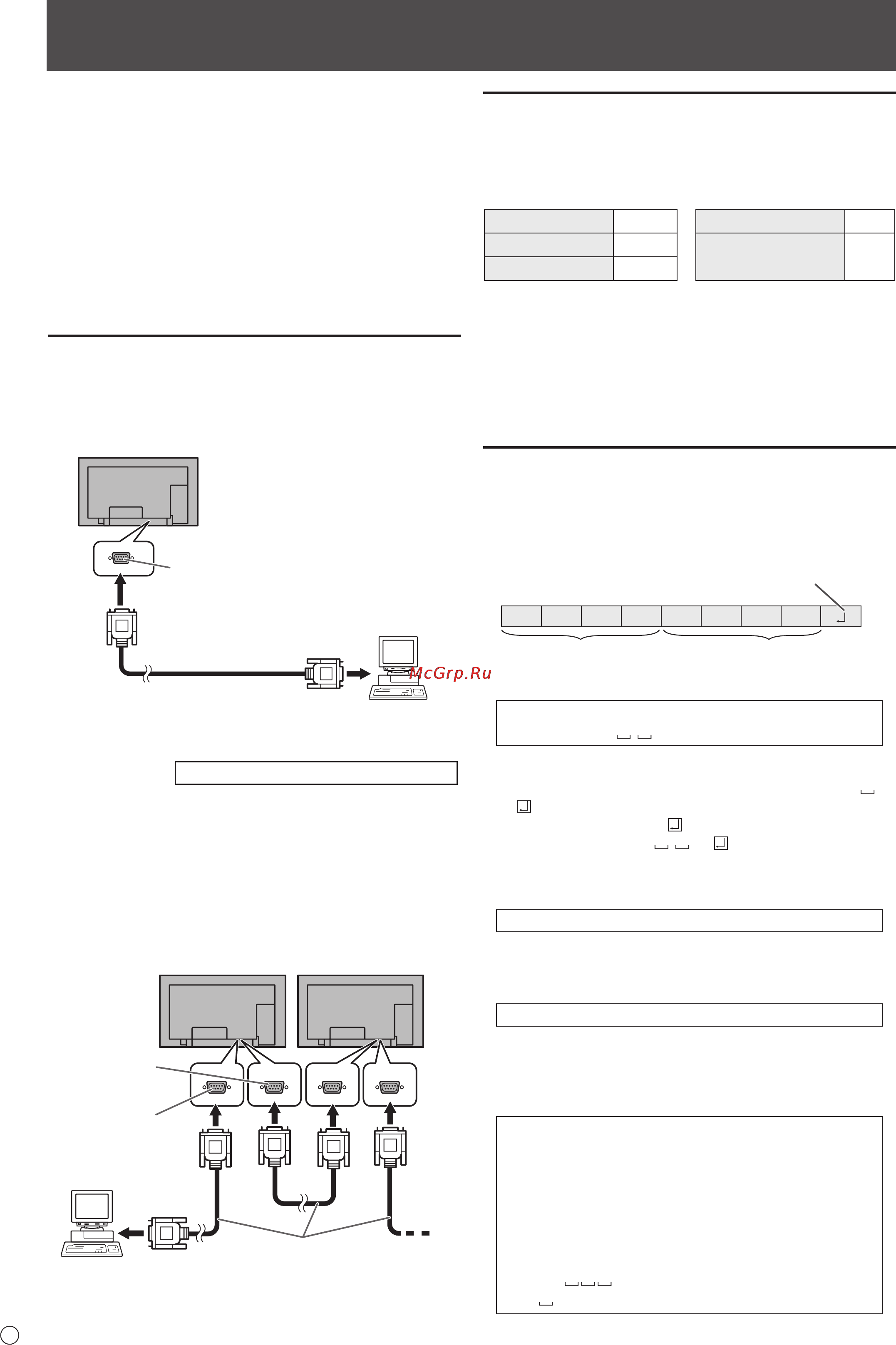

Управление монитором с помощью ПК (RS-232C)
Можно управлять этим монитором с ПК по интерфейсу
RS-232C (COM-порт) на ПК.
Можно также соединять несколько мониторов
последовательно с помощью ПК. Назначив ID-номера каждому
монитору (см. стр. 19), можно осуществлять выбор/настройку
режимов входа или проверять статус конкретного монитора.
Меры предосторожности, если подсоединена PN-ZB01 (опция)
• Чтобы управлять монитором по RS-232C, установите
RS-232C/LAN SELECT <ВЫБОР RS-232C/LAN> в RS-
232C.
• Нельзя управлять одновременно по RS-232C и LAN.
Соединение с ПК
n
Соединение с ПК одного монитора
Соедините прямым кабелем RS-232 COM-порт ПК
(разъем RS-232C) и входной разъем интерфейса RS-232C
монитора.
Прямой кабель RS-232
(производится серийно)
К COM-порту
ПК
Входной разъем RS-232C
n
Последовательное соединение
…
Работа в многомониторном режиме
Соедините прямым кабелем RS-232 COM-порт ПК (разъем
RS-232C) и входной разъем интерфейса RS-232C первого
монитора.
Далее, подсоедините прямой кабель RS-232 к выходному
разъему RS-232C первого монитора и к входному разъему
RS-232C второго монитора. Аналогичным образом
подсоедините к третьему и последующим мониторам.
Можно соединить до 25 мониторов. (В зависимости от
длины используемого кабеля и места установки.)
Прямые кабели RS-232
(производится серийно)
Первый мониторВторой монитор
ПК
К COM-порту
Входной
разъем
RS-232C
Выходной
разъем
RS-232C
Условия передачи данных
Установите настройки передачи данных по интерфейсу
RS-232C на ПК таким образом, чтобы они соответствовали
настройкам передачи данных монитора следующим
образом.
Скорость в бодах *
Стоповый бит
1 бит
Длина данных 8 бит
Управление
обменом данных
Нет
Бит паритета Нет
* Установите ту же скорость, что и для параметра BAUD
RATE <СКОРОСТЬ ДВОИЧНОЙ ПЕРЕДАЧИ> в меню
SETUP <УСТАНОВКА>. (первоначальное значение: 9600
бит/с)
* При последовательном подключении нескольких
мониторов, установите для них одинаковое значение
параметра BAUD RATE <СКОРОСТЬ ДВОИЧНОЙ
ПЕРЕДАЧИ>.
Процедура обмена данными
n
Формат команды
Когда с ПК на монитор отправляется команда, монитор
работает в соответствии с принятой командой и посылает
в подтверждение на ПК.
C1 C2 C3 C4 P1 P2 P3 P4
Код завершения
Поле команды
(4 предписанных
цифробуквенных символа)
Поле параметра
(Строка из 4 символов,
состоящая из: 0-9, +, -, пробел, ?)
Пример: VOLM0030
VOLM
30
* Не забывайте в качестве параметра задавать 4
символа. Если необходимо, добавляйте пробелы (“
”).
(“
” – это код завершения (0D
H
, 0A
H
или 0D
H
))
Неправильно : VOLM30
Правильно : VOLM 30
При вводе отрицательного значения вводите значение из
трех цифр.
Пример: AUTR-009
Не используйте пробелы для MPOS, DATE и SC01–SC08.
Задавайте параметры, используя указанные цифры или
символы.
Пример: MPOS010097
Если в команде имеется “R”, которая обозначает
“Направление” по “Таблица команд RS-232C” на стр. 22, то
текущее значение может быть возвращено с помощью “?”
в качестве параметра.
Пример:
VOLM ? ? ? ? ←
С ПК на монитор
(Какая текущая настройка
громкости?).
30 ←
С монитора на ПК (Текущая
настройка громкости: 30).
* Если ID-номер (см. стр. 19) был назначен
(Например, ID-номер = 1).
VOLM
? ←
С ПК на монитор.
30 001 ←
С монитора на ПК.
