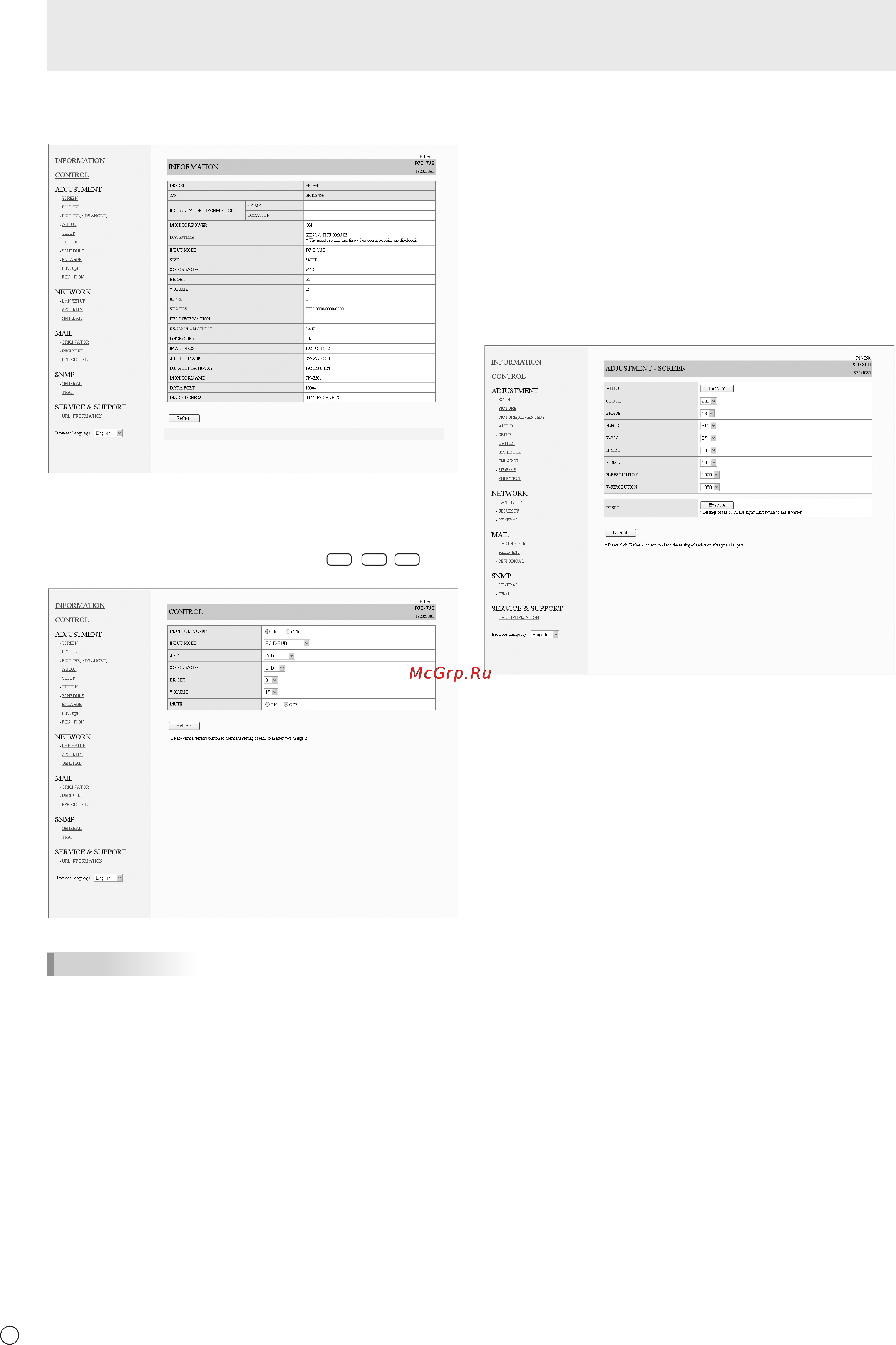

Sharp PN-E521 [32/38] Управление монитором с помощью пк lan
![Sharp PN-E521 [32/38] Управление монитором с помощью пк lan](/views2/1095293/page32/bg20.png)
32
P
■ INFORMATION
Отображает информацию о мониторе.
■ CONTROL
Предоставляет вам возможность управлять действиями
при помощи соответствующих клавиш (
POWER
INPUT
SIZE
) на
пульте ДУ. (См. стр. 5.)
ПОДСКАЗКИ
• В режиме ожидания доступно действие включения
питания.
• MONITOR POWER включает/выключает питание
монитора вне зависимости от настройки POWER
BUTTON <КНОПКА ПИТАНИЯ> в меню FUNCTION
<ФУНКЦИЯ>.
■ ADJUSTMENT
Предоставляет Вам возможность изменять следующие
настройки, которые доступны также через меню монитора.
• SCREEN (См. стр. 10.)
• PICTURE (См. стр. 10.)
• PICTURE (ADVANCED) (См. стр. 16.)
• AUDIO (См. стр. 11.)
• SETUP (См. стр. 11.)
• OPTION (См. стр. 12.)
• SCHEDULE (См. стр. 15.)
• ENLARGE (См. стр. 12.)
• PIP/PbyP (См. стр. 13.)
• FUNCTION (См. стр. 17.)
Управление монитором с помощью ПК (LAN)
Содержание
- Содержание 2
- Что содержится в этом руководстве 2
- N вид сзади 3
- N вид спереди 3
- Название деталей 3
- N пульт дистанционного управления 4
- Название деталей 4
- Основной режим работы 5
- N переключение размера экрана 6
- Основной режим работы 6
- N отображение экранного меню 7
- N пример управления 7
- Отображение экранного меню 7
- Пункты меню 7
- Пункты меню 8
- Список пунктов меню 8
- Пункты меню 9
- Пункты меню 10
- Сведения о пункте меню 10
- Пункты меню 11
- Вход пк 12
- Пункты меню 12
- N pip pbyp 13
- N изображение на двух экранах 13
- Пункты меню 13
- 1 этот параметр настройки доступен только для перечисленных выше разрешений экрана включая черные полосы 2 используйте опцию автоматической регулировки экрана 14
- N увеличить 14
- X600 1024x768 14
- X600 1280x720 14
- X800 1280x1024 1280x960 1400x1050 14
- В вертикальной ориентации 14
- В горизонтальной ориентации 14
- Имеется возможность соединить несколько мониторов и объединить их в один большой экран на котором можно будет показывать изображение можно соединять до пяти мониторов в горизонтальном и вертикальном направлениях на каждом мониторе отображаются увеличенные части разделенных изображений 14
- Процедура настройки 14
- Пункты меню 14
- Разрешение ноутбука соответствующий сигнал 14
- Соответственно 14
- Таким образом полосы по краям будут заполнены изображением 14
- Укажите ту часть разделённого изображения которая будет отображаться на каждом мониторе 14
- Пункты меню 15
- N автоматическая настройка 16
- N отображение экрана для настройки 16
- Вход av для получения более подробной информации по пункту меню см стр 10 16
- Настройки для отображения экрана пк 16
- Пункты меню 16
- Инициализация сброс настройки функциональных ограничений function функция 17
- N последовательное соединение 18
- N соединение с пк одного монитора 18
- N формат команды 18
- Процедура обмена данными 18
- Соединение с пк 18
- Управление монитором с помощью пк rs 232c 18
- Условия передачи данных 18
- N id номера 19
- N временной интервал при обмене данными 19
- N формат кода завершения 19
- Управление монитором с помощью пк rs 232c 19
- N команды для управления id 20
- Управление монитором с помощью пк rs 232c 20
- N команда управления повторителем 21
- N управление повторителем 21
- Настройка данных пользователя gamma гамма 21
- Управление монитором с помощью пк rs 232c 21
- Обозначает команду которую нельзя использовать в режиме ожидания 2 ограничения pn zb01 опция a если pn zb01 опция не подсоединена b если pn zb01 опция подсоединена команда может быть использована ошибка err 22
- Таблица команд rs 232c 22
- Управление монитором с помощью пк rs 232c 22
- Управление питанием выбор режима входа 22
- Управление монитором с помощью пк rs 232c 23
- Управление монитором с помощью пк rs 232c 24
- Управление монитором с помощью пк rs 232c 25
- X 2 4 x 4 5 x 5 3 x 3 26
- В вертикальной ориентации 26
- Когда режим входа установлен в пк 26
- Настройка положения изображения epos в горизонтальной ориентации 26
- Управление монитором с помощью пк rs 232c 26
- Меню pip pbyp 27
- Управление монитором с помощью пк rs 232c 27
- Другие 28
- Управление монитором с помощью пк rs 232c 28
- Настройки для подсоединения к локальной сети 29
- Управление монитором с помощью пк lan 29
- Установка значений на мониторе 29
- 1 соединение монитора с компьютером 30
- 2 настройка ip адреса компьютера 30
- 3 настройка значений lan монитора 30
- Процесс настройки 30
- Управление монитором с помощью пк lan 30
- Установка значений на компьютере 30
- Основные операции 31
- Управление монитором с помощью пк lan 31
- Управление с помощью компьютера 31
- Adjustment 32
- Control 32
- Information 32
- Управление монитором с помощью пк lan 32
- Network lan setup 33
- Network security 33
- Управление монитором с помощью пк lan 33
- Mail originator 34
- Network general 34
- Управление монитором с помощью пк lan 34
- Mail periodical 35
- Mail recipient 35
- Управление монитором с помощью пк lan 35
- Service support url information 36
- Управление монитором с помощью пк lan 36
- Поиск и устранение неисправностей 37
