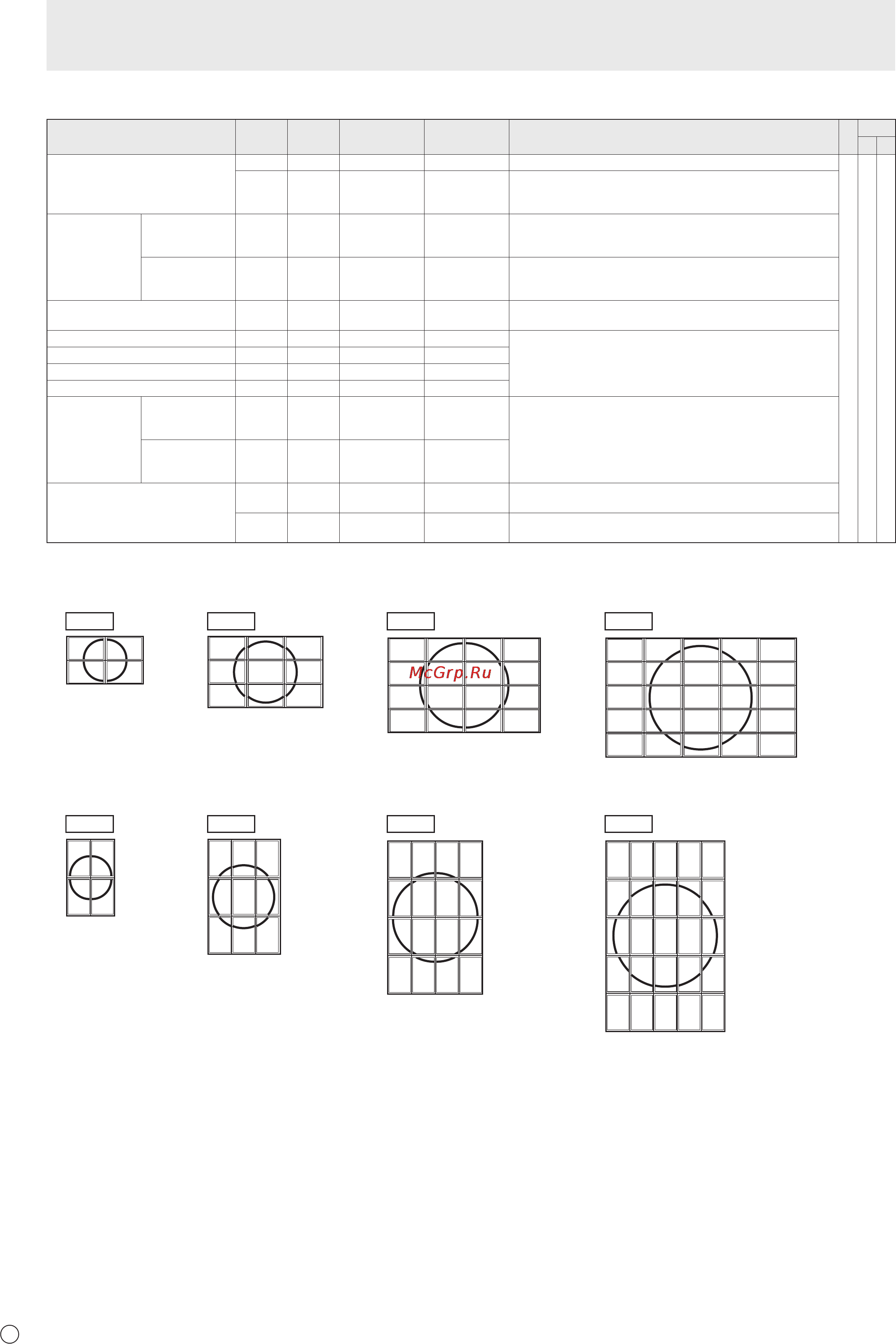

Меню ENLARGE <УВЕЛИЧИТЬ> (Когда режим входа установлен в ПК)
Функция
Команда
Направление
Параметр Ответ Содержание команды управления/ответа *1
*2
(A) (B)
ENLARGE MODE
<РЕЖИМ УВЕЛИЧЕНИЯ>
EMAG WR 0-4 0-4 0: OFF, 1: 2 x 2, 2: 3 x 3, 3: 4 x 4, 4: 5 x 5
-
○ ○
EMHV WR 11-55 11-55 1 x 1 (ВЫКЛ) в 5 x 5 (“m x n” выражено в виде “mn”, где m и n -
количества мониторов, указанных для самого длинного и самого
короткого направлений, соответственно.)
ШИРИНА ОКНА ШИРИНА БОЛЕЕ
КОРОТКОЙ
СТОРОНЫ
BEZH WR 0-100 0-100
ШИРИНА БОЛЕЕ
ДЛИННОЙ
СТОРОНЫ
BEZV WR 0-100 0-100
ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ (M x N) EPHV WR 11-55 11-55 Определяет порядок значений параметра УВЕЛИЧЕНИЕ ПОЗИЦИИ
САМОЙ ДЛИННОЙ/КОРОТКОЙ СТОРОНЫ.
ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ (2 x 2) EPOS WR 0-3 0-3 См. описание ниже.
ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ (3 x 3) EPOS WR 0-8 0-8
ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ (4 x 4) EPOS WR 0-15 0-15
ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ (5 x 5) EPOS WR 0-24 0-24
РАСПОЛОЖЕНИЕ
УВЕЛИЧЕННОГО
ЭКРАНА
САМОЕ
ДЛИННОЕ
НАПРАВЛЕНИЕ
EPSH WR -999-999 -999-999 Диапазон настройки зависит от настроек ENLARGE MODE
<РЕЖИМ УВЕЛИЧЕНИЯ> и ПОЛОЖЕНИЕ ИЗОБРАЖЕНИЯ.
САМОЕ
КОРОТКОЕ
НАПРАВЛЕНИЕ
EPSV WR -999-999 -999-999
НАСТРОЙКА УВЕЛИЧЕНИЯ/
ПОЛОЖЕНИЯ ИЗОБРАЖЕНИЯ
ESTG WR XXYY XXYY XX: Режим увеличения (Так же, как EMAG), YY: положение
изображения (Так же, как EPOS)
ESHV WR XXYY XXYY XX: Режим увеличения (Так же, как EMHV), YY: положение
изображения (Так же, как EPHV)
• Настройка ПОЛОЖЕНИЯ ИЗОБРАЖЕНИЯ (EPOS)
В горизонтальной ориентации
2 x 2 4 x 4 5 x 53 x 3
1
3
0
2
012
345
678
2
6
10
3
7
11
0
1
45
89
12
13 14
15
0
5
10
15
20
1
6
11
16
21
2
7
12
17
22
3
8
13
18
23
4
9
14
19
24
В вертикальной ориентации
2 x 2 4 x 4 5 x 53 x 3
1
3
02
0
1
2
4
5
6
8
9
10
3
7
11
12
13
14
15
0
1
2
5
6
7
10
11
12
3813
15
16
17
18
20
21
22
23
4
9141924
0
1
2
3
4
5
6
7
8
