3
P
n

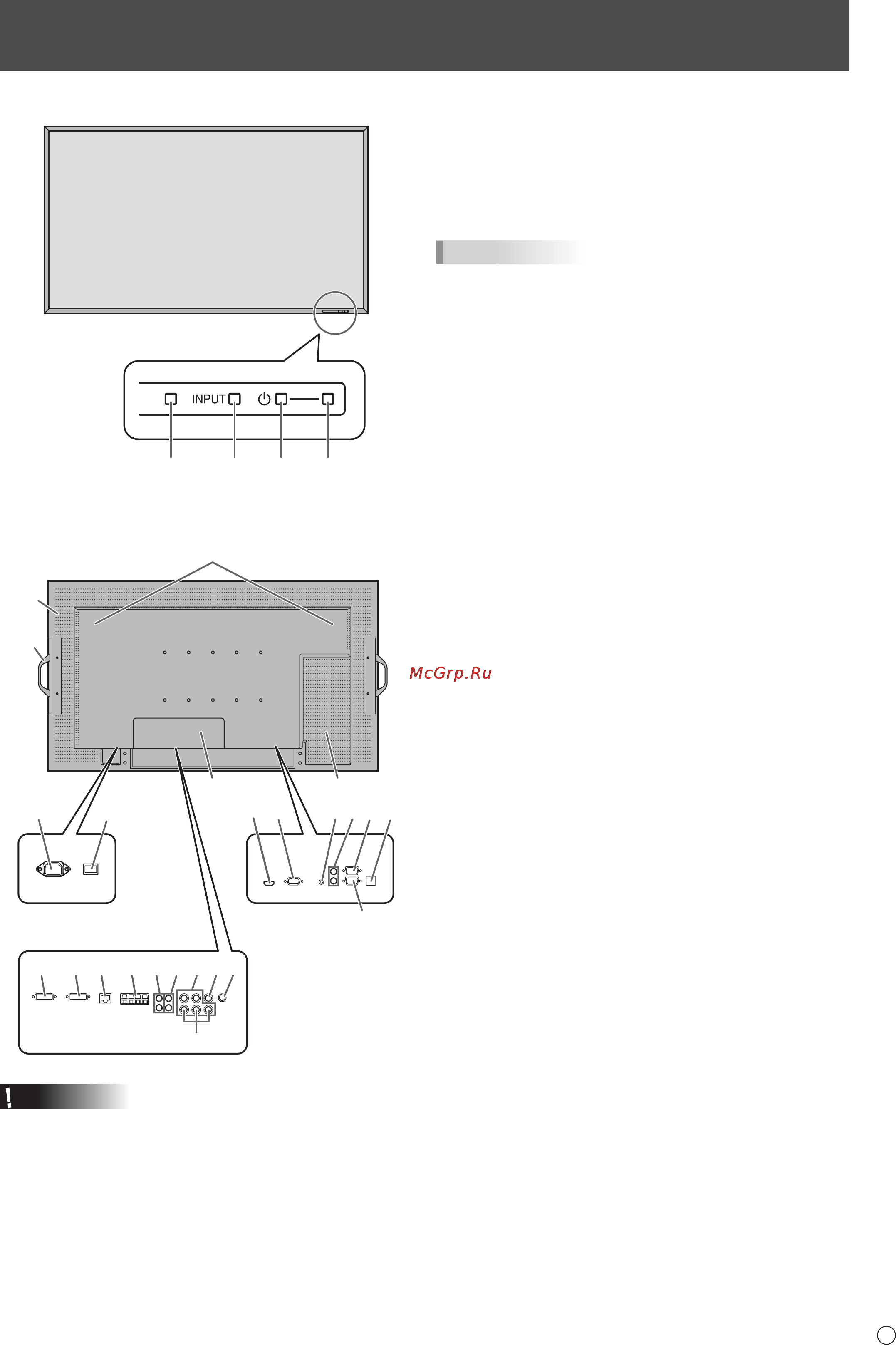

Вид спереди
1
2 345
1. ЖК панель
2. Датчик для дистанционного управления
3. Переключатель входа (См. стр. 5.)
4. Выключатель питания
5. СИД питания
ПОДСКАЗКИ
• Используйте острый предмет, такой как ручка, для
нажатия на выключатель, расположенный на передней
стороне монитора.
Название деталей
n
Вид сзади
1
18171615 19
79
2
5
64
10 11
22
2120 2423
12
13
14
3
8
Если подсоединена
PN-ZB01 (опция)
1. Входной разъем питания переменного тока
2. Главный выключатель питания
3. Входной разъем ПК/AV HDMI
4. Входной разъем ПК D-sub
5. Входной разъем аудио
6. Выходные разъемы аудио
7. Выходной разъем RS-232C
8. Входной разъем RS-232C
9. Дополнительный разъем
Этот разъем предназначен для будущей
(опциональной) расширенной функциональности.
Наличие данного терминала не гарантирует
предоставление расширенной функциональности в
будущем.
10. Крышка отсека с дополнительными разъемами
Дополнительные входные/выходные разъемы могут
быть использованы при подключении интерфейсной
терминальной платы PN-ZB01 (опция).
11. Отсек для поставляемых дополнительно
устройств
Этот отсек используется для подключения аппаратных
средств для в целях создания расширенной
функциональности. Наличие данного отсека для
подключения не гарантирует предоставление
совместимых аппаратных средств в будущем.
12. Динамики
13. Ручки
14. Вентиляционные отверстия
Если подсоединена PN-ZB01 (опция)
15. Входной разъем ПК/AV DVI-D
16. Выходной разъем ПК/AV DVI-D
17. Разъем LAN
18. Разъемы внешнего динамика
19. Входные разъемы аудио 1
20. Входные разъемы аудио 2
21. Входные разъемы ПК RGB
22. Входные разъемы AV компонент
23. Входной разъем AV видео
24. Входной разъем AV S-видео
Внимание
• По вопросам установки/ демонтажа дополнительных
устройств обращайтесь к дилеру SHARP.
• Не открывайте крышку отсека с дополнительными
разъемами самостоятельно. Внутри отсека находятся
детали под высоким напряжением, которое может
привести с поражению электрическим током.
