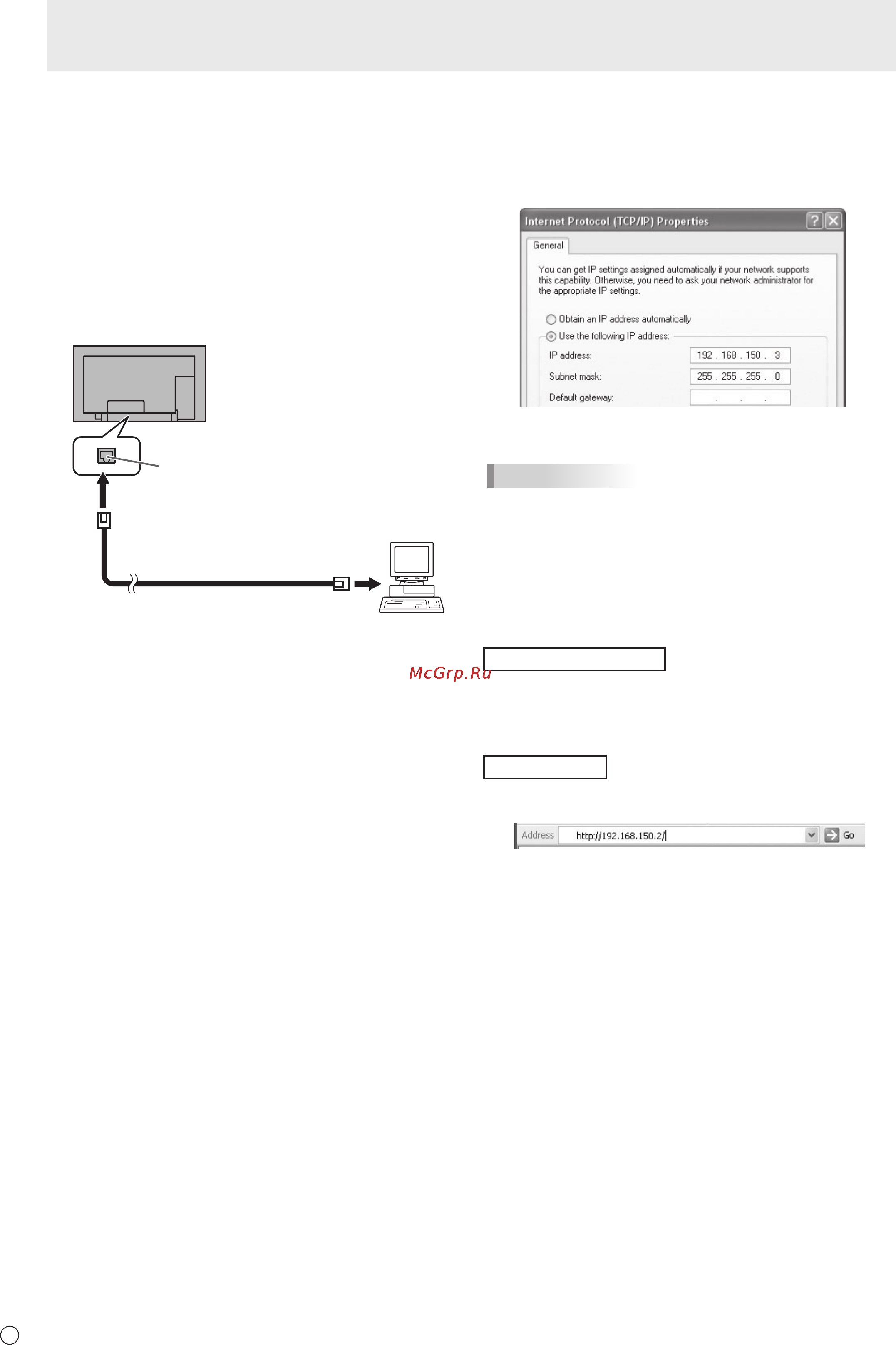

30
P
■ Установка значений на компьютере
Если монитор подсоединён к компьютеру, то настройки
LAN можно установить через него.
Процесс настройки
(1) Подсоедините монитор к компьютеру
(2) Укажите IP-адрес компьютера
(3) Укажите настройки LAN монитора
(1) Соединение монитора с компьютером
При помощи имеющегося в продаже кабеля LAN с
перекрёстными соединениями (кабель UPT, категория 5)
соедините порт LAN на компьютере с монитором.
Кабель LAN (производится серийно, перекрёстный)
К разъему LAN
ПК
Разъем LAN
(2) Настройка IP-адреса компьютера
Чтобы настроить значения LAN монитора, вы должны
временно изменить настройки на компьютере.
Инструкции ниже рассчитаны на Windows XP.
1. Войдите в компьютер как администратор.
2. Нажмите [Пуск], затем “Панель управления”.
3. Нажмите “Сеть и подключения к Интернету”, затем
нажмите “Сетевые подключения”.
Если Вы используете классическую тему рабочего
стола, то выберите двойным нажатием “Сетевые
подключения”.
4. Нажмите правой кнопкой мыши на “Подключение по
локальной сети” и выберите в меню “Свойства”.
5. Выберите “Протокол Интернета (TCP/IP)”, затем
нажмите “Свойства”.
6. Обратите внимание на используемые в данный момент
значения IP-адреса, маски подсети и настройки
основного шлюза.
Эти значения сейчас необходимо записать, т.к. вам
позже предстоит изменить IP-адрес, маску подсети и
настройки основного шлюза снова на эти значения.
7. Временно измените IP-адрес и маску подсети.
Чтобы получить доступ к монитору с фабричными
настройками, укажите следующие значения:
• IP-адрес: 192.168.150.3
• Маска подсети: 255.255.255.0
• Основной шлюз: (оставьте пустым)
8. Нажмите [OК] и перезагрузите компьютер.
ПОДСКАЗКИ
• Данный монитор имеет следующие фабричные
настройки:
IP-адрес : 192.168.150.2
Маска подсети : 255.255.255.0
Основной шлюз : 0.0.0.0
(3) Настройка значений LAN монитора
Получите доступ к монитору с помощью Internet Explorer.
Управление монитором:
1. Включите питание на мониторе.
2. В меню SETUP <УСТАНОВКА> для RS-232C/LAN
SELECT <ВЫБОР RS-232C/LAN> установите значение
LAN.
На компьютере:
3. Запустите Internet Explorer, в адресной строке укажите
http://192.168.150.2/ и нажмите клавишу Enter.
Вам предложат ввести имя пользователя и пароль.
4. Оставьте поля “имя пользователя” и “пароль” пустыми и
нажмите [ОК].
Управление монитором с помощью ПК (LAN)
