Sanus VSL12-B1 Black [8/38] Wood stud mounting continued
![Sanus VSL12-B1 Black [8/38] Wood stud mounting continued](/views2/1096095/page8/bg8.png)
6901-002064 <01>
8

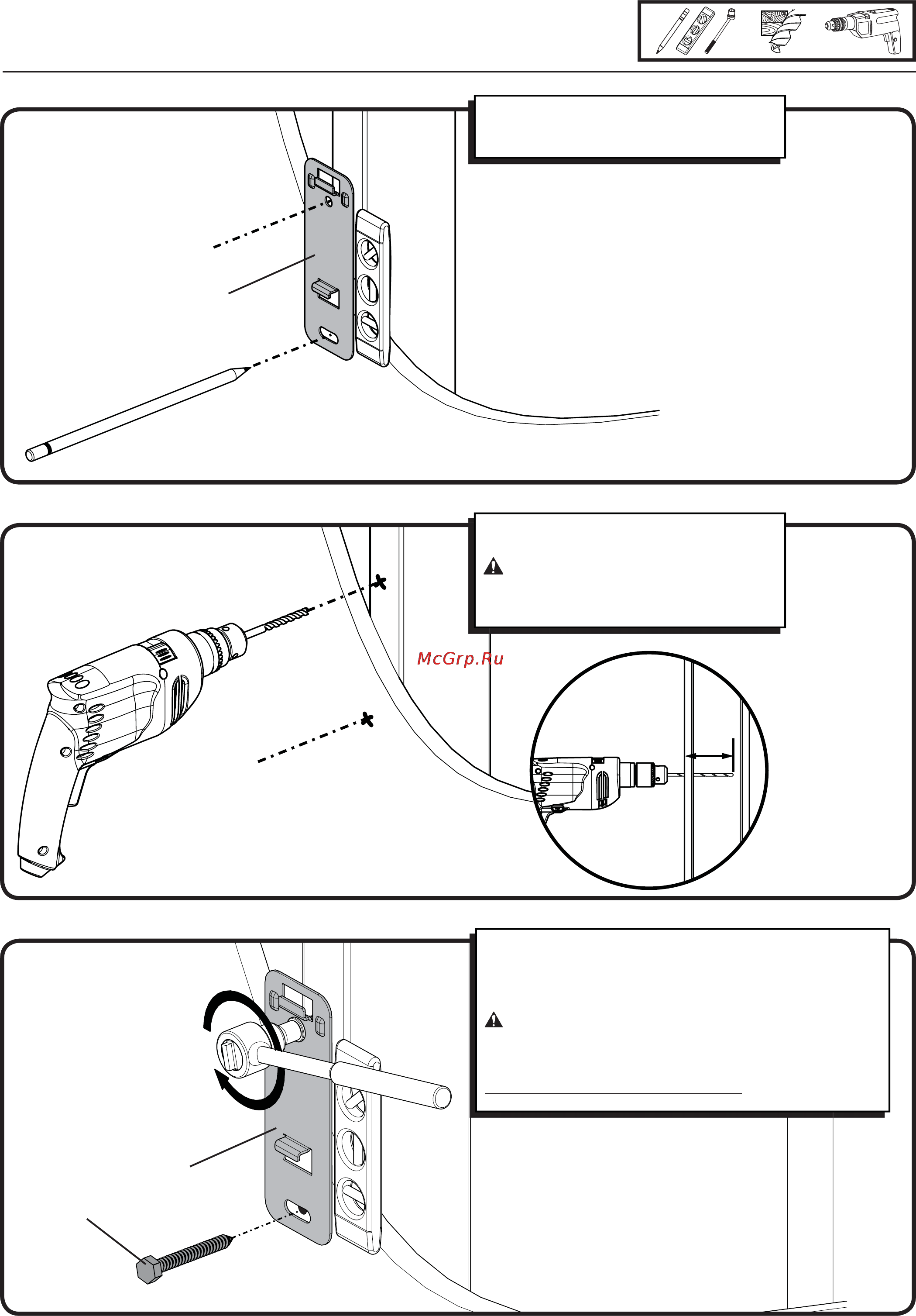

3 Wood Stud Mounting continued
5.5mm
(7/32 in.)
13mm
(1/2 in.)
[02]
Level the wall plate [02] and mark the
locations.
Drill pilot holes as illustrated.
CAUTION:
Pilot holes MUST be
drilled to a depth of 75 mm (3 in.), using a
5.5 mm (⁄ in.) diameter drill bit.
75 mm
3 in.
[02]
[07]
Place the wall plate [02] against the wall. Tighten lag bolts
[07] only until they are pulled rmly against the wall plate
[02].
CAUTION:
Improper use could reduce the holding
power of the lag bolt. To avoid potential injuries or property
damage:
DO NOT over-tighten the lag bolts [07].
