DEUTSCH
9
D
Anschließen von Zusatzgeräten
Verbindung, wenn das PN-ZB01
(optional) angeschlossen ist
Das PN-ZB01 Erweiterungs-Board (optional) ermöglicht die
Verwendung zusätzlicher Anschlüsse.
6. PC/AV DVI-D-Eingangsanschluss
• Stellen Sie je nach Gerät, das angeschlossen werden
soll, DVI unter INPUT SELECT <EINGANGSWAHL> im
Menü OPTION <OPTIONEN> entsprechend ein.
• Wählen Sie in PC DVI-D oder AV DVI-D unter AUDIO
SELECT <AUDIO AUSWAHL> im Menü OPTION
<OPTIONEN> den Audioeingansanschluss aus, der
verwendet werden soll.
7. PC RGB-Eingangsanschlüsse
• Stellen Sie in BNC unter INPUT SELECT
<EINGANGSWAHL> im Menü OPTION <OPTIONEN>
die Option PC RGB ein, wenn Sie die PC RGB-
Eingangsanschlüsse verwenden.
• Wählen Sie in PC RGB unter AUDIO SELECT <AUDIO
AUSWAHL> im Menü OPTION <OPTIONEN> den
Audioeingangsanschluss aus, der verwendet werden soll.
8. AV Component-Eingangsanschlüsse
• Stellen Sie in BNC unter INPUT SELECT
<EINGANGSWAHL> im Menü OPTION <OPTIONEN>
die Option AV COMPONENT ein, wenn Sie die AV
Component-Eingangsanschlüsse verwenden.
• Wählen Sie in AV COMPONENT unter AUDIO SELECT
<AUDIO AUSWAHL> im Menü OPTION <OPTIONEN>
den Audioeingangsanschluss aus, der verwendet werden
soll.
9. AV Video-Eingangsanschluss
• Wählen Sie in AV VIDEO unter AUDIO SELECT <AUDIO
AUSWAHL> im Menü OPTION <OPTIONEN> den
Audioeingangsanschluss aus, der verwendet werden soll.
10. AV S-Video-Eingangsanschluss
• Wählen Sie in AV S-VIDEO unter AUDIO SELECT
<AUDIO AUSWAHL> im Menü OPTION <OPTIONEN>
den Audioeingangsanschluss aus, der verwendet werden
soll.
11. Audio1 Eingangsanschlüsse / Audio2
Eingangsanschlüsse
• Wählen Sie unter AUDIO SELECT <AUDIO
AUSWAHL> im Menü OPTION <OPTIONEN> den
Audioeingangsanschluss aus, der im jeweiligen Modus
verwendet werden soll.
12. LAN-Anschluss
• Wenn Sie diesen Anschluss über ein handelsübliches
ungekreuztes LAN-Kabel mit einem PC in einem
Netzwerk verbinden, können Sie den Monitor über diesen
PC steuern.
13. Anschlüsse für externe Lautsprecher
• Um externe Lautsprecher zu verwenden, stellen Sie unter
SPEAKER SELECT <AUSWAHL LAUTSPRECHER>
im Menü SETUP <KONFIG.> die Option EXTERNAL
<EXTERN> ein.
• Verwenden Sie nur externe Lautsprecher mit
einer Impedanz von mindestens 6 Ω und einer
Nenneingangslast von mindestens 10 W.
132
Ca. 10cm

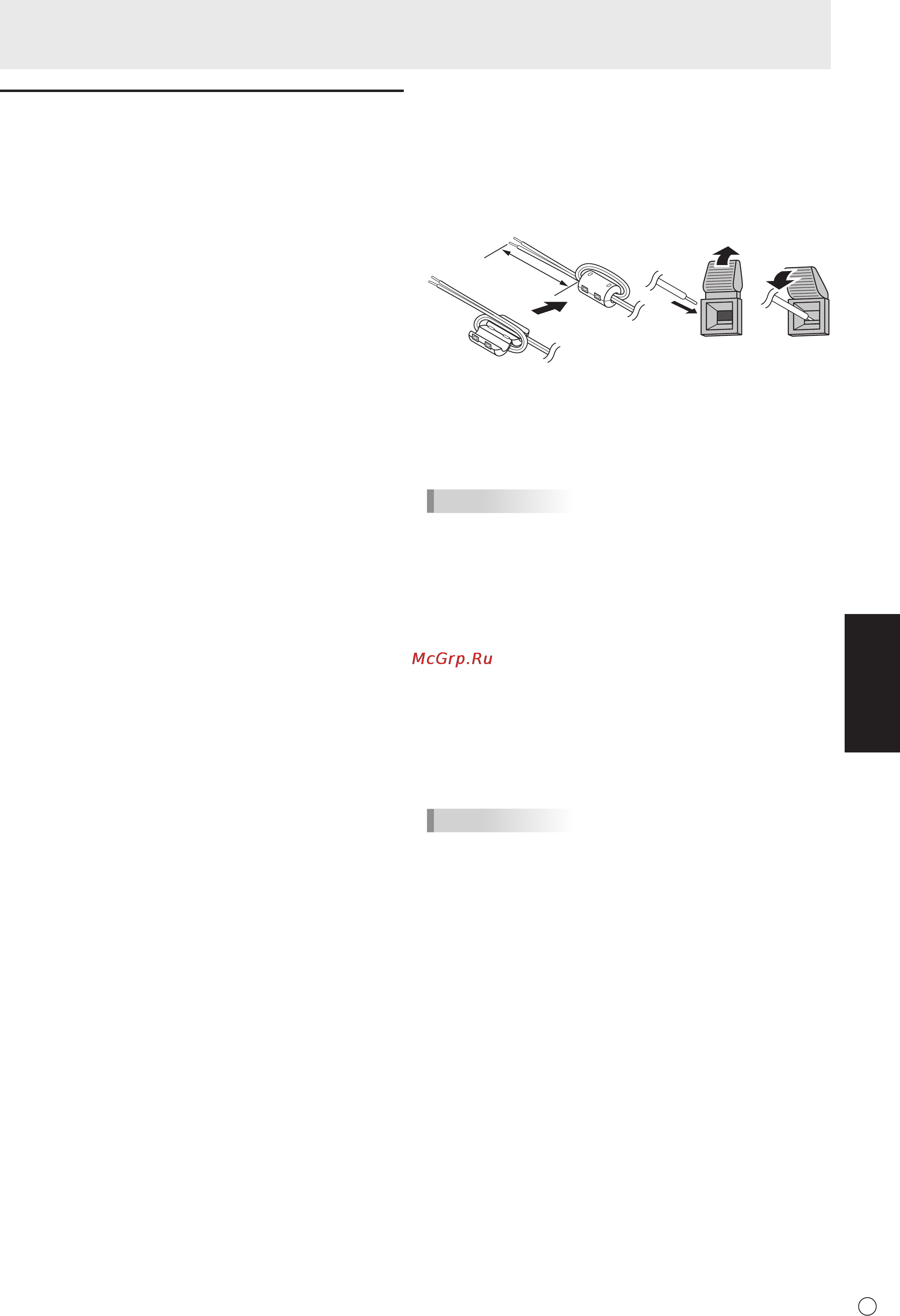

1. Verbinden Sie eine Ader des Lautsprecherkabels (im
Lieferumfang des PN-ZB01 enthalten) mit dem Ende des
Lautsprecherkabels, das an den Monitor angeschlossen ist.
2. Drücken Sie auf die Plastikzunge und schieben Sie das
Kabelende hinein.
3. Lassen Sie die Plastikzunge los.
TIPPS
• Die Anschlüsse + und - sowie der linke und rechte
Lautsprecher müssen richtig miteinander verbunden sein.
• Vermeiden Sie einen Kurzschluss zwischen dem + und
dem - Anschluss.
• Wenn SPEAKER SELECT <AUSWAHL LAUTSPRECHER>
auf EXTERNAL <EXTERN> eingestellt ist, werden die
internen Lautsprecher deaktiviert.
14. PC/AV DVI-D-Ausgangsanschluss
• Die Videodaten des PC/AV DVI-D-Eingangs können an
ein externes Gerät ausgegeben werden.
• Die Ausgabe von HDCP-verschlüsselten Videodaten
erfordert ein externes Gerät, das HDCP unterstützt.
• Dieser Anschluss ermöglicht die serielle Verbindung von
bis zu 5 Monitoren.
TIPPS
• Die Länge der Signal-Kabel sowie die Umgebungseinflüsse
können die Bildqualität beeinträchtigen.
• Das Bild wird möglicherweise nicht korrekt angezeigt, wenn
für den Eingangsmodus nicht die PC DVI-D/AV DVI-D-
Anschlüsse verwendet werden. Schalten Sie in diesem Fall
die Stromzufuhr zu allen in Serie geschalteten Monitoren
ab und wieder an.
• Wenn mehrere Monitor in Serie miteinander verbunden
sind, müssen Sie AUTO INPUT CHANGE <AUTO
(EINGANG)> auf OFF <AUS> stellen.
• Die Videoausgabe ist in den folgenden Fällen deaktiviert:
Wenn der Eingangsmodus PC HDMI/AV HDMI ist
Wenn PIP SOURCE <PIP QUELLE> im Menü PIP/PbyP
auf PC HDMI oder AV HDMI eingestellt ist
Wenn das Gerät ausgeschaltet ist
Wenn sich der Monitor im “Eingangssignal-Wartemodus”
befindet
