7. Встраивание

УСТАНОВКА И СБОРКА

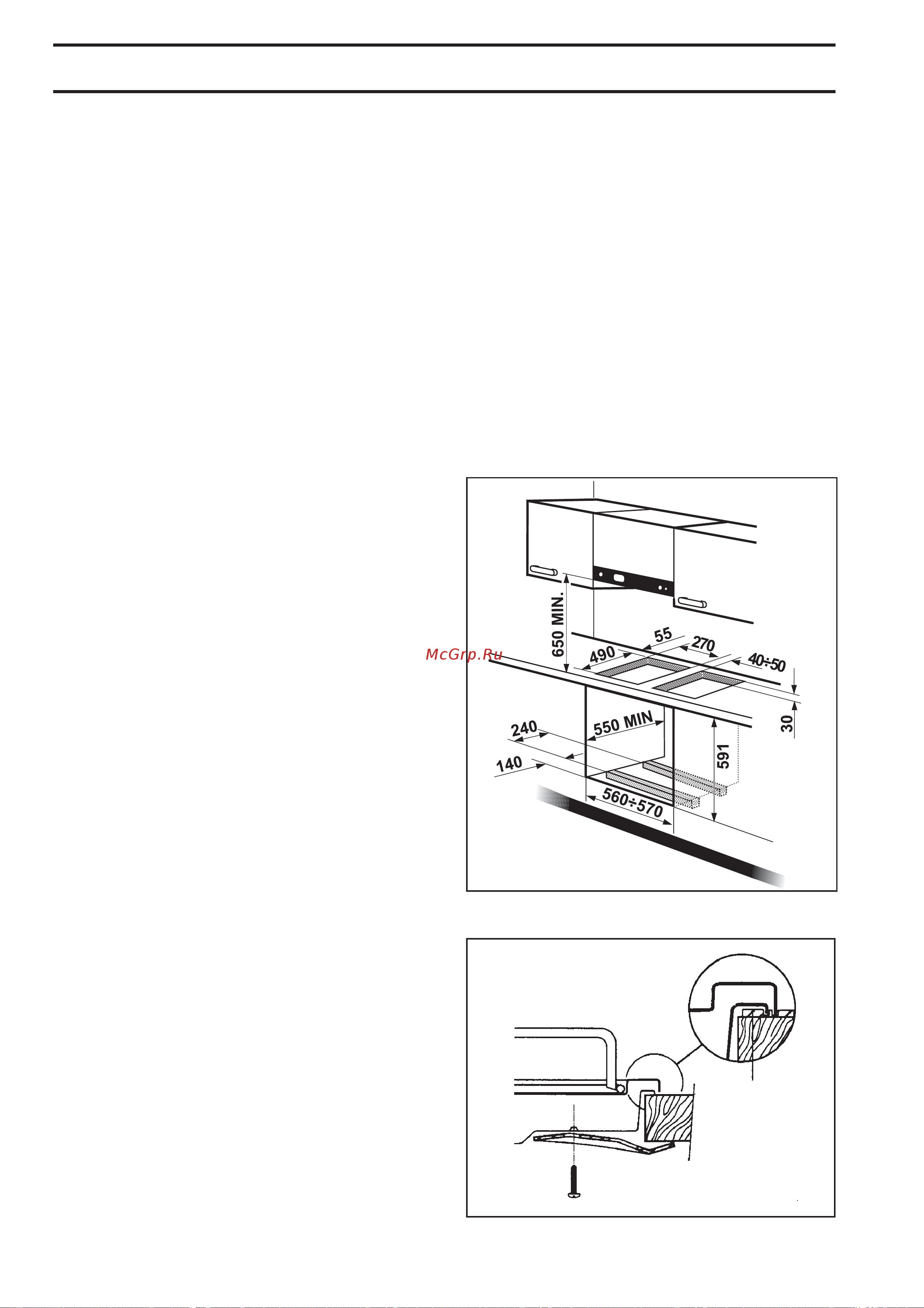

Данная варочная панель может быть встроена в

кухонную мебель с выемкой, размеры которой

приведены на Рис. 9.

Выполните встраивание варочной панели следующим

образом:

• проложите уплотнения, поставленные вместе с

варочной панелью, по краям выемки так, чтобы в

месте стыка они не накладывались друг на друга;

• вставьте варочную панель в выемку точно по центру;

• закрепите панель соответствующими винтами

(Рис. 10). При затягивании винтов избытки

уплотнений могут выступить наружу; их можно легко

удалить.

По краям варочной панели образуется двойное

лабиринтное уплотнение, гарантирующее полную

защиту от проникновения жидкостей.

Рис. 10

0199

a) уплотнение

Рис. 9

В случае, если несколько 307см варочных панелей

устанавливаются в одну и ту же выемку одна к другой,

Вы можете приобрести специальный комплект для

сборки, включая боковой кронштейн и дополнительные

уплотнения, в наших сервисных центрах.

Соответствующие инструкции поставляются вместе с

комплектом для сборки.
