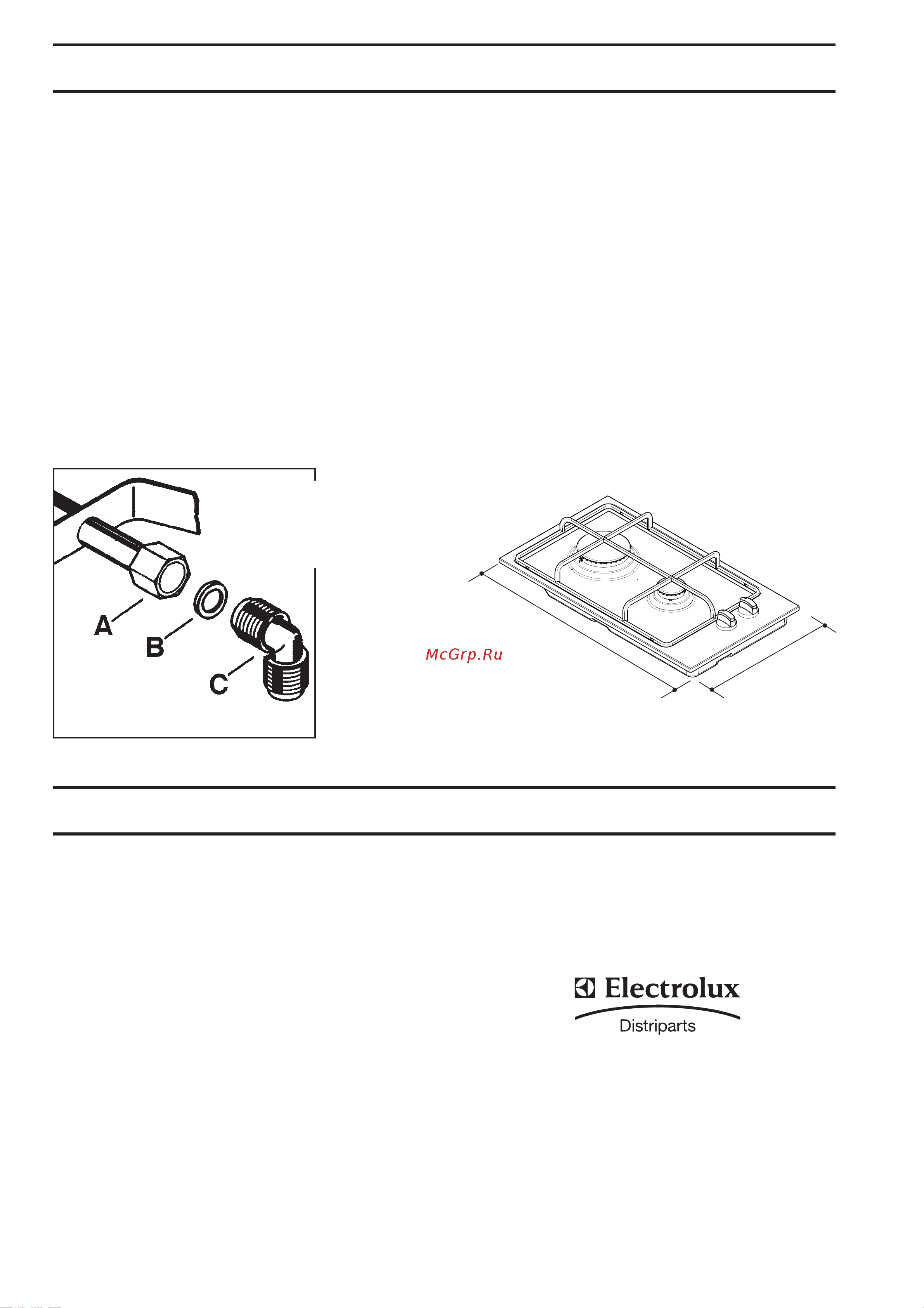

![Zanussi ZDG 320_ZDG 326 [5/28] Instruction for the installer](/views2/1961502/page5/bg5.png)
5
4. Instruction for the Installer
zz
zz
z The following instructions about installation and
maintenance must be carried out by qualified
personnel in compliance with the regulation in
force.
zz
zz
z The side walls of the unit in which the hob is
going to be installed, must not exceed the height
of the working top.
zz
zz
z Avoid installing the appliance in the proximity of
inflammable materials (e.g. curtains, tea towels
etc.).
zz
zz
z The appliance must be electrically disconnected
before all interventions. If any electric supply to
the appliance is required to carry out the work,
ensure all the necessary precautions are followed.
IMPORTANT - To ensure a correct operation, a saving
of energy and the long-life of the appliance, the feeding
pressure of the appliance must correspond to the
recommended values.
The adjustable connection is fixed to the comprehensive
ramp by means of a threaded nut G 1/2". Interpose the
sealing between the components as shown in Fig. 3.
Screw the parts without forcing, adjust the connection in
the required direction and tighten everything.
IMPORTANT - When the final connection has been
made, it is essential that a thorough leak test is carried
out on the hob and installation. Use some soapy water,
never a flame.
A) Ramp with ending nut
B) Seal
C) Adjustable connection
Fig. 3
FO
0264
290
510
This appliance, before leaving the factory, has been
tested and studied by many experts and specialists, in
order to give you the best results.
Any repair work which needs to be carried out should be
done with the utmost care and attention.
For this reason we recommend that for any problem you
contact the dealer who sold it to you, or our nearest
authorized Service Centre, specifying the nature of the
problem, the appliance model (Mod.), the product
number (Prod. No.) and the serial number (Ser. No.)
marked on the identification plate.
Original spareparts, certified by the product
manufacturer and carrying this symbol are only available
at our Service Centre and authorized spareparts shops.
Service and original Spare Parts
