CAS CI-600D [19/83] Меню 4300 сост связи с вес m 4310 общее сост е
![CAS CI-600D [19/83] Меню 4300 сост связи с вес m 4310 общее сост е](/views2/1962213/page19/bg13.png)
Выбор
позиции при
помощи кнопо
к
и

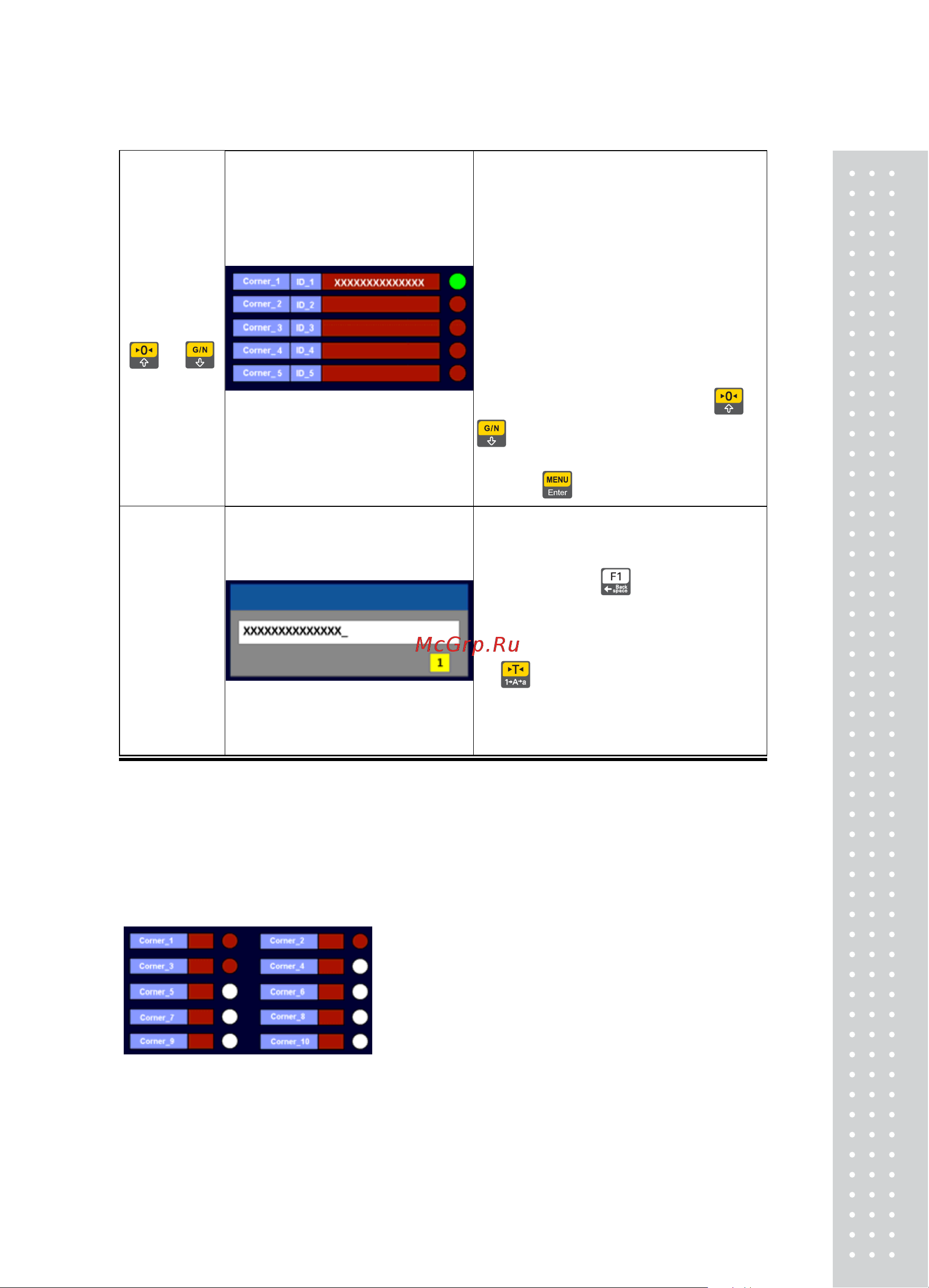

Затем на экране появится таблица.
Первый столбик перечисляет точки
приложения нагрузки, под которыми
установлен датчик (углы), второй столбик
– ID расположенных под этими точками
датчиков, третий – серийный номер
соответствующих датчиков. Напротив
каждой строки располагается индикатор
работоспособности датчика (зеленый
цвет – рабочее состояние, красный –
проблемы с работой датчика, серый –
позиция отсутствует)
Выберите при помощи кнопок
и
точку приложения нагрузки, для
которой необходимо назначить датчик, и
нажмите
.
Ввод
серийного
номера
При помощи цифровой клавиатуры
введите серийный номер датчика.
Удалите введенное значение при
помощи клавиши
.
Введите серийный номер.
Для переключения между вводом
букв и цифр воспользуйтесь кнопкой
.
В желтом поле в правом нижнем углу
окна отображается текущее состояние
режима ввода.
Меню -4300: Сост. связи с вес.
M-4310: Общее сост-е
Проверка состояния подключенных датчиков.
Проверка состояния и расположения подключенных цифровых датчиков
Напротив каждого угла отображается состояние
подключенного датчика
19
