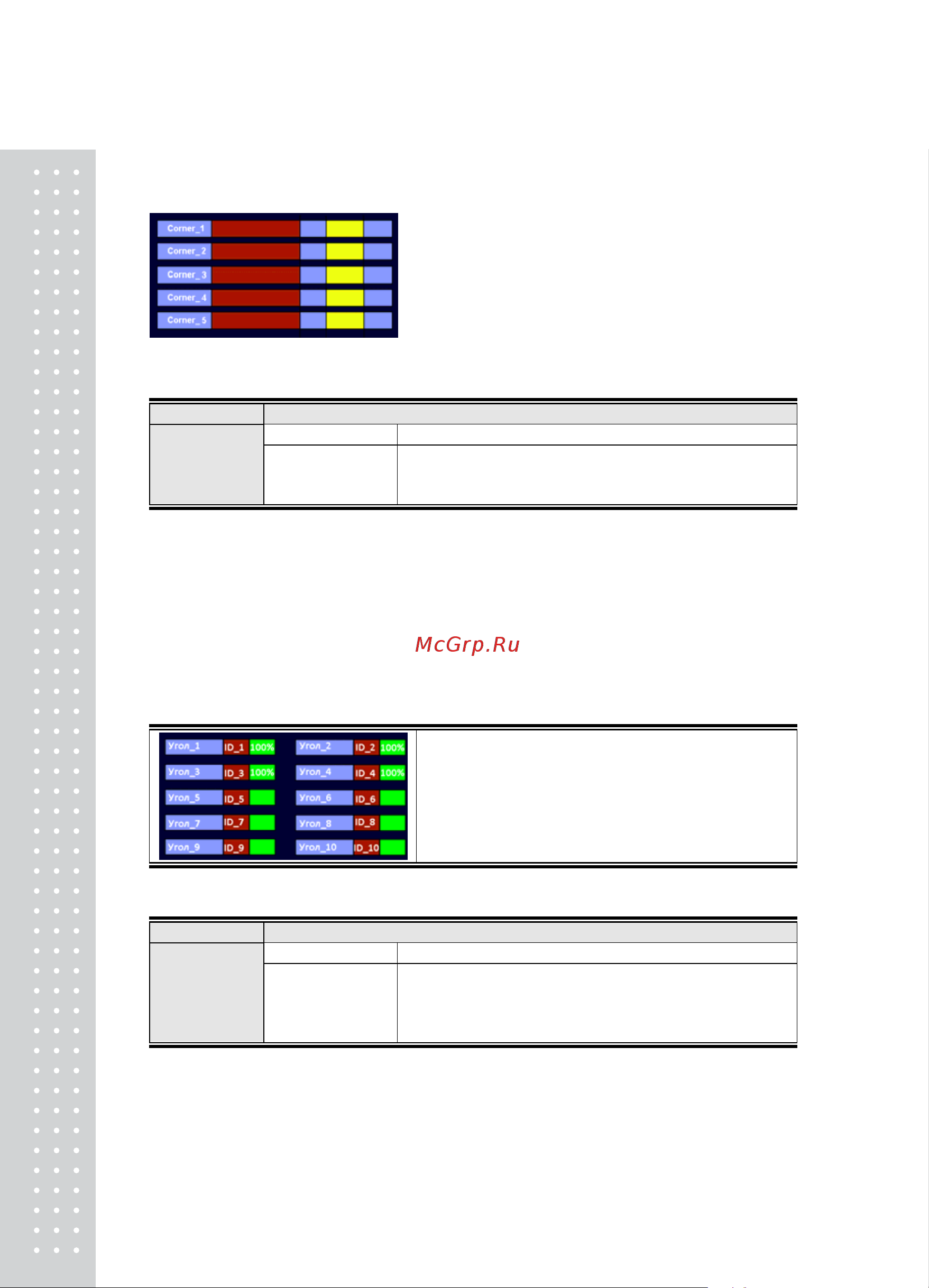

M-4320: Подробно
Отображение подробной информации о подключенных цифровых датчиках
При выборе данной опции на экране появится
таблица с характеристиками:
1. Позиция датчика
2. Серийный номер
3. ID
4. Версия ПО
5. ***
Значение Автоматическое присвоение ID (при замене датчика)
На дисплее Описание
-
-
при использовании данной функции ID присваиваетс
я
автоматически всем датчикам без идентификационног
о
номера
Примечание 1. Данная функция полезна при замене датчика
- Замените весовой датчик.
- Затем запустите данную функцию.
- Будет запущен поиск нового датчика и присвоение ему ID.
Примечание 2. Данная функция работает только при подключении одного датчика.
Если произошла замена 2 и более датчиков, нельзя использовать данную функцию.
Меню -4400. Диагностика датчика
М-4410: Диагн. весов
В данном меню отображается состояни
е
соединения с каждым из датчиков,
расположенных под точками приложения нагрузки
(Угол_1~Угол_10)
M-4420: Диагн. датчика
Значение Диагностика датчика
На дисплее Описание
(1 ~ 10)
Установка
значения : XX
По умолчанию: 1
Введите номер датчика для запуска диагностическо
й
процедуры
EX _ 1 = Диагностика датчика с ID = 1
EX _ 8 = Диагностика датчика с ID = 8
