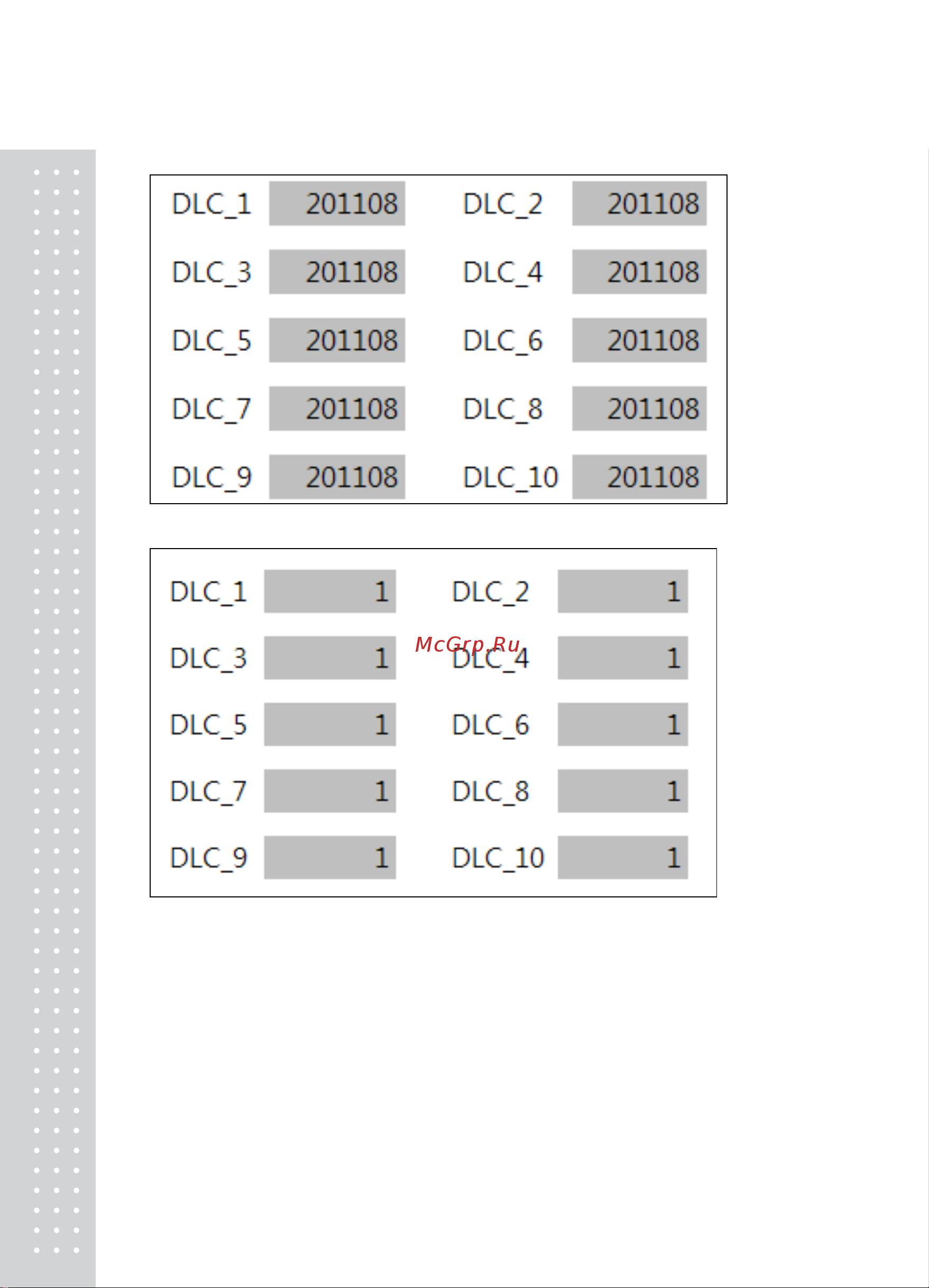

Меню-4006: Версия ROM датчика
Меню-4007: Счет юстировок датчика
Menu-4008 Диагностика датчика (по ID)
Примечание. Воспользуйтесь данной функцией при возникновении проблем во время
взвешиваничя.
22
